Beschreibung

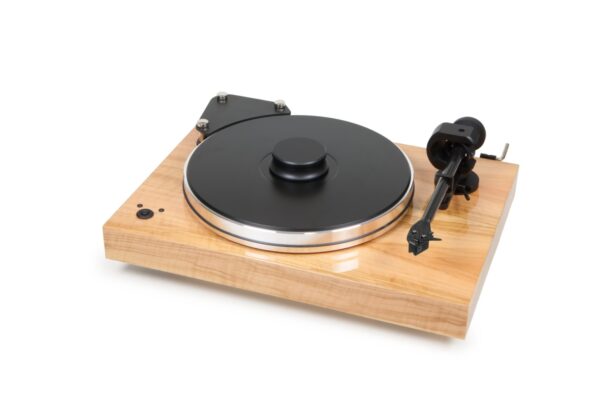

Pro-Ject Xtension 9 Evo – aufwendige Laufwerkstechnik im Slimline-Format
Der Pro-Ject Xtension 9 Evo überträgt wesentliche Konstruktionsmerkmale großer Masselaufwerke in ein schlankeres, für klassische Hi-Fi-Racks geeignetes Format. Sein schweres MDF-Chassis, der präzise ausgewuchtete Aluminium-Plattenteller und die magnetische Entkopplung schaffen eine mechanisch ruhige Grundlage für die Abtastung von Schallplatten.
Mit einem Gesamtgewicht von 16 Kilogramm gehört der Plattenspieler zu den massereicheren Modellen seiner Größenklasse. Pro-Ject setzt diese Masse jedoch nicht isoliert ein, sondern verbindet sie mit gezielter Resonanzkontrolle. TPE-Dämpfung, ein magnetisch unterstütztes Hauptlager und drei aufwendig konstruierte Magnetfüße wirken an unterschiedlichen Stellen gegen störende Schwingungen.
Der hochwertige 9-Zoll-EVO-Tonarm aus Carbon ergänzt das Laufwerk um eine leichte und zugleich steife Tonarmkonstruktion. Damit eignet sich der Pro-Ject Xtension 9 Evo als vielseitige Basis für verschiedene hochwertige MM- und MC-Tonabnehmer.
Solide Basis ohne unnötige Hohlräume
Das Chassis des Pro-Ject Xtension 9 Evo wird aus schwerem MDF präzise CNC-gefertigt. Das Material besitzt gute dämpfende Eigenschaften und weist nur gering ausgeprägte materialtypische Resonanzen auf.
Pro-Ject vermeidet innerhalb des Chassis weitgehend Hohlräume. Solche ungenutzten Bereiche könnten wie kleine Resonanzkammern wirken und auftretende Schwingungen verstärken. Der weitgehend massive Aufbau erhöht dagegen die Stabilität und unterstützt eine kontrollierte Ableitung mechanischer Energie.
Im Vergleich zu Konstruktionen aus großen, unbedämpften Metallflächen neigt MDF weniger zu einem lang anhaltenden Nachschwingen. Dadurch entsteht eine ruhige Grundlage für den Motor, das Plattentellerlager und die Tonarmbasis.
Trotz seines massiven Aufbaus bleibt der Pro-Ject Xtension 9 Evo mit einer Breite von 46,5 Zentimetern vergleichsweise kompakt. Er lässt sich deshalb leichter in vorhandene Hi-Fi-Möbel integrieren als viele größere Masselaufwerke.
Drei Magnetfüße lassen das Laufwerk schweben
Eine Besonderheit des Pro-Ject Xtension 9 Evo sind die drei magnetisch arbeitenden Standfüße. Starke Neodym-Magnete tragen das Laufwerk und reduzieren den direkten mechanischen Kontakt mit der Stellfläche.
Auf diese Weise wird der Plattenspieler von Trittschall, Körperschall und den über Möbel oder Boden übertragenen Vibrationen der Lautsprecher entkoppelt. Diese äußeren Einflüsse sind bei der Schallplattenwiedergabe besonders kritisch, weil die Abtastnadel selbst feinste mechanische Bewegungen in ein elektrisches Signal umwandelt.
Die Magnetfüße bestehen nicht ausschließlich aus magnetischen Elementen. Gummiringe und TPE-Dämpfung trennen verschiedene Bestandteile der Fußkonstruktion zusätzlich voneinander. Dadurch sollen auch kleinere Schwingungen sowie Resonanzen innerhalb der Füße reduziert werden.
Alle drei Füße können einzeln eingestellt werden. Mit ihrer Hilfe lässt sich der Pro-Ject Xtension 9 Evo exakt waagerecht ausrichten. Die Drei-Punkt-Aufstellung ermöglicht dabei eine eindeutig definierte Standebene und erleichtert die Nivellierung.
Präzisionsgefertigter Sandwich-Plattenteller
Der Plattenteller besitzt einen Durchmesser von 300 Millimetern und wiegt 5,4 Kilogramm. Er wird aus Aluminium gefertigt und nach der Bearbeitung sorgfältig ausgewuchtet. Seine hohe Masse stabilisiert die Rotation und hilft dabei, kurzfristige Schwankungen des Antriebs auszugleichen.
Damit das Aluminium nicht zu unerwünschten Eigenresonanzen neigt, befindet sich im Teller ein TPE-Dämpfungsring. Das thermoplastische Elastomer nimmt Schwingungsenergie auf und wandelt einen Teil davon in Wärme um. So verbindet der Plattenteller eine hohe mechanische Stabilität mit einer gezielten inneren Bedämpfung.
Auf der Oberseite ist eine Vinylschicht fest mit dem Aluminiumteller verbunden. Die Schallplatte liegt somit unmittelbar auf einem Material mit ähnlichen mechanischen Eigenschaften. Eine separate Plattentellermatte aus Filz, Gummi, Leder oder Kork wird nicht benötigt.
Der mehrschichtige Aufbau aus Aluminium, TPE-Dämpfung und Vinyloberfläche macht den Teller zu einem konstruktiv wichtigen Bestandteil der Resonanzkontrolle. Er dient nicht nur als rotierende Masse, sondern gleichzeitig als stabile und bedämpfte Auflage für die Schallplatte.
800 Gramm schwerer Plattenpuck aus Messing
Zum Lieferumfang gehört ein etwa 800 Gramm schwerer Record Puck aus Messing. Er fixiert die aufgelegte Schallplatte auf dem Plattenteller und verbessert den Kontakt mit der integrierten Vinylauflage.
Je großflächiger die Schallplatte aufliegt, desto besser können ihre eigenen Schwingungen an den bedämpften Plattenteller weitergegeben werden. Der Puck stabilisiert außerdem leicht unebene Schallplatten im Bereich des Mittellochs.
Sein Gewicht ist auf das kräftige Hauptlager des Pro-Ject Xtension 9 Evo abgestimmt. Die magnetische Unterstützung des Plattentellers reduziert die zusätzliche Belastung des mechanischen Lagerpunkts.
Aufwendiges Hauptlager mit magnetischer Entlastung
Der Plattenteller dreht sich auf einem invertierten Hauptlager. Eine polierte und gehärtete Edelstahlachse übernimmt die präzise Führung. Pro-Ject fertigt sie mit sehr engen Toleranzen, um seitliches Spiel und ungleichmäßige Bewegungen zu minimieren.
Am Lagerpunkt kommen eine Keramikkugel und eine keramische Gegenfläche zum Einsatz. Keramik bietet eine besonders harte und glatte Oberfläche. Dadurch werden Reibung, Verschleiß und mechanische Laufgeräusche reduziert.
Ein Magnetsystem trägt einen Teil des Plattentellergewichts. Der mechanische Lagerpunkt muss dadurch nicht dauerhaft die vollständige Masse des 5,4 Kilogramm schweren Tellers aufnehmen. Diese Entlastung unterstützt eine leichtgängige und ruhige Rotation.
Das gesamte Lager sitzt in einem massiven Stahlblock mit einem Gewicht von rund 2,5 Kilogramm. Ein präzises Messinggehäuse stabilisiert die Lagerkomponenten zusätzlich. Der schwere Aufbau erschwert die Ausbreitung von Vibrationen und bildet ein solides mechanisches Zentrum des Laufwerks.
Riemenantrieb mit präzisem DC-AC-Generator
Der Pro-Ject Xtension 9 Evo verwendet einen klassischen Riemenantrieb. Der elastische Riemen überträgt die Motorkraft auf den Plattenteller und trennt beide Bauteile zugleich mechanisch voneinander.
Vibrationen des Motors gelangen dadurch nicht unmittelbar zum Plattenteller. Die Masse des Tellers glättet anschließend die vom Riemen übertragene Drehbewegung. Beide Maßnahmen ergänzen sich und schaffen die Voraussetzungen für einen stabilen Gleichlauf.
Ein elektronischer DC-AC-Generator erzeugt die Versorgungsspannung für den Wechselstrommotor. Die Motorgeschwindigkeit ist damit nicht unmittelbar von Schwankungen der Netzspannung oder Netzfrequenz abhängig.
Die Geschwindigkeiten 33 und 45 Umdrehungen pro Minute können elektronisch umgeschaltet werden. Für den Wechsel zwischen Langspielplatten und Singles muss der Antriebsriemen nicht von Hand umgesetzt werden.
EVO-Carbon-Tonarm mit durchgehendem Armrohr
Der Pro-Ject Xtension 9 Evo ist mit einem 9-Zoll-EVO-Tonarm ausgestattet. Das einteilige Tonarmrohr besteht aus Carbonfaser und verbindet eine geringe bewegte Masse mit hoher Steifigkeit.
Durch die Fertigung des Tonarmrohrs aus einem durchgehenden Stück werden zusätzliche Verbindungsstellen vermieden. Das konische Rohr leitet auftretende Resonanzen in Richtung des massiven Lagerblocks und reduziert gleichzeitig die bewegte Masse im vorderen Bereich.
Carbon besitzt eine hohe Steifigkeit bei geringem Gewicht. Das Tonarmrohr kann den Tonabnehmer daher präzise führen, ohne unnötig viel Masse bewegen zu müssen. Die effektive Tonarmlänge beträgt 230 Millimeter.
Der Tonarm eignet sich für Tonabnehmer mit einem Gewicht von 4 bis 14 Gramm. Mehrere unterschiedliche Gegengewichte gehören zum Lieferumfang, sodass leichte und schwerere Tonabnehmer korrekt ausbalanciert werden können.
Die Gegengewichte sind ebenfalls mit TPE bedämpft. Dadurch sollen Resonanzen, die sich über das Tonarmrohr bis zum hinteren Ende ausbreiten, nicht vom Gegengewicht reflektiert werden.
Kardanische Präzisionslager in ABEC-7-Qualität
Der EVO-Tonarm arbeitet mit einem invertierten kardanischen Lager. Vier Lagerspitzen aus Edelstahl führen den Tonarm in horizontaler und vertikaler Richtung.
Die Lager werden in ABEC-7-Qualität gefertigt. Diese hohe Präzisionsklasse ermöglicht geringe Toleranzen und eine leichtgängige Bewegung. Der Tonarm kann den Auslenkungen der Schallplattenrille folgen, während das Lager für eine stabile seitliche Führung sorgt.
Ein massives Aluminiumgehäuse hält die Lagerpunkte in ihrer vorgesehenen Position. Die Kombination aus hoher Stabilität und geringer Reibung ist entscheidend, damit die Bewegungen der Abtastnadel möglichst wenig durch das Tonarmlager beeinflusst werden.
Die interne Verkabelung besteht aus hochreinem Kupfer. Da das Signal eines Tonabnehmers besonders schwach ist, sollen möglichst verlustarme Leiter und wenige Kontaktstellen eine zuverlässige Übertragung zur Phonovorstufe ermöglichen.
Präzise Justage für MM- und MC-Tonabnehmer
Der Tonarm des Pro-Ject Xtension 9 Evo bietet die notwendigen Einstellmöglichkeiten für eine sorgfältige Anpassung an unterschiedliche Tonabnehmer. Dazu gehören Auflagekraft, Antiskating, vertikaler Abtastwinkel und Azimut.
Über die Höhenverstellung des Tonarms lässt sich der VTA an die Bauhöhe des verwendeten Tonabnehmers anpassen. Der Azimut korrigiert die seitliche Stellung der Abtastnadel und hilft dabei, beide Rillenflanken möglichst gleichmäßig abzutasten.
Das Antiskating wirkt der während der Wiedergabe entstehenden Kraft entgegen, die den Tonarm zur Plattenmitte zieht. Die richtige Einstellung orientiert sich an der verwendeten Auflagekraft.
Die Kombination aus Tonarmmasse, Nadelnachgiebigkeit und Tonabnehmergewicht sollte ebenfalls berücksichtigt werden. Eine mechanisch passende Zusammenstellung unterstützt eine kontrollierte Abtastung und verhindert eine ungünstige Resonanzfrequenz des Tonarm-Tonabnehmer-Systems.
Anschluss und mitgeliefertes Phonokabel
Der Tonarm besitzt einen goldbeschichteten fünfpoligen DIN-Ausgang. Zum Lieferumfang gehört das Pro-Ject Connect it E Phonokabel mit 5-poligem Anschluss auf der Tonarmseite und Cinchsteckern für die Verbindung zur Phonovorstufe.
Der Pro-Ject Xtension 9 Evo benötigt einen passenden Phonoeingang im Verstärker oder eine separate Phonovorstufe. Diese muss auf die Arbeitsweise des gewählten MM- oder MC-Tonabnehmers abgestimmt sein.
Insbesondere bei MC-Systemen sind Verstärkung und Abschlusswiderstand wichtige Bestandteile der Abstimmung. Bei MM-Tonabnehmern spielt zusätzlich die Gesamtkapazität aus Tonarmkabel und Phonoeingang eine wesentliche Rolle.
Handlackierte Oberflächen und Echtholzfurniere
Der Pro-Ject Xtension 9 Evo wird in Europa von Hand gefertigt. Abhängig von der Verfügbarkeit stehen unterschiedliche handlackierte Hochglanzoberflächen und Ausführungen mit Echtholzfurnier zur Auswahl.
Zu den möglichen Varianten gehören unter anderem Piano Black, Hochglanzweiß und Hochglanzrot sowie verschiedene Holzoberflächen. Sonderausführungen mit besonderem Walnussfurnier können ebenfalls angeboten werden.
Eine transparente Staubschutzhaube gehört zum Lieferumfang. Sie schützt Plattenteller, Tonarm und Tonabnehmer außerhalb des Betriebs vor Staub und unbeabsichtigten Berührungen. Während der Wiedergabe kann die Haube geöffnet oder abgenommen werden, um mögliche Resonanzeinflüsse zu reduzieren.
Persönliche Beratung zum Pro-Ject Xtension 9 Evo
Der Pro-Ject Xtension 9 Evo bietet eine aufwendige Laufwerkskonstruktion, ohne die Abmessungen größerer Referenzplattenspieler zu übernehmen. Sein schweres Chassis, der magnetisch entlastete Aluminiumteller und der leichte Carbon-Tonarm bilden eine vielseitige Grundlage für hochwertige analoge Anlagen.
Welcher Tonabnehmer die richtige Ergänzung darstellt, hängt von der eingesetzten Phonovorstufe, der gewünschten Abstimmung und den übrigen Komponenten der Anlage ab. Auch eine präzise Aufstellung und Justage sind entscheidend, um die Möglichkeiten des Laufwerks auszuschöpfen.
Schüring High End berät Sie telefonisch und persönlich bei der Auswahl eines passenden MM- oder MC-Tonabnehmers, einer geeigneten Phonovorstufe und der optimalen Abstimmung des Pro-Ject Xtension 9 Evo auf Ihre vorhandene Hi-Fi-Anlage.
