Kimber Kable DV30 Digitalkabel

Beschreibung

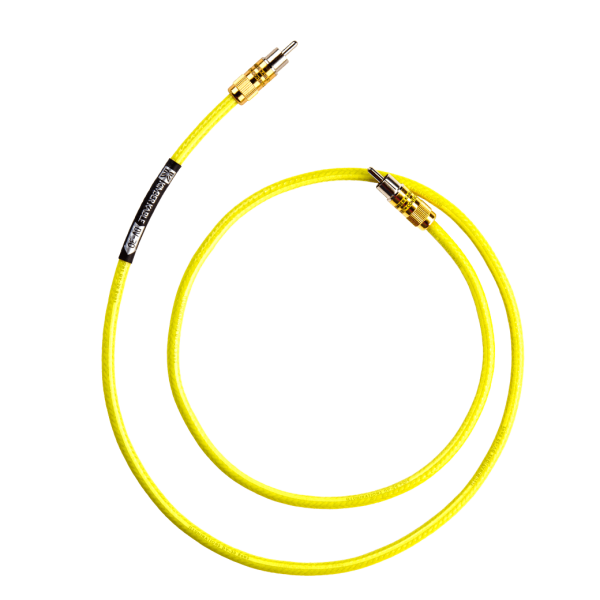

Kimber Kable DV30 Digitalkabel für zuverlässige S/PDIF-Verbindungen

Das Kimber Kable DV30 Digitalkabel ist eine koaxiale 75-Ohm-Verbindung für digitale Audio- und Videosignale. Es basiert auf einer RG6-Konstruktion mit einem massiven Innenleiter aus hochreinem Kupfer, einem geschäumten PTFE- beziehungsweise Fluorcarbon-Dielektrikum und einer doppelten Abschirmung.

Gegenüber dem kleineren V21 bietet das Kimber Kable DV30 Digitalkabel eine höhere Bandbreite und eignet sich auch für größere Kabellängen. Dadurch kann es nicht nur in klassischen HiFi-Anlagen, sondern ebenso bei weiter voneinander entfernt aufgestellten Komponenten und umfangreicheren Installationen eingesetzt werden.

Das Kabel ist mit Kimber-Ultraplate-RCA-, WBT®-RCA- oder BNC-Steckern erhältlich. Auch gemischte Konfigurationen mit RCA an einem und BNC am anderen Kabelende sind auf Anfrage möglich.

Digitale Signale bestehen nicht nur aus Einsen und Nullen

Bei der digitalen Audioübertragung werden die Musikdaten zwar als binäre Informationen codiert, im Kabel selbst bewegen sich jedoch keine abstrakten Einsen und Nullen. Übertragen wird ein elektrisches Signal mit schnellen Spannungswechseln.

Der Empfänger muss aus diesen Signalwechseln die digitalen Zustände und deren zeitliche Abfolge eindeutig erkennen. Werden die Flanken durch Reflexionen, Störungen oder ungeeignete elektrische Eigenschaften verformt, kann das die Arbeit der Empfangsschaltung erschweren.

Ein Digitalkabel sollte deshalb einen kontrollierten Wellenwiderstand, ausreichende Bandbreite und eine zuverlässige Abschirmung besitzen. Das Kimber Kable DV30 Digitalkabel wurde gezielt für diese Anforderungen entwickelt.

Die tatsächliche Qualität des Gesamtsignals hängt zusätzlich von den Ausgangs- und Eingangsschaltungen der angeschlossenen Komponenten sowie von deren interner Taktaufbereitung ab.

Koaxiale S/PDIF-Übertragung mit 75 Ohm

Das Kimber Kable DV30 Digitalkabel ist für koaxiale S/PDIF-Verbindungen ausgelegt. Der dafür vorgesehene nominale Wellenwiderstand beträgt 75 Ohm.

Das Kabel kann beispielsweise folgende Komponenten miteinander verbinden:

• CD-Laufwerk und D/A-Wandler
• Netzwerkplayer und DAC
• Musikserver und Digitalprozessor
• CD-Player und digitaler Vollverstärker
• Fernseher und Verstärker mit koaxialem Digitaleingang
• Professionelle Komponenten mit BNC-Schnittstellen

Die verwendeten Buchsen müssen ausdrücklich als „S/PDIF“, „Coaxial“, „Digital In“ oder „Digital Out“ gekennzeichnet sein. Analoge Cinchbuchsen besitzen zwar dieselbe Form wie digitale RCA-Anschlüsse, verarbeiten jedoch ein anderes Signal.

RG6-basierte Kabelkonstruktion

Die technische Grundlage des Kimber Kable DV30 Digitalkabels bildet eine Konstruktion auf RG6-Basis. RG6 bezeichnet eine koaxiale Kabelgeometrie, bei der ein zentraler Innenleiter von einem Dielektrikum und einer umlaufenden Abschirmung umgeben wird.

Die Abmessungen dieser einzelnen Ebenen bestimmen gemeinsam den Wellenwiderstand und das Übertragungsverhalten. Beim DV30 werden sie gezielt auf digitale Signalübertragungen abgestimmt.

Die koaxiale Struktur hält den Abstand zwischen Innenleiter und Schirm über die gesamte Kabellänge möglichst konstant. Dadurch entstehen definierte elektrische Eigenschaften und eine kontrollierte Signalführung.

Das Kimber Kable DV30 Digitalkabel kombiniert diese bewährte Grundgeometrie mit hochwertigen Materialien und einer werkseitigen Terminierung.

Massiver Innenleiter aus hochreinem Kupfer

Im Zentrum des Kimber Kable DV30 Digitalkabels befindet sich ein massiver Leiter aus hochreinem Kupfer. Der Innenleiter überträgt die schnellen elektrischen Signalwechsel des digitalen Datenstroms.

Eine gleichmäßige Leitergeometrie trägt dazu bei, den vorgesehenen Wellenwiderstand über die Kabelstrecke stabil zu halten. Gleichzeitig besitzt hochreines Kupfer eine hohe Leitfähigkeit und eignet sich für breitbandige elektrische Signale.

Der massive Innenleiter wird durch das umgebende geschäumte PTFE-Dielektrikum in seiner definierten Position gehalten. Leiter und Isolation bilden damit eine konstruktive Einheit.

Geschäumtes PTFE-Dielektrikum

Das Kimber Kable DV30 Digitalkabel verwendet ein verlustarmes, geschäumtes PTFE- beziehungsweise Fluorcarbon-Dielektrikum.

Das Dielektrikum isoliert den zentralen Kupferleiter elektrisch von der äußeren Abschirmung. Gleichzeitig bestimmt es gemeinsam mit den Abmessungen der Leiter einen wesentlichen Teil der elektrischen Kabeleigenschaften.

Durch die geschäumte Struktur enthält das Isolationsmaterial kleine Lufträume. Dadurch wird der Anteil festen Materials im elektrischen Feld reduziert. Die Konstruktion ist auf geringe dielektrische Verluste und eine hohe Bandbreite ausgelegt.

Gegenüber dem V21 erreicht das Kimber Kable DV30 Digitalkabel durch den RG6-Aufbau und das geschäumte PTFE-Dielektrikum eine erweiterte Übertragungsbandbreite.

Doppelte Abschirmung

Das Kimber Kable DV30 Digitalkabel besitzt eine doppelte Abschirmung. Diese schützt den zentralen Signalweg vor hochfrequenten und elektromagnetischen Einstreuungen.

Mögliche Störquellen innerhalb moderner HiFi-Anlagen sind Schaltnetzteile, Netzwerkgeräte, Computer, Router, Displays und Stromleitungen. Auch andere digitale Komponenten können hochfrequente Störsignale erzeugen.

Die doppelte Schirmkonstruktion bildet eine geschützte Umgebung um den Innenleiter. Sie unterstützt damit eine zuverlässige Übertragung auch in umfangreichen Anlagen mit mehreren elektrischen und digitalen Komponenten.

Trotz der Abschirmung sollte das Kabel möglichst nicht direkt an Netzteilen oder Transformatoren vorbeigeführt werden. Eine übersichtliche Verlegung reduziert außerdem mechanische Belastungen an den Steckern.

Geeignet für längere Kabelstrecken

Eine besondere Stärke des Kimber Kable DV30 Digitalkabels ist seine Eignung für größere Längen. Die definierte RG6-Geometrie, die hohe Bandbreite und die doppelte Abschirmung schaffen dafür die technische Grundlage.

Das ist beispielsweise praktisch, wenn ein Musikserver oder CD-Laufwerk in größerer Entfernung zum D/A-Wandler aufgestellt wird. Auch bei fest installierten Systemen, Multiroom-Anwendungen und professionellen Arbeitsplätzen können längere Kabelwege erforderlich sein.

Die Länge sollte dennoch passend zur jeweiligen Installation ausgewählt werden. Unnötige Reserven, enge Schlaufen und scharfe Knicke sind zu vermeiden.

Weitere Längen des Kimber Kable DV30 Digitalkabels sind auf Anfrage erhältlich.

Frequenzlinearität bis 20 MHz

Kimber Kable gibt für das DV30 eine Frequenzlinearität von ±0,5 dB zwischen Gleichspannung und 20 MHz an. Diese Bandbreite unterstützt die Übertragung der schnellen Signalwechsel eines digitalen S/PDIF-Datenstroms.

Die parallele Kapazität beträgt 62,5 pF pro Meter. Die Serieninduktivität wird mit 0,505 µH pro Meter angegeben.

Der Gleichstrom-Schleifenwiderstand liegt bei 0,114 Ohm pro Meter. Für ein ein Meter langes und mit Ultraplate-RCA-Steckern ausgestattetes Kabel gibt Kimber Kable eine Gesamtreaktanz von 0,064 Ohm bei 20 kHz an.

Diese Werte ermöglichen eine nachvollziehbare technische Einordnung des Kimber Kable DV30 Digitalkabels.

Kimber-Ultraplate-RCA-Stecker

Das Kimber Kable DV30 Digitalkabel kann mit Kimber-Ultraplate-RCA-Steckern konfiguriert werden. Diese Ausführung eignet sich für Geräte mit koaxialen Cinchein- und -ausgängen.

RCA-Anschlüsse sind bei CD-Laufwerken, Netzwerkplayern, D/A-Wandlern und Verstärkern weit verbreitet. Der Stecker stellt eine sichere mechanische Verbindung zur entsprechenden Digitalbuchse her.

Vor dem Anschluss muss geprüft werden, dass es sich nicht um einen analogen Cinchein- oder -ausgang handelt.

WBT®-RCA-Stecker als Option

Als alternative RCA-Konfiguration kann das Kimber Kable DV30 Digitalkabel mit einem WBT®-Cinchstecker gefertigt werden.

Diese präzise gefertigte Steckeroption bietet eine hochwertige Kontaktierung und ist für entsprechend ausgestattete Digitalquellen und D/A-Wandler erhältlich.

Welche WBT®-Ausführung verfügbar und für die jeweilige Konfiguration vorgesehen ist, sollte bei der Bestellung festgelegt werden.

BNC-Stecker für kontrollierte Koaxialverbindungen

Das Kimber Kable DV30 Digitalkabel ist ebenfalls mit BNC-Steckern erhältlich. BNC-Verbindungen werden häufig bei professionellen Studiogeräten und einigen hochwertigen HiFi-Komponenten eingesetzt.

Der Stecker besitzt eine mechanische Verriegelung und ist speziell für koaxiale Hochfrequenzverbindungen konzipiert. Dadurch lässt sich eine definierte 75-Ohm-Verbindung konstruktiv konsequent ausführen.

Neben BNC auf BNC sind auf Anfrage gemischte Konfigurationen wie RCA auf BNC möglich. Damit können Komponenten mit unterschiedlichen koaxialen Buchsen direkt miteinander verbunden werden.

Unter Stickstoffatmosphäre von Hand verlötet

Die Anschlüsse des Kimber Kable DV30 Digitalkabels werden werkseitig unter Zuhilfenahme einer Stickstoffatmosphäre von Hand verlötet.

Dadurch wird der Kontakt der erhitzten Materialien mit Sauerstoff während des Lötvorgangs reduziert. Das Verfahren unterstützt saubere und dauerhaft stabile Verbindungen zwischen Innenleiter, Abschirmung und Steckern.

Das DV30 wird ausschließlich werkseitig terminiert. So bleiben die vorgesehene Kabelgeometrie und die Qualität der Anschlussübergänge unter der Kontrolle des Herstellers.

Saubere und ausgewogene Wiedergabe

Klanglich steht das Kimber Kable DV30 Digitalkabel für eine saubere, ausgewogene und detailreiche Darstellung. Es soll sich nicht durch eine auffällig helle oder übermäßig warme Abstimmung in den Vordergrund stellen.

Die doppelte Abschirmung unterstützt einen ruhigen Hintergrund, vor dem kleine musikalische Informationen klar erkennbar bleiben. Stimmen und Instrumente lassen sich nachvollziehbar innerhalb der räumlichen Abbildung positionieren.

Schnelle Impulse werden präzise dargestellt, während die Musik ihren natürlichen Zusammenhang behält. Das DV30 bietet damit einen ausgewogenen Einstieg in die höherwertigen koaxialen Digitalkabel von Kimber Kable.

Abgrenzung zum V21 und D60

Das Kimber Kable DV30 Digitalkabel ist innerhalb des Sortiments oberhalb des V21 positioniert. Gegenüber diesem bietet es eine größere Bandbreite und ist besser für längere Kabelwege geeignet.

Das darüber angesiedelte D60 verwendet einen deutlich komplexeren Aufbau mit einem massiven Silberleiter, einem luftartikulierten PTFE-Dielektrikum und zwei helixförmig angeordneten Silberschirmen.

Das DV30 setzt dagegen auf hochreines Kupfer und bietet eine leistungsfähige, praxisgerechte Lösung für anspruchsvolle koaxiale Digitalverbindungen.

Offizielle technische Daten

• Produkttyp: Koaxiales S/PDIF-Digitalkabel
• Kabelkonstruktion: RG6-basiert
• Nennimpedanz: 75 Ohm
• Innenleiter: Massiver Leiter aus hochreinem Kupfer
• Dielektrikum: Geschäumtes, verlustarmes PTFE beziehungsweise Fluorcarbon
• Abschirmung: Doppelte Abschirmung
• Parallele Kapazität: 62,5 pF/m
• Serieninduktivität: 0,505 µH/m
• Gleichstrom-Schleifenwiderstand: 0,114 Ω/m
• Gesamtreaktanz: 0,064 Ω bei 20 kHz
• Frequenzgang: ±0,5 dB von DC bis 20 MHz
• Terminierung: Unter Stickstoffatmosphäre von Hand verlötet
• Anschlussoptionen: Kimber Ultraplate RCA, WBT® RCA oder BNC
• Konfektionierung: Ausschließlich werkseitig
• Weitere Kabellängen: Auf Anfrage erhältlich

Kimber Kable DV30 Digitalkabel bei Schüring High End

Das Kimber Kable DV30 Digitalkabel verbindet einen massiven Kupferleiter mit einer RG6-basierten Koaxialgeometrie, einem geschäumten PTFE-Dielektrikum und einer doppelten Abschirmung. Dadurch eignet es sich für störungsarme S/PDIF-Verbindungen und größere Kabellängen.

Bei Schüring High End beraten wir Sie zur passenden Länge und Anschlussvariante des Kimber Kable DV30 Digitalkabels. Dabei berücksichtigen wir die koaxialen Digitalanschlüsse Ihrer Quelle und des empfangenden D/A-Wandlers beziehungsweise Verstärkers.

Vereinbaren Sie Ihren persönlichen Hörtermin oder lassen Sie sich telefonisch beraten. Sie erreichen uns unter 040 71097635 oder per E-Mail an mail@schuering-highend.de.
