Kimber Kable D60 Digitalkabel

Beschreibung

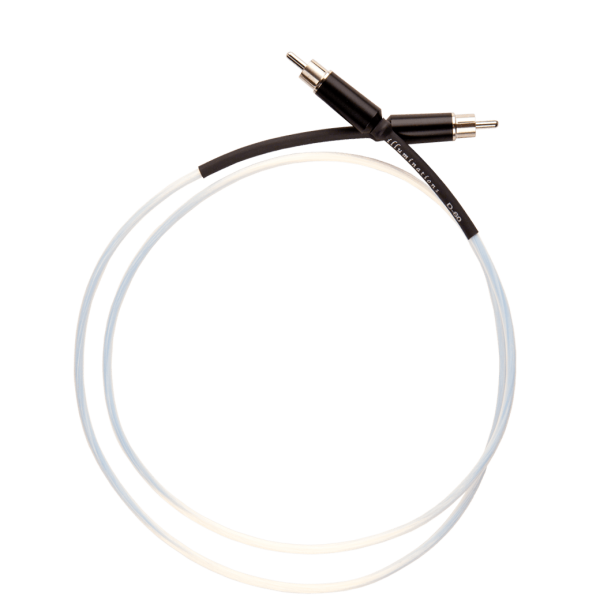

Kimber Kable D60 Digitalkabel als 75-Ohm-S/PDIF-Referenz

Das Kimber Kable D60 Digitalkabel ist eine hochwertige koaxiale S/PDIF-Verbindung für anspruchsvolle Digitalquellen und D/A-Wandler. Es kombiniert einen massiven Leiter aus hochreinem Silber mit einem luftartikulierten PTFE-Dielektrikum, zwei helixförmig angeordneten Silberschirmen und einer zusätzlichen halbleitfähigen PTFE-Schicht.

Die Konstruktion ist auf einen kontrollierten Wellenwiderstand von 75 Ohm, hohe Bandbreite und geringe Übertragungsverluste ausgelegt. Eine doppellagige Abschirmung schützt den digitalen Signalweg vor hochfrequenten und elektromagnetischen Einstreuungen. Die vollständig werkseitige Konfektionierung erfolgt unter Zuhilfenahme einer Stickstoffatmosphäre.

Das Kimber Kable D60 Digitalkabel ist mit Kimber-Ultraplate-RCA-, WBT®-Silber-RCA- oder BNC-Steckern erhältlich. Weitere Kabellängen und Kombinationen unterschiedlicher Anschlüsse können auf Anfrage gefertigt werden.

Koaxiale S/PDIF-Verbindung mit 75 Ohm

Das Kimber Kable D60 Digitalkabel wurde für die elektrische Übertragung digitaler Audiodaten nach dem koaxialen S/PDIF-Standard entwickelt. Dieser arbeitet mit einem nominalen Wellenwiderstand von 75 Ohm.

Das Kabel verbindet einen koaxialen Digitalausgang mit einem entsprechenden Digitaleingang. Typische Einsatzbereiche sind Verbindungen zwischen:

• CD-Laufwerk und D/A-Wandler
• Netzwerkplayer und DAC
• Musikserver und Digitalprozessor
• CD-Player und digitalem Vollverstärker
• Digitalquelle und Vorverstärker mit integriertem DAC
• Professionellen Komponenten mit BNC-Schnittstellen

Die verwendeten Buchsen müssen ausdrücklich als „Coaxial“, „S/PDIF“, „Digital In“ oder „Digital Out“ gekennzeichnet sein. Analoge RCA-Buchsen verwenden zwar dieselbe Steckerform, können aber nicht für eine koaxiale Digitalverbindung genutzt werden.

Massiver Leiter aus hochreinem Silber

Im Zentrum des Kimber Kable D60 Digitalkabels befindet sich ein massiver Leiter aus hochreinem Silber. Silber besitzt eine besonders hohe elektrische Leitfähigkeit und wird von Kimber Kable für seine anspruchsvollsten Signalverbindungen eingesetzt.

Der Leiter transportiert die schnellen elektrischen Signalwechsel des digitalen Datenstroms. Eine gleichmäßige Leiteroberfläche und kontrollierte Geometrie sind wichtig, damit die Form dieser Signalwechsel über die gesamte Kabelstrecke möglichst zuverlässig erhalten bleibt.

Der massive Silberleiter ist Teil eines triaxialen Kabelaufbaus. Er wird vom luftartikulierten PTFE-Dielektrikum und den beiden äußeren Schirmebenen in einer genau definierten Position gehalten.

Das Kimber Kable D60 Digitalkabel setzt somit nicht nur auf ein hochwertiges Leitermaterial, sondern auf das kontrollierte Zusammenspiel aus Leiter, Isolation, Abschirmung und Terminierung.

Luftartikuliertes PTFE-Dielektrikum

Der zentrale Silberleiter wird von einem luftartikulierten PTFE-Dielektrikum umgeben. PTFE besitzt geringe dielektrische Verluste und eignet sich deshalb für die Übertragung hochfrequenter Signale.

Bei der luftartikulierten Konstruktion besteht das Umfeld des Leiters nicht vollständig aus festem Isolationsmaterial. Ein Teil des dielektrischen Raums wird durch Luft gebildet, wodurch die Energiespeicherung innerhalb der Isolation reduziert werden soll.

Der Aufbau unterstützt eine hohe Ausbreitungsgeschwindigkeit des Signals. Für das Kimber Kable D60 Digitalkabel wird eine Ausbreitungsgeschwindigkeit von 85 Prozent der Lichtgeschwindigkeit angegeben.

Diese Konstruktion soll Verzögerungen innerhalb der Übertragung gering halten und die klaren Flanken der digitalen Signalwechsel möglichst präzise zum Empfänger führen.

Zwei helixförmig angeordnete Silberschirme

Das Kimber Kable D60 Digitalkabel besitzt zwei Schirmebenen aus hochreinem Silber. Diese werden helixförmig um den zentralen Leiter und das Dielektrikum gelegt.

Die doppellagige Abschirmung bietet eine vollständige Abdeckung des Signalwegs. Sie ist umlaufend mit dem Gehäuse des jeweiligen Steckers verbunden und schützt den Innenleiter vor äußeren Hochfrequenz- und elektromagnetischen Einflüssen.

Mögliche Störquellen innerhalb einer HiFi-Anlage sind Netzwerkgeräte, Schaltnetzteile, Computer, Displays, WLAN-Komponenten und Stromleitungen. Der doppelte Schirm des D60 soll verhindern, dass solche Einflüsse die digitalen Signalwechsel beeinträchtigen.

Gleichzeitig bildet die Abschirmung den äußeren elektrischen Bezugspunkt der koaxialen beziehungsweise triaxialen Konstruktion.

Vollständige Schirmabdeckung gegen RF und EMI

Die zwei Silberschirme des Kimber Kable D60 Digitalkabels sind auf eine hundertprozentige Abdeckung ausgelegt. Anders als bei einem locker geflochtenen Einzelschirm sollen keine größeren ungeschützten Bereiche entlang des Kabels verbleiben.

Die Abkürzung RF steht für hochfrequente Störungen, während EMI elektromagnetische Einflüsse bezeichnet. Beide können in modernen Anlagen durch digitale Elektronik und Schaltnetzteile entstehen.

Die vollständige Schirmabdeckung schafft einen geschützten Signalweg zwischen Quelle und D/A-Wandler. Das Kabel sollte dennoch sorgfältig verlegt und nicht unnötig eng mit Stromleitungen gebündelt werden.

Halbleitfähige, ungesinterte PTFE-Zwischenschicht

Zwischen den einzelnen Konstruktionsebenen des Kimber Kable D60 Digitalkabels befindet sich eine halbleitfähige Schicht aus ungesintertem PTFE.

Dieses Material soll triboelektrische Störungen reduzieren. Solche Störungen können entstehen, wenn unterschiedliche Materialien innerhalb eines Kabels durch mechanische Bewegungen oder Vibrationen aneinander reiben.

Die halbleitfähige PTFE-Schicht unterstützt eine kontrollierte Ableitung der dabei entstehenden Ladungen. Dadurch gelangen mechanisch verursachte elektrische Störungen nicht ungehindert zum eigentlichen Signalweg.

Diese zusätzliche Konstruktionsebene ist besonders in Anlagen sinnvoll, in denen Kabel durch Lautsprecherschall, Trittschall oder Vibrationen des Racks mechanisch angeregt werden können.

Mechanische Dämpfung gegen Mikrofonieeffekte

Ein Digitalkabel überträgt zwar codierte Daten, bleibt aber dennoch ein physischer elektrischer Signalweg. Mechanische Bewegungen können innerhalb der verwendeten Materialien kleine elektrische Effekte erzeugen.

Die spezielle PTFE-Zwischenschicht des Kimber Kable D60 Digitalkabels soll diese durch Vibrationen verursachten Störungen reduzieren. Dadurch wird die Kabelkonstruktion gegenüber mechanischer Anregung stabilisiert.

Bei der Verlegung sollte das D60 nicht unter Zug stehen oder unmittelbar an vibrierenden Transformatoren und Gerätegehäusen anliegen. Eine spannungsfreie Führung in weiten Bögen unterstützt die mechanische Ruhe.

Kontrollierter Wellenwiderstand über die Kabelstrecke

Für eine koaxiale S/PDIF-Übertragung ist ein kontrollierter Wellenwiderstand von 75 Ohm vorgesehen. Abweichungen zwischen Ausgang, Kabel, Steckern und Eingang können Reflexionen an den Übergängen verursachen.

Das Kimber Kable D60 Digitalkabel wurde deshalb als präzise 75-Ohm-Konstruktion ausgeführt. Der Wellenwiderstand wird durch die Abmessungen des Innenleiters, das Dielektrikum und die räumliche Position der Abschirmung bestimmt.

Die werkseitige Terminierung trägt dazu bei, die elektrische Geometrie bis zu den Steckern kontrolliert fortzuführen. Welche Qualität die gesamte Verbindung erreicht, hängt zusätzlich von den Ausgangs- und Eingangsschaltungen der angeschlossenen Geräte ab.

Hohe Bandbreite und präzises Timing

Das Kimber Kable D60 Digitalkabel besitzt eine angegebene Frequenzlinearität von ±0,5 dB zwischen Gleichspannung und 40 MHz. Diese hohe Bandbreite unterstützt die Übertragung schneller digitaler Signalwechsel.

Eine präzise Signalform erleichtert es dem Empfänger, die zeitlichen Übergänge eindeutig zu erkennen. Das kann die Voraussetzungen für eine zuverlässige Taktrückgewinnung innerhalb des D/A-Wandlers verbessern.

Jitter wird allerdings nicht allein durch das Kabel bestimmt. Auch die Ausgangsstufe der Quelle, die Eingangssektion des Empfängers und dessen interne Taktaufbereitung beeinflussen das Gesamtergebnis.

Das Kimber Kable D60 Digitalkabel stellt innerhalb dieser Übertragungskette eine kontrollierte Verbindung mit hoher Bandbreite und definiertem Wellenwiderstand bereit.

Werkseitige Handverlötung unter Stickstoffatmosphäre

Jedes Kimber Kable D60 Digitalkabel wird werkseitig von Hand terminiert. Der Lötvorgang erfolgt unter Zuhilfenahme einer Stickstoffatmosphäre.

Dadurch wird der Kontakt der erhitzten Materialien mit Sauerstoff reduziert. Das Verfahren hilft, Oxidationsprozesse an den Lötstellen weitgehend zu vermeiden und gleichmäßige Verbindungen zwischen Leiter, Abschirmung und Steckern herzustellen.

Die werkseitige Konfektionierung stellt sicher, dass der komplexe Innenaufbau nicht durch eine nachträgliche Terminierung verändert wird.

Kimber-Ultraplate-RCA-Stecker

Als klassische RCA-Ausführung ist das Kimber Kable D60 Digitalkabel mit Kimber-Ultraplate-Steckern erhältlich. Diese passen zu den koaxialen Cinchbuchsen zahlreicher CD-Laufwerke, Netzwerkplayer und D/A-Wandler.

Der Stecker stellt eine mechanisch sichere Verbindung zur Gerätebuchse her. Er ermöglicht den Einsatz des D60 in Anlagen, die für die digitale S/PDIF-Übertragung herkömmliche RCA-Anschlüsse verwenden.

Vor dem Anschluss sollte immer geprüft werden, dass es sich um einen digitalen Cinchausgang beziehungsweise -eingang handelt.

WBT®-Silberstecker als RCA-Option

Alternativ kann das Kimber Kable D60 Digitalkabel mit hochwertigen WBT®-RCA-Steckern mit Silberkontakten ausgestattet werden.

Diese Ausführung bietet eine präzise gefertigte Kontaktierung und passt zum Reinsilberaufbau des Kabels. Die genaue verfügbare Steckervariante sollte bei der Bestellung festgelegt werden.

Auch gemischte Konfigurationen können abhängig von den Buchsen der vorhandenen Komponenten sinnvoll sein.

BNC-Stecker für geeignete Digitalschnittstellen

Für Geräte mit entsprechenden Anschlüssen ist das Kimber Kable D60 Digitalkabel außerdem mit BNC-Steckern erhältlich.

BNC-Stecker besitzen eine mechanische Verriegelung und wurden ursprünglich für hochfrequente Mess- und Signaltechnik entwickelt. Sie ermöglichen eine kontrollierte koaxiale Verbindung und werden deshalb bei einigen professionellen sowie hochwertigen HiFi-Komponenten eingesetzt.

Das D60 kann abhängig vom vorhandenen System auch mit unterschiedlichen Steckern an beiden Enden konfiguriert werden, beispielsweise RCA auf BNC.

Offene und dynamische Wiedergabe

Klanglich ist das Kimber Kable D60 Digitalkabel für seine offene, räumlich weitläufige und dynamisch präzise Darstellung bekannt.

Feine Details sollen vor einem ruhigen Hintergrund klar hervortreten. Stimmen und Instrumente lassen sich innerhalb der Bühne deutlich positionieren, während schnelle Impulse mit klaren Konturen wiedergegeben werden.

Die hohe Auflösung soll nicht mit einer harten oder vordergründigen Tonalität erkauft werden. Das D60 verbindet Transparenz mit einem natürlichen Rhythmus und einer geschlossenen musikalischen Darstellung.

Offizielle technische Daten

• Produkttyp: Koaxiales S/PDIF-Digitalkabel
• Kabelkonstruktion: Triaxial
• Nennimpedanz: 75 Ohm
• Innenleiter: Massiver Leiter aus hochreinem Silber
• Dielektrikum: Luftartikuliertes PTFE
• Abschirmung: Zwei helixförmig angeordnete Silberschirme
• Schirmabdeckung: 100 Prozent
• Zwischenschicht: Halbleitfähiges, ungesintertes PTFE
• Ausbreitungsgeschwindigkeit: 85 Prozent der Lichtgeschwindigkeit
• Parallele Kapazität: 55,2 pF/m
• Serieninduktivität: 0,502 µH/m
• Gleichstrom-Schleifenwiderstand: 0,115 Ω/m
• Gesamtreaktanz: 0,0032 Ω bei 20 kHz
• Frequenzgang: ±0,5 dB von DC bis 40 MHz
• Terminierung: Unter Stickstoffatmosphäre von Hand verlötet
• Anschlussoptionen: Kimber Ultraplate RCA, WBT® Ag RCA oder BNC
• Konfektionierung: Ausschließlich werkseitig
• Weitere Kabellängen: Auf Anfrage erhältlich

Kimber Kable D60 Digitalkabel bei Schüring High End

Das Kimber Kable D60 Digitalkabel ist eine aufwendige 75-Ohm-Verbindung für hochwertige S/PDIF-Schnittstellen. Ein massiver Reinsilberleiter, das luftartikulierte PTFE-Dielektrikum, eine doppelte Silberschirmung und die halbleitfähige PTFE-Zwischenschicht bilden die Grundlage für eine störungsarme und breitbandige Signalübertragung.

Bei Schüring High End beraten wir Sie zur passenden Länge und Anschlussvariante des Kimber Kable D60 Digitalkabels. Dabei berücksichtigen wir die koaxialen Digitalanschlüsse Ihrer Quelle und des empfangenden D/A-Wandlers beziehungsweise Verstärkers.

Vereinbaren Sie Ihren persönlichen Hörtermin oder lassen Sie sich telefonisch beraten. Sie erreichen uns unter 040 71097635 oder per E-Mail an mail@schuering-highend.de.
