dCS Audio Varese Mono DAC´s

Beschreibung

dCS Audio Varese Mono DACs für vollständig kanalgetrennte Digital-Analog-Wandlung

Die dCS Audio Varese Mono DACs übertragen das Prinzip einer konsequenten Mono-Architektur erstmals auf die digitale Referenzplattform von dCS. Statt beide Audiokanäle innerhalb eines gemeinsamen Wandlers zu verarbeiten, erhält jeder Kanal einen eigenen DAC mit separatem Gehäuse, eigener Stromversorgung und vollständig eigenständiger analoger Ausgangsstufe. Das System besteht daher aus einem linken und einem rechten Varèse Mono DAC, die ausschließlich im Zusammenspiel mit dem separat erhältlichen Varèse Core betrieben werden.

Diese Aufteilung entstand nicht aus dem Wunsch nach einem größeren oder komplexeren System. Sie schafft vielmehr die konstruktive Freiheit, mechanische, elektrische und magnetische Wechselwirkungen zwischen den Audiokanälen konsequent zu reduzieren. Gleichzeitig konnte dCS die bekannte Ring-DAC-Technologie umfassend weiterentwickeln. Das Ergebnis ist der Differential Ring DAC, der eine neue Generation der hauseigenen Wandlerarchitektur repräsentiert.

Ein separater D/A-Wandler für jeden Audiokanal

In traditionellen Stereo-DACs teilen sich der linke und rechte Kanal ein gemeinsames Gehäuse, Teile der Stromversorgung und häufig weitere Schaltungsbereiche. Die Varèse Mono DACs lösen diese Verbindung konsequent auf. Jeder Wandler übernimmt ausschließlich einen Kanal und erzeugt das analoge Musiksignal für die entsprechende Seite des Stereosystems.

Diese physische Trennung verbessert die Voraussetzungen für eine hohe Kanaltrennung und reduziert gegenseitige Beeinflussungen. Strombedarf, Signalverarbeitung und analoge Ausgangsstufe eines Kanals wirken nicht auf die entsprechenden Schaltungen des anderen Kanals ein.

Für die Musikwiedergabe bedeutet dies eine besonders stabile räumliche Organisation. Stimmen und Instrumente erhalten klar definierte Positionen, ohne voneinander isoliert zu wirken. Auch bei groß besetzten oder dynamisch anspruchsvollen Aufnahmen bleibt die Abbildung kontrolliert und nachvollziehbar. Die Mono-Architektur unterstützt damit nicht nur die technische Präzision, sondern auch den geschlossenen musikalischen Zusammenhang.

Differential Ring DAC als neue Wandlergeneration

Seit mehr als drei Jahrzehnten entwickelt dCS die eigene Ring-DAC-Plattform kontinuierlich weiter. Anders als konventionelle D/A-Wandler basiert sie nicht auf einem serienmäßigen DAC-Chip. Stattdessen verwendet sie zahlreiche diskrete Stromquellen, die von einer programmierbaren Logik in wechselnden Kombinationen angesteuert werden.

Für Varèse wurde diese Architektur grundlegend überarbeitet. Jeder Mono DAC nutzt einen Differential Ring DAC mit doppelt so vielen Stromquellen wie frühere Ausführungen. Eine Gruppe arbeitet in Phase, während die zweite Gruppe das Signal gegenphasig verarbeitet. Am Ausgang werden beide Signalanteile zusammengeführt.

Die differenzielle Arbeitsweise verbessert die Unterdrückung von Gleichtaktstörungen und schafft die Voraussetzung für eine nochmals niedrigere Rausch- und Verzerrungsbasis. Gegenüber früheren dCS-Wandlerarchitekturen konnte der Rauschpegel um etwa 5 dB reduziert und die Linearität weiter gesteigert werden.

Der technische Fortschritt zeigt sich nicht durch eine vordergründig analytische Darstellung. Vielmehr können leise Informationen, feine Ausklingvorgänge und räumliche Beziehungen mit hoher Selbstverständlichkeit wiedergegeben werden. Der Hörer nimmt mehr von der Aufnahme wahr, ohne dass einzelne Details künstlich in den Vordergrund treten.

Konzentration auf die eigentliche Wandlung

Die dCS Audio Varese Mono DACs sind Teil einer Systemarchitektur, in der die digitalen Rechenaufgaben gezielt verteilt werden. Oversampling, digitale Filterung, Noise Shaping und notwendige Formatkonvertierungen finden bereits im Varèse Core statt. Dadurch werden die Wandler von einem erheblichen Teil der sonst üblichen Signalverarbeitung entlastet.

Innerhalb der Mono DACs verbleiben nur die Prozesse, die unmittelbar mit der Ring-DAC-Hardware verbunden sind. Der finale Modulator wandelt das ankommende Signal in das vom Ring DAC verwendete 5-Bit-Format mit einer Frequenz von ungefähr 6 MHz um. Anschließend verteilt der Mapper die Daten auf die einzelnen Stromquellen des Wandlers.

Diese Aufgabenverteilung reduziert kleine, wechselnde Belastungen der internen Stromversorgung. Die Versorgungsschaltungen des Differential Ring DAC und der analogen Ausgangsstufe können dadurch unter besonders ruhigen Bedingungen arbeiten. Der Core übernimmt die rechenintensiven Prozesse, während sich die Mono DACs vollständig auf die präzise Umwandlung des digitalen Signals konzentrieren.

ACTUS als Verbindung zum Varèse Core

Jeder Varèse Mono DAC wird mit einem einzelnen ACTUS-Kabel an den Core angeschlossen. Die von dCS entwickelte Schnittstelle überträgt asynchrone und fehlerkorrigierte Audiodaten, Steuerungsinformationen und das erforderliche Taktsignal innerhalb einer gemeinsamen Verbindung.

Damit entfallen separate Leitungen für Musikdaten, Wordclock und Systemsteuerung. Nach dem Anschluss erkennt der Core automatisch, welcher Mono DAC mit dem jeweiligen ACTUS-Port verbunden ist, und weist ihm den korrekten Audiokanal zu.

ACTUS erlaubt eine enge Abstimmung aller Varèse-Komponenten, ohne den Nutzer mit einer Vielzahl einzelner Synchronisations- und Verbindungseinstellungen zu konfrontieren. Gleichzeitig bleibt die Signalübertragung technisch klar strukturiert: Die Audiodaten werden unabhängig vom Taktsignal übertragen und erst im Zielgerät zum exakt vorgesehenen Zeitpunkt verarbeitet.

dCS Tomix für perfekte Synchronität beider Mono DACs

Zwei eigenständige Wandler können ihr volles Potenzial nur entfalten, wenn beide Kanäle zeitlich exakt aufeinander abgestimmt sind. Eine gemeinsame Taktfrequenz allein reicht dafür nicht aus, denn ein Kanal könnte dem anderen dennoch um einen oder mehrere vollständige Abtastwerte vorauslaufen.

Das patentierte dCS Tomix-Protokoll löst diese Herausforderung mithilfe präziser Zeitinformationen. Der Varèse Core versieht die Daten mit einem Zeitbezug, anhand dessen jeder Mono DAC erkennt, wann das jeweilige Sample verarbeitet werden muss. Linker und rechter Kanal bleiben dadurch nicht nur hinsichtlich ihrer Taktfrequenz, sondern auch auf Sample-Ebene synchron.

Ist kein Varèse Master Clock vorhanden, erzeugt der Core selbst die benötigte Referenz. Wird der optionale Master Clock in das System integriert, verteilt der Core dessen Signal automatisch über ACTUS. Die Umschaltung und Synchronisation erfolgen ohne manuelle Konfiguration.

Diese zeitliche Genauigkeit unterstützt eine fokussierte Raumabbildung, eine präzise Staffelung und die kohärente Wiedergabe schneller musikalischer Abläufe. Impulse werden nicht lediglich scharf umrissen, sondern in ihrem zeitlichen Verhältnis zum gesamten Musikgeschehen bewahrt.

Neu entwickelte Stromversorgung für geringste Störeinflüsse

Jeder Mono DAC besitzt eine eigene Stromversorgung mit optimierten Transformatoren, verbesserten Sekundärschaltungen und einer neu entwickelten Reglerarchitektur. Die analogen Versorgungsbereiche erhalten eine zusätzliche Regelstufe, um empfindliche Wandler- und Ausgangsschaltungen mit besonders sauberer Gleichspannung zu versorgen.

Die konsequente Mono-Auslegung verhindert, dass Stromanforderungen eines Audiokanals die Versorgung des anderen Kanals beeinflussen. Dynamische Signalverläufe bleiben dadurch auch bei komplexem Musikmaterial stabil.

Da ein großer Teil der digitalen Verarbeitung im Core stattfindet, müssen die Netzteile der Mono DACs zudem weniger rechenbedingte Lastschwankungen ausgleichen. Die Kombination aus eigener Stromversorgung pro Kanal, zusätzlicher Spannungsregelung und reduzierter interner Rechenlast bildet eine wichtige Grundlage für den niedrigen Rauschpegel des Systems.

Sämtliche DAC-Funktionen auf einer Leiterplatte

Alle wesentlichen Wandlungsfunktionen eines Varèse Mono DAC befinden sich auf einer einzigen zentralen Leiterplatte. Dieser Aufbau reduziert die Zahl interner Übergänge und vermeidet unnötige Kabelverbindungen zwischen mehreren Platinen.

Kurze, kontrollierte Signalwege erleichtern die präzise Abstimmung der einzelnen Schaltungsbereiche. Gleichzeitig können digitale Wandlung, Stromquellensteuerung und analoge Ausgangsstufe in einer klar definierten räumlichen Beziehung zueinander angeordnet werden.

Das Platinenlayout wurde gezielt auf die neue Differential-Ring-DAC-Architektur abgestimmt. Dabei berücksichtigt dCS nicht nur den eigentlichen Signalfluss, sondern auch die Verteilung der Stromversorgung, elektromagnetische Einflüsse und die thermischen Bedingungen innerhalb des Gehäuses.

Mechanische Konstruktion gegen Vibrationen und magnetische Einflüsse

Die massiven Aluminiumgehäuse schützen die empfindliche Elektronik vor äußeren mechanischen und elektromagnetischen Einwirkungen. Zwischen der Grundplatte des Chassis und der äußeren Gehäuseplatte kommt eine Mehrschichtdämpfung aus einem speziellen Gummimaterial zum Einsatz.

Diese Konstruktion soll Vibrationen daran hindern, empfindliche Schaltungsbereiche zu beeinflussen. Zugleich werden Transformatoren und weitere potenzielle Störquellen so positioniert, dass magnetische Wechselwirkungen reduziert werden.

Die mechanische Gestaltung ist damit ein aktiver Bestandteil des elektrischen Gesamtkonzeptes. Gehäuse, Dämpfung, Leiterplattenanordnung und Stromversorgung wurden gemeinsam entwickelt, um dem Differential Ring DAC möglichst konstante Arbeitsbedingungen bereitzustellen.

Flexible Verbindung mit Vor- und Vollverstärkern

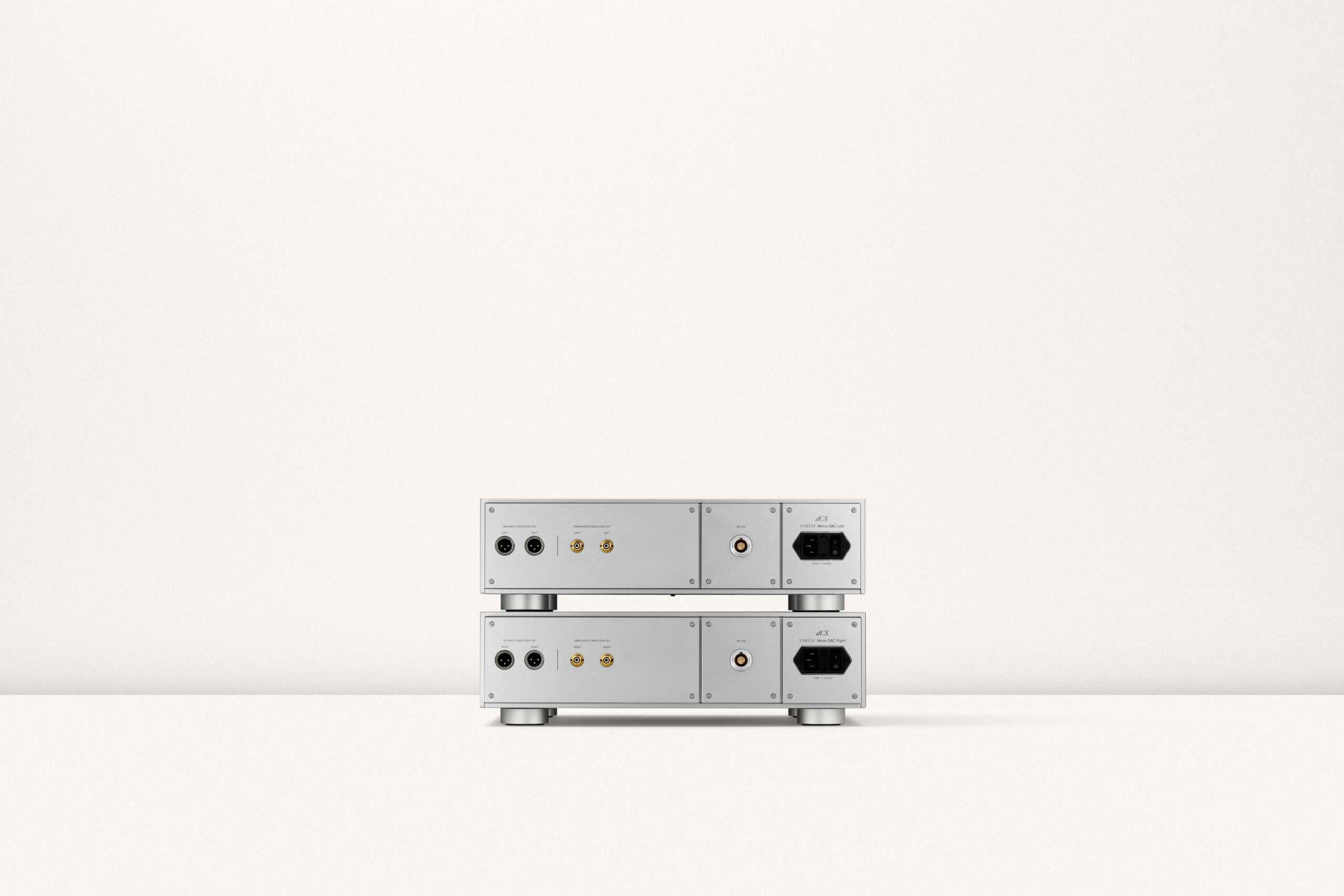

Jeder Varèse Mono DAC stellt zwei symmetrische XLR- und zwei unsymmetrische Cinch-Ausgänge für seinen Audiokanal bereit. Das vollständige Wandlerpaar bietet somit insgesamt vier XLR- und vier Cinch-Anschlüsse.

Die parallelen Ausgänge erlauben die gleichzeitige Ansteuerung unterschiedlicher Geräte oder Verstärkerzweige. Dies kann beispielsweise bei aktiv getrennten Lautsprechersystemen oder besonders aufwendigen Verstärkerkonfigurationen relevant sein.

Die Ausgangsspannung lässt sich zwischen 0,2, 0,6, 2 und 6 Volt RMS wählen. Dadurch kann das System an die Eingangsempfindlichkeit des verwendeten Vorverstärkers, Vollverstärkers oder einer direkt angesteuerten Endstufe angepasst werden. Die niedrige Ausgangsimpedanz von 1,5 Ohm über XLR beziehungsweise 52 Ohm über Cinch schafft zugleich günstige Bedingungen für eine stabile Signalübertragung.

Klangcharakter mit Präsenz und räumlicher Selbstverständlichkeit

Die dCS Audio Varese Mono DACs verbinden sehr hohe Auflösung mit einer freien und natürlich fließenden Darstellung. Ihre Stärke liegt nicht allein darin, kleinste Informationen hörbar zu machen. Entscheidend ist, wie selbstverständlich diese Details in den musikalischen Ablauf eingebunden werden.

Stimmen erhalten Körper, Textur und eine glaubwürdige Position im Raum. Instrumente erscheinen in ihrer individuellen Größe und bleiben auch bei dichter Besetzung klar voneinander unterscheidbar. Leise Rauminformationen, Nachhall und feinste dynamische Abstufungen tragen zu einer tief gestaffelten und stabilen Bühne bei.

Gleichzeitig vermittelt die Wiedergabe eine ausgeprägte körperliche Präsenz. Dynamische Ereignisse werden unmittelbar und kontrolliert dargestellt, ohne dass die feinen tonalen Strukturen verloren gehen. Die Musik wirkt dadurch nicht lediglich präzise reproduziert, sondern in ihrer räumlichen und emotionalen Wirkung besonders nahbar.

dCS Audio Varese Mono DACs bei Schüring High End

Die dCS Audio Varese Mono DACs sind für Musikliebhaber konzipiert, die innerhalb des Varèse Music Systems die kompromisslose Trennung beider Audiokanäle und die fortschrittlichste Wandlerarchitektur von dCS nutzen möchten. Das Differential-Ring-DAC-Prinzip, die eigenständigen Stromversorgungen, die ACTUS-Signalübertragung und die samplegenaue Tomix-Synchronisation bilden ein geschlossenes technisches Konzept für digitale Musikwiedergabe auf Referenzniveau.

Bei Schüring High End in Reinbek, östlich von Hamburg, beraten wir Sie persönlich zur Zusammenstellung und Integration eines vollständigen Varèse Music Systems. Dabei berücksichtigen wir neben dem erforderlichen dCS Audio Varese Core System auch die passende Einbindung der Mono DACs in Ihre Vor- und Endstufenkonfiguration sowie mögliche Erweiterungen durch den Varèse Master Clock und den CD/SACD-Transport.

Vereinbaren Sie Ihren persönlichen Hörtermin telefonisch unter 040 71097635 oder per E-Mail an mail@schuering-highend.de.
