Beschreibung
Cardas Audio Clear Beyond Speaker als Referenz-Lautsprecherkabel
Das Cardas Audio Clear Beyond Speaker ist oberhalb des bereits aufwendig konstruierten Clear Speaker positioniert und gehört zu den anspruchsvollsten Lautsprecherkabeln des amerikanischen Herstellers. Sein Name beschreibt die Zielsetzung unmittelbar: Clear Beyond soll technisch und klanglich über die Möglichkeiten des klassischen Clear hinausgehen.
Vereinfacht lässt sich das Cardas Audio Clear Beyond Speaker als doppelt aufgebautes Clear Speaker beschreiben. Im Inneren arbeiten acht Leiterstränge mit jeweils 2,8 Millimetern Durchmesser. Jeder Strang besteht aus zahlreichen einzeln lackierten Kupferlitzen, die in mehreren gegenläufigen Lagen axial um einen zentralen Kern gewickelt werden. PFA-Schlauchstabilisatoren halten die umfangreiche Konstruktion in ihrer vorgesehenen Position.
Insgesamt entsteht ein kreuzverschalteter achtachsiger Aufbau. Er verbindet einen sehr großen Leiterquerschnitt mit einer außergewöhnlich komplexen Geometrie und bildet die Grundlage für uneingeschränkte Grobdynamik, hohe Kontrolle und eine noch großzügigere Raumdarstellung als beim Clear Speaker.
Technisch jenseits des Cardas Clear Speaker
Das Cardas Audio Clear Beyond Speaker übernimmt wesentliche Konstruktionsprinzipien des Clear Speaker, setzt sie jedoch in einem wesentlich größeren und komplexeren Maßstab um.
Während das Clear Speaker bereits zwei aufwendig aufgebaute und vierachsig verschaltete Kabelstränge verwendet, arbeitet das Clear Beyond mit insgesamt acht großen Innenleitersträngen. Daraus entsteht eine achtachsige, kreuzverschaltete Gesamtstruktur.
Die Konstruktion bietet einen erheblich größeren und differenzierter aufgebauten Signalweg. Gleichzeitig bleiben die Leiter nicht einfach parallel angeordnet, sondern werden in mehreren festgelegten Ebenen um einen zentralen Kern geführt.
Das Clear Beyond Speaker ist deshalb keine lediglich dickere Ausführung des Clear. Die zusätzliche Leiteranzahl, die mehrstufige Wicklung und die aufwendigere Stabilisierung ergeben ein eigenständiges Referenzkabel.
Acht Innenleiterstränge mit jeweils 2,8 Millimetern
Im Inneren des Cardas Audio Clear Beyond Speaker befinden sich acht separate Leiterstränge. Jeder dieser Stränge besitzt einen Durchmesser von 2,8 Millimetern.
Der umfangreiche Aufbau stellt einen großen Leiterquerschnitt für die Signalübertragung zwischen Verstärker und Lautsprecher bereit. Besonders bei leistungsstarken Verstärkern und dynamisch anspruchsvollen Lautsprechern kann diese Konstruktion ihre Stärken ausspielen.
Die acht Leiterstränge lassen sich abhängig von der gewünschten Terminierung unterschiedlich gruppieren. In der Single-Wiring-Ausführung werden sie passend zu den positiven und negativen Signalwegen zusammengeführt.
Bei der Bi-Wiring-Version erfolgt eine interne Trennung für den Bass und den Mittel-/Hochtonbereich. Die grundlegende achtachsige Geometrie bleibt dabei erhalten.
Einzeln lackierte Cardas-Kupferlitzen
Jeder Innenleiterstrang des Cardas Audio Clear Beyond Speaker besteht aus zahlreichen feinen Kupferlitzen. Sämtliche Adern werden einzeln mit einer isolierenden Lackschicht versehen.
Die Litzen bleiben dadurch innerhalb des Leiterbündels kontrolliert voneinander getrennt. Sie bilden nicht über die gesamte Kabellänge ein zufällig kontaktiertes gemeinsames Kupferbündel.
Cardas kann die einzelnen Adern dadurch in genau festgelegten Positionen und Lagen anordnen. Erst an den vorgesehenen Anschlusspunkten werden sie gemeinsam kontaktiert.
Die Einzellackierung gehört zu den grundlegenden Cardas-Konstruktionsprinzipien und wird beim Clear Beyond mit einem besonders umfangreichen mehrlagigen Aufbau verbunden.
Gegenläufige axiale Wicklung
Die acht Leiterstränge werden beim Cardas Audio Clear Beyond Speaker gegenläufig axial um einen zentralen Kern gewickelt.
Die verschiedenen Lagen verlaufen in wechselnden Drehrichtungen. Dadurch verteilt Cardas mechanische Spannungen und elektromagnetische Wechselwirkungen möglichst gleichmäßig innerhalb der Kabelkonstruktion.
Mit jeder weiteren Lage nimmt der Durchmesser des Aufbaus zu. Die einzelnen Ebenen werden präzise aufeinander abgestimmt und anschließend zu einer vollständigen Leiterstruktur kombiniert.
Diese gegenläufige Wicklung trägt wesentlich zur Komplexität des Kabels bei. Sie kann nicht in einem einzigen maschinellen Arbeitsschritt hergestellt werden, sondern erfordert zahlreiche aufeinanderfolgende Wickelvorgänge.
Zentraler Kern zur Stabilisierung
Im Zentrum des Cardas Audio Clear Beyond Speaker befindet sich ein stabilisierender Kern. Um ihn werden die verschiedenen Leiterlagen axial angeordnet.
Der Kern bildet die mechanische Grundlage der vollständigen Konstruktion und hilft dabei, die acht Leiterstränge in ihren vorgesehenen Positionen zu halten.
Dadurch müssen die empfindlichen Kupferlitzen nicht allein die Zug- und Bewegungskräfte aufnehmen, die beim Fertigen und späteren Verlegen des Kabels entstehen.
Gemeinsam mit den PFA-Schlauchstabilisatoren sorgt der zentrale Kern dafür, dass die aufwendige achtachsige Geometrie über die gesamte Kabellänge möglichst konstant bleibt.
PFA-Schlauchstabilisatoren
PFA-Schläuche stabilisieren die verschiedenen Leiterlagen des Cardas Audio Clear Beyond Speaker.
Die Schläuche dienen als flexible Abstandhalter und verhindern, dass sich die Leiter bei normaler Bewegung unkontrolliert gegeneinander verschieben. Die festgelegten geometrischen Beziehungen sollen dadurch langfristig erhalten bleiben.
PFA besitzt stabile elektrische und mechanische Eigenschaften und eignet sich für die Isolation hochwertiger Kabelkonstruktionen.
Die Schlauchform reduziert zugleich den Anteil festen Materials im unmittelbaren Umfeld der Leiter. Der Innenaufbau wird damit stabilisiert, ohne vollständig in eine massive Isolation eingebettet zu werden.
Kreuzverschalteter achtachsiger Aufbau
Die acht Innenleiterstränge des Cardas Audio Clear Beyond Speaker werden nicht nur miteinander verflochten, sondern zusätzlich kreuzverschaltet.
Dadurch entsteht eine achtachsige Geometrie, bei der innere und äußere Leiterbereiche in festgelegten Positionen miteinander kombiniert werden.
Die elektromagnetischen Felder der verschiedenen Signalwege sollen möglichst kontrolliert und gleichmäßig zusammenwirken. Kein Leiter wird unabhängig von der vollständigen Konstruktion betrachtet.
Dieser Aufbau gehört zu den wichtigsten Unterschieden gegenüber einfacheren Lautsprecherkabeln und bildet zugleich die technische Grundlage für die optionale Bi-Wiring-Konfiguration.
70 Durchläufe durch die Wicklungsmaschinen
Die Herstellung des Cardas Audio Clear Beyond Speaker ist außerordentlich aufwendig. Das Kabel durchläuft die Wicklungsmaschinen insgesamt 70 Mal, bis alle Leiterlagen vollständig aufgebaut und miteinander kombiniert sind.
Jeder Durchlauf fügt der Konstruktion einen weiteren genau definierten Bestandteil hinzu. Wickelrichtung, Leiterposition und Spannung müssen dabei kontrolliert eingehalten werden.
Diese Fertigung lässt sich nicht auf einen kurzen automatisierten Produktionsschritt reduzieren. Die verschiedenen Ebenen entstehen nacheinander und bauen unmittelbar aufeinander auf.
Die hohe Anzahl an Wicklungsvorgängen verdeutlicht, weshalb das Clear Beyond Speaker deutlich komplexer herzustellen ist als ein gewöhnliches Lautsprecherkabel.
Zwei Arbeitstage für ein Kabelpaar
Cardas rechnet für die Herstellung eines Paars Cardas Audio Clear Beyond Speaker mit etwa zwei vollständigen Arbeitstagen eines erfahrenen Mitarbeiters.
Neben den zahlreichen Wicklungsvorgängen müssen die verschiedenen Leiterlagen vorbereitet, kontrolliert und präzise miteinander kombiniert werden.
Auch die spätere Aufteilung und Terminierung der feinen, einzeln lackierten Litzen erfordert Erfahrung. Sämtliche Leiter müssen korrekt zugeordnet und zuverlässig mit den gewünschten Anschlüssen verbunden werden.
Der hohe manuelle Aufwand ist ein wesentlicher Bestandteil des Referenzanspruchs. Das Clear Beyond Speaker entsteht nicht als gewöhnliche Meterware, die lediglich mit einfachen Standardsteckern versehen wird.
Uneingeschränkte Grobdynamik
Das Cardas Audio Clear Beyond Speaker wurde für Anlagen entwickelt, die selbst stärkste dynamische Impulse ohne erkennbare Begrenzung wiedergeben können.
Große Orchesterpassagen, kräftige Schlagzeugimpulse und schnelle Bassattacken sollen mit ihrer vollständigen Energie an die Lautsprecher übertragen werden. Cardas beschreibt die Fähigkeit des Kabels ausdrücklich als ungebremste Weiterleitung selbst brutalster Dynamikimpulse.
Der große Leiteraufbau unterstützt leistungsstarke Verstärker bei der Ansteuerung anspruchsvoller Lautsprecher. Gleichzeitig soll die Wiedergabe kontrolliert und klar strukturiert bleiben.
Die tatsächliche Dynamik hängt selbstverständlich weiterhin von Verstärker, Lautsprecher, Aufnahme und Raumakustik ab. Das Kabel wurde jedoch so konstruiert, dass es innerhalb einer solchen Kette keinen unnötig begrenzenden Faktor darstellt.
Raumdarstellung oberhalb des Clear Speaker
Neben der Grobdynamik gehört die räumliche Darstellung zu den zentralen Stärken des Cardas Audio Clear Beyond Speaker.
Gegenüber dem Clear Speaker soll die Bühne nochmals größer, tiefer und präziser gegliedert erscheinen. Stimmen und Instrumente erhalten klar definierte Positionen und eine glaubwürdige räumliche Körperhaftigkeit.
Auch leise Reflexionen und Ausklangphasen bleiben innerhalb komplexer Aufnahmen nachvollziehbar. Verschiedene Ebenen vor und hinter der Lautsprecherlinie lassen sich genauer voneinander unterscheiden.
Die größere Raumdarstellung wird nicht durch eine künstliche Betonung des Hochtons erzeugt. Sie entsteht aus der kontrollierten Leitergeometrie und der präzisen zeitlichen Zuordnung feiner Signalinformationen.
Natürlichkeit trotz maximaler Auflösung
Das Cardas Audio Clear Beyond Speaker verbindet seine hohe Auflösung mit der natürlichen und musikalischen Grundausrichtung der Clear-Serie.
Details werden offen dargestellt, ohne einzelne Frequenzbereiche künstlich hervorzuheben. Stimmen behalten ihre charakteristischen Klangfarben und eine glaubwürdige Körperhaftigkeit.
Der Hochton wirkt transparent, bleibt aber angenehm in das gesamte Klangbild eingebunden. Der Bass besitzt Autorität und Präzision, ohne den Mittelton zu überdecken.
Diese Balance macht das Kabel für hochauflösende Referenzsysteme interessant, die feinste Unterschiede darstellen können, aber keine vordergründig spektakuläre Klangabstimmung benötigen.
Single-Wiring mit vollständigem Leiteraufbau
Das Cardas Audio Clear Beyond Speaker ist als klassische Single-Wiring-Ausführung erhältlich.
Dabei werden die acht Innenleiter passend zum positiven und negativen Signalweg zusammengefasst. Der vollständige Leiteraufbau steht gemeinsam für das gesamte Frequenzspektrum zur Verfügung.
Diese Konfiguration eignet sich unmittelbar für Lautsprecher mit einem einzelnen Anschlusspaar. Sie kann ebenfalls an Bi-Wiring-Terminals eingesetzt werden, wenn die getrennten Bereiche über geeignete Jumper verbunden werden.
Single-Wiring ist eine sinnvolle Wahl, wenn maximale Flexibilität für spätere Lautsprecherwechsel gewünscht wird oder keine getrennte Verkabelung der Frequenzweichenbereiche erforderlich ist.
Bi-Wiring mit getrennten Innenleitern
Gegen Aufpreis kann das Cardas Audio Clear Beyond Speaker als echtes Bi-Wiring-Kabel gefertigt werden.
Bei dieser Variante werden separate Innenleitergruppen für den Bass und den Mittel-/Hochtonbereich verwendet. Lautsprecherseitig besitzt das Kabel jeweils zwei positive und zwei negative Anschlüsse.
Die Metallbrücken zwischen den Terminalpaaren werden vor dem Anschluss entfernt. Anschließend werden beide Bereiche der Frequenzweiche über eigene Leiterwege innerhalb des Clear Beyond versorgt.
Die Bi-Wiring-Konfiguration muss bereits bei der Bestellung festgelegt werden, da sie eine entsprechende interne Aufteilung und zusätzliche Terminierungen erfordert.
Bi-Wiring oberhalb zweier separater Clear Speaker
Nach Einschätzung von Cardas ist das Cardas Audio Clear Beyond Speaker in der Bi-Wiring-Ausführung klanglich sogar oberhalb einer Lösung mit zwei separaten Clear-Speaker-Kabeln einzuordnen.
Der Vorteil ergibt sich aus dem komplexen gemeinsamen Innenaufbau. Die getrennten Leiter für Bass und Mittel-/Hochton bleiben Bestandteil einer präzise abgestimmten achtachsigen Geometrie.
Dadurch arbeiten die beiden Frequenzbereiche nicht einfach über zwei unabhängig verlegte Kabel. Sie werden innerhalb einer gemeinsamen, kontrollierten Konstruktion geführt.
Diese Bi-Wiring-Ausführung richtet sich insbesondere an hochwertige Lautsprecher mit getrennten Terminalbereichen, die das Potenzial des umfangreichen Leiteraufbaus ausschöpfen können.

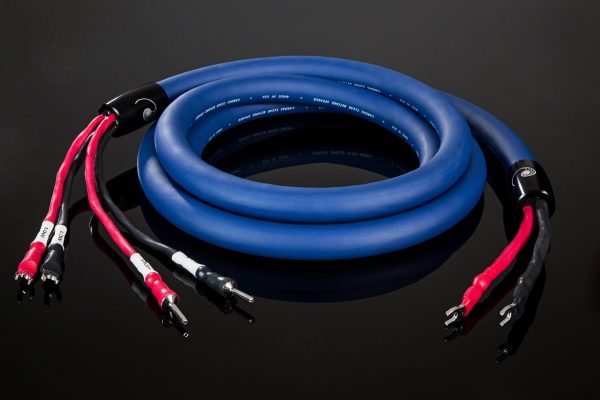

Kabelschuh und Banana für flexible Bi-Wiring-Nutzung
Für die Bi-Wiring-Ausführung des Cardas Audio Clear Beyond Speaker empfiehlt sich auf der Lautsprecherseite eine Kombination aus Kabelschuh und Bananenstecker.
Typischerweise wird der Bassbereich mit Kabelschuhen und der Mittel-/Hochtonbereich mit Bananensteckern verbunden. Die unterschiedlichen Steckerarten erleichtern die Zuordnung beider Leitergruppen.
Diese Terminierung bietet außerdem Vorteile bei einem späteren Lautsprecherwechsel. Viele Single-Wiring-Terminals können einen Kabelschuh unter der Schraubklemme und einen Bananenstecker in der zentralen Buchse gleichzeitig aufnehmen.
Dadurch kann ein Bi-Wiring-Kabel auch an geeigneten Single-Wiring-Lautsprechern eingesetzt werden.
Weitere Bi-Wiring-Terminierungen
Abhängig vom verwendeten Lautsprecherterminal kann das Cardas Audio Clear Beyond Speaker auch mit anderen Bi-Wiring-Anschlüssen gefertigt werden:
• Kabelschuh für den Bass und Banana für den Mittel-/Hochton
• Banana und Banana
• Kabelschuh und Kabelschuh
Die gemischte Variante bietet die größte Flexibilität für einen späteren Wechsel zwischen Single- und Bi-Wiring-Lautsprechern.
Vor der Bestellung sollten die Position, Abstände und Anschlussmöglichkeiten der vorhandenen Terminals geprüft werden. Die gewünschte Zuordnung der Stecker zu Bass und Mittel-/Hochton muss eindeutig angegeben werden.
Kaltgeschweißte Anschlüsse
Das Cardas Audio Clear Beyond Speaker wird mit kaltgeschweißten Anschlüssen gefertigt.
Bei diesem Verfahren werden Leiter und Kontakt unter sehr hohem mechanischem Druck dauerhaft miteinander verbunden. Dadurch entsteht ein großflächiger Übergang ohne klassische Lötstelle.
Die Kaltverschweißung wird passend zu den gewählten Bananensteckern, Kabelschuhen oder Magnepan-Pins ausgeführt.
Aufgrund des komplexen achtadrigen Innenaufbaus sollte eine nachträgliche Veränderung der Terminierung ausschließlich durch qualifizierte Fachleute erfolgen.
Geschmiedete Kupferkontakte
Die Anschlüsse des Cardas Audio Clear Beyond Speaker bestehen aus geschmiedetem Kupfer.
Das Kupfer wird zunächst versilbert und anschließend leicht mit Rhodium bedampft. Diese Oberflächenveredelung schützt die Kontakte insbesondere gegen Oxidation.
Der durchgängige Kupferkern bietet eine hohe elektrische Leitfähigkeit. Reinkupfer ist mechanisch allerdings weicher als das häufig für Stecker verwendete Messing.
Die Anschlüsse müssen deshalb gerade eingesetzt und vor seitlicher Belastung geschützt werden. Insbesondere das hohe Kabelgewicht darf nicht dauerhaft an den Steckern ziehen.
6- und 9-mm-Kabelschuhe
Für das Cardas Audio Clear Beyond Speaker stehen kaltgeschweißte Kabelschuhe mit sechs oder neun Millimetern Öffnung zur Verfügung.
Die passende Größe richtet sich nach dem Durchmesser der Schraubbolzen am Verstärker und an den Lautsprechern. Beide Komponenten können unterschiedliche Abmessungen besitzen.
Kabelschuhe werden großflächig unter den Schraubklemmen befestigt und bieten eine mechanisch stabile Verbindung.
Aufgrund des hohen Eigengewichts des Clear Beyond sind Kabelschuhe häufig die intelligentere Wahl. Sie können fest verschraubt und durch eine passende Kabelführung zusätzlich entlastet werden.
Bananenstecker für geeignete Terminals
Alternativ kann das Cardas Audio Clear Beyond Speaker mit kaltgeschweißten Bananensteckern gefertigt werden.
Bananenstecker ermöglichen einen unkomplizierten Anschluss an kompatiblen Verstärker- und Lautsprecherterminals. Sie sind besonders praktisch, wenn Komponenten regelmäßig gewechselt werden.
Die geschmiedeten Kupferkontakte müssen sorgfältig behandelt werden. Seitliches Biegen oder gewaltsames Einsetzen kann die vergleichsweise weichen Stecker verformen.
Eine mechanische Abstützung des Kabels ist erforderlich, damit das hohe Eigengewicht nicht vollständig von den Bananensteckern getragen wird.
Magnepan-Pins als Anschlussoption
Für kompatible Lautsprecher von Magnepan ist das Cardas Audio Clear Beyond Speaker mit speziellen Magnepan-Pins erhältlich.
Diese schmalen Kontaktstifte passen zu entsprechenden Anschlussklemmen, die keine gewöhnlichen Bananenstecker oder Kabelschuhe aufnehmen.
Da unterschiedliche Magnepan-Modelle und Generationen abweichende Terminals besitzen können, sollte die genaue Lautsprecherbezeichnung vor der Bestellung angegeben werden.
Eine passende Direktterminierung vermeidet zusätzliche Adapter und ermöglicht eine sichere Verbindung zum vorgesehenen Lautsprecheranschluss.
Hohes Eigengewicht richtig abstützen
Der große Kupferquerschnitt und der umfangreiche achtachsige Aufbau verleihen dem Cardas Audio Clear Beyond Speaker ein hohes Eigengewicht.
Bei der Installation muss das Kabel so geführt werden, dass seine Masse nicht vollständig an den Verstärker- und Lautsprecherterminals hängt. Dies gilt besonders für Bananenstecker aus geschmiedetem Reinkupfer.
Kabelschuhe bieten häufig die stabilere Verbindung, weil sie großflächig unter den Schraubklemmen fixiert werden. Dennoch sollte auch hier eine seitliche Dauerbelastung vermieden werden.
Geeignete Kabelauflagen oder eine kontrollierte Führung am Boden schützen die Anschlüsse und verhindern, dass das Kabel leichtere Komponenten verschiebt.
Sonderanfertigungen auf Anfrage
Neben den regulären Anschlussvarianten sind Sonderanfertigungen des Cardas Audio Clear Beyond Speaker auf Anfrage möglich.
Dazu zählen unterschiedliche Terminierungen auf Verstärker- und Lautsprecherseite sowie spezielle Bi-Wiring-Kombinationen für ungewöhnlich aufgebaute Terminals.
Vor der Fertigung müssen Kabellänge, Anschlussarten, Kabelschuhgrößen und die gewünschte Single- oder Bi-Wiring-Ausführung eindeutig festgelegt werden.
Bei Bi-Wiring sollte zusätzlich angegeben werden, welche Stecker für den Bass und welche für den Mittel-/Hochtonbereich vorgesehen sind.
Individuelle Längen in Schritten von 0,5 Metern
Das Cardas Audio Clear Beyond Speaker ist in verschiedenen Längen erhältlich. Jeder weitere halbe Meter, entsprechend 0,5 Meter, kann gegen Aufpreis bestellt werden.
Die benötigte Länge sollte anhand des tatsächlichen Verlaufs vom Verstärker zu beiden Lautsprechern bestimmt werden. Racktiefe, Lautsprecherposition und ausreichend große Biegeradien müssen berücksichtigt werden.
Das Kabel darf nicht unter Zug stehen und muss wegen seines Eigengewichts mechanisch entlastet werden. Unnötig große Reserveschlaufen sollten ebenfalls vermieden werden.
Eine sorgfältige Planung erleichtert die spätere Installation und schützt die hochwertigen kaltgeschweißten Anschlüsse.
Cardas Audio Clear Beyond Speaker bei Schüring High End
Das Cardas Audio Clear Beyond Speaker verbindet acht Innenleiterstränge mit jeweils 2,8 Millimetern Durchmesser, gegenläufige axiale Wicklungen, PFA-Stabilisierung und eine kreuzverschaltete achtachsige Geometrie. Seine uneingeschränkte Dynamik und außergewöhnliche Raumdarstellung machen es zu einer Referenzverbindung für leistungsfähige High-End-Systeme.
Bei Schüring High End in Reinbek, östlich von Hamburg, beraten wir Sie zur passenden Kabellänge, zur Single- oder Bi-Wiring-Ausführung und zur optimalen Terminierung. Zur Auswahl stehen kaltgeschweißte Bananenstecker, 6- oder 9-mm-Kabelschuhe und Magnepan-Pins. Auch individuelle Kombinationen für besondere Lautsprecherterminals sind möglich.
Vereinbaren Sie Ihren persönlichen Hörtermin oder lassen Sie sich individuell beraten. Sie erreichen uns telefonisch unter 040 71097635 oder per E-Mail an mail@schuering-highend.de.
