Beschreibung
Q Acoustics Q Sub 120 – leistungsstarker 12-Zoll-Subwoofer für Musik und Heimkino
Der Q Acoustics Q Sub 120 ist das größte und leistungsfähigste Modell der Q-Sub-Serie. Der aktive Subwoofer wurde für hochwertige Stereoanlagen, große Lautsprecher und anspruchsvolle Mehrkanal-Heimkinos entwickelt. Sein 305-mm-Tieftöner wird von einer integrierten Digitalendstufe mit 300 Watt kontinuierlicher Leistung und bis zu 600 Watt Spitzenleistung angetrieben.
Mit einem Frequenzbereich bis hinunter zu 28 Hz und einem maximalen Schalldruck von 114 dB erzeugt der Q Acoustics Q Sub 120 ein tiefreichendes Bassfundament, das nicht nur hörbar, sondern bei entsprechendem Programmmaterial auch körperlich wahrnehmbar wird. Das geschlossene Gehäuse und die digitale Signalverarbeitung sind zugleich auf eine kontrollierte und präzise Wiedergabe ausgelegt.
Der integrierte DSP erkennt automatisch, ob ein Mono- oder Stereosignal anliegt, analysiert dessen Pegel und passt die interne Verstärkung entsprechend an. Ein einstellbarer Tiefpassfilter sowie Funktionen für Phase und Signalverzögerung ermöglichen die Abstimmung auf die Hauptlautsprecher und die jeweilige Position im Raum.
Damit eignet sich der Q Acoustics Q Sub 120 sowohl für große Heimkinos mit kraftvollem LFE-Kanal als auch für hochwertige Stereoanlagen, in denen tiefe Frequenzen mit Substanz, Struktur und hoher dynamischer Reserve wiedergegeben werden sollen.
Spitzenmodell der Q-Acoustics-Q-Sub-Serie
Innerhalb der Q-Sub-Serie übernimmt der Q Acoustics Q Sub 120 die Rolle des Spitzenmodells. Unterhalb des 12-Zoll-Subwoofers stehen der kompakte Q Sub 80 mit 8-Zoll-Treiber und der mittelgroße Q Sub 100 mit 10-Zoll-Treiber zur Verfügung.
Der Q Sub 120 bietet die größte Membranfläche, das umfangreichste Gehäusevolumen und die höchste Verstärkerleistung der Serie. Dadurch kann er mehr Luft bewegen, tiefere Frequenzen wiedergeben und in größeren Räumen höhere Pegel erzeugen.
Diese Reserven sind besonders bei großen Standlautsprechern und leistungsfähigen Heimkinosystemen wichtig. Der Subwoofer muss hier nicht nur den Frequenzbereich erweitern, sondern mit dem Dynamikvermögen der übrigen Lautsprecher Schritt halten.
Der Q Acoustics Q Sub 120 ist deshalb für Systeme vorgesehen, bei denen ein kleinerer Subwoofer an seine Pegel- oder Tiefgangsgrenzen gelangen könnte. Dennoch soll er nicht ausschließlich möglichst viel Bass erzeugen. Die Konstruktion verbindet hohe Leistung mit einer kontrollierten Einbindung in das vorhandene Lautsprechersystem.
305-mm-Tieftöner für große Membranauslenkungen
Das Herzstück des Q Acoustics Q Sub 120 ist ein 305 mm beziehungsweise 12 Zoll großer Tieftöner. Seine umfangreiche Membranfläche kann bei gleicher Auslenkung deutlich mehr Luft bewegen als die kleineren Treiber der Q-Sub-Serie.
Diese Eigenschaft ermöglicht eine souveräne Wiedergabe besonders tiefer Frequenzen. Der Tieftöner muss für einen bestimmten Schalldruck weniger stark ausgelenkt werden, als es bei einem kleineren Chassis erforderlich wäre.
Geringere relative Auslenkungen schaffen Reserven für dynamische Spitzen und helfen dabei, Verzerrungen zu reduzieren. Bei hohen Pegeln kann der Q Sub 120 dennoch große Membranbewegungen ausführen, um die benötigte Tieftonenergie in den Raum abzugeben.
Die Papiermembran verbindet ein günstiges Verhältnis aus Gewicht, Steifigkeit und innerer Dämpfung. Eine widerstandsfähige Gummisicke führt die Membran und ermöglicht die für tiefe Frequenzen erforderlichen Bewegungen.
Stabiler Stahlkorb als Grundlage des Tieftöners
Der Tieftöner ist in einem hochbelastbaren Stahlkorb montiert. Dieser trägt die Membran, die Sicke, den Antrieb und die Schwingspule und bildet damit das mechanische Grundgerüst des Chassis.
Bei einem leistungsfähigen 12-Zoll-Subwoofer wirken erhebliche Kräfte auf diese Konstruktion. Der Korb muss deshalb möglichst formstabil bleiben, damit sich die Schwingspule exakt innerhalb des Magnetfeldes bewegt.
Unerwünschte Verformungen könnten die Bewegung der Membran beeinflussen und zusätzliche Verzerrungen verursachen. Die stabile Chassiskonstruktion des Q Acoustics Q Sub 120 unterstützt eine kontrollierte Führung auch bei hohen Lautstärken und tieffrequenten Impulsen.
In Verbindung mit der massiven Schallwand erhält der Treiber eine belastbare Arbeitsgrundlage. Die von der Endstufe bereitgestellte Energie soll möglichst vollständig in die vorgesehene Membranbewegung umgesetzt werden.
50-mm-Schwingspule mit Aluminium-Demodulationsring
Der Q Acoustics Q Sub 120 verwendet eine 50-mm-Schwingspule. Sie ist größer als die 38-mm-Ausführungen der Modelle Q Sub 80 und Q Sub 100 und auf die höhere Leistung des Spitzenmodells abgestimmt.
Eine größere Schwingspule kann die entstehende Wärme auf eine umfangreichere Fläche verteilen. Das unterstützt die Belastbarkeit bei längeren Filmsequenzen, hohen Musikpegeln und dynamisch anspruchsvollen Tieftonimpulsen.
Im Antrieb befindet sich außerdem ein Demodulationsring aus Aluminium. Dieser reduziert Schwankungen der Schwingspuleninduktivität, die während der Membranbewegung auftreten können.
Die Verringerung dieser Modulation trägt zu einer lineareren Arbeitsweise und niedrigeren Verzerrungen bei. Tiefe Frequenzen sollen dadurch nicht lediglich laut, sondern mit klar nachvollziehbarer Struktur wiedergegeben werden.
300 Watt Dauerleistung und 600 Watt Spitzenleistung
Die integrierte Digitalendstufe liefert kontinuierlich 300 Watt. Für kurze Dynamikspitzen kann der Q Acoustics Q Sub 120 bis zu 600 Watt bereitstellen.
Diese Leistungsreserven sind beispielsweise bei Explosionen, tiefen Filmsoundeffekten, großen Orchesterschlägen und elektronisch erzeugten Bassimpulsen von Bedeutung. Solche Ereignisse verlangen kurzfristig erheblich mehr Energie als ein gleichmäßiges Musiksignal.
Die Endstufe soll den Tieftöner nicht nur beschleunigen, sondern nach dem Impuls ebenso kontrolliert abbremsen. Diese elektrische Kontrolle ist entscheidend, damit leistungsstarker Bass nicht langsam oder unpräzise wirkt.
Der Q Acoustics Q Sub 120 verbindet seine hohe Ausgangsleistung deshalb mit einer speziell abgestimmten Signalverarbeitung und einem stabil konstruierten geschlossenen Gehäuse.
Vier digitale Endstufenstufen in PBTL-Anordnung
Das von Q Acoustics entwickelte Verstärkermodul vereint Stromversorgung, DSP und vier digitale Endstufenstufen. Diese arbeiten in einer parallelen Bridge-Tied-Load-Konfiguration, kurz PBTL.
Durch die parallele Brückenschaltung wird die Ausgangsimpedanz reduziert. Das verbessert die Kontrolle über die Schwingspule und damit über die tatsächliche Bewegung des Tieftöners.
Die digitale Verstärkerkonstruktion arbeitet außerdem mit einem hohen Wirkungsgrad. Ein großer Teil der aufgenommenen Energie steht für die Basswiedergabe zur Verfügung, während vergleichsweise wenig Leistung als Wärme verloren geht.
Das ermöglicht die Integration einer kräftigen Endstufe, ohne dass ein übermäßig großes Kühlkonzept erforderlich ist. Laut Hersteller beträgt der Gesamtklirrfaktor bei der angegebenen Nennleistung lediglich 0,09 Prozent.
Tiefgang bis 28 Hz
Der Q Acoustics Q Sub 120 erreicht eine untere Grenzfrequenz von 28 Hz bei −6 dB. Damit gibt er Frequenzanteile wieder, die von den meisten passiven Lautsprechern nur noch deutlich abgeschwächt oder überhaupt nicht mehr übertragen werden.
In diesem Bereich befinden sich nicht nur besonders auffällige Heimkinoeffekte. Auch Kirchenorgeln, große Schlaginstrumente, elektronische Produktionen und tieffrequente Rauminformationen können entsprechende Signalanteile enthalten.
Sehr tiefe Frequenzen werden nicht ausschließlich über das Gehör wahrgenommen. Bei ausreichendem Pegel sind sie ebenfalls als Druck und Bewegung im Raum spürbar. Der Q Acoustics Q Sub 120 bietet die dafür erforderliche Membranfläche und Verstärkerleistung.
Der tatsächliche Tiefgang am Hörplatz hängt zusätzlich von der Raumgröße, der Position des Subwoofers und den entstehenden Raummoden ab. Die technischen Möglichkeiten des Q Sub 120 schaffen jedoch eine belastbare Grundlage für eine umfangreiche Tieftonwiedergabe.
Geschlossenes Infinite-Baffle-Gehäuse
Der Q Acoustics Q Sub 120 verwendet ein geschlossenes Infinite-Baffle-Gehäuse. Es besitzt keinen Bassreflexkanal und vermeidet damit die Strömungsgeräusche und Gruppenlaufzeiteffekte, die bei ungünstig abgestimmten Reflexsystemen auftreten können.
Die im Gehäuse eingeschlossene Luft wirkt als zusätzliche Feder auf die Rückseite der Membran. Sie unterstützt die mechanische Kontrolle des großen Tieftöners und trägt zu einem präzisen Ausschwingverhalten bei.
Ein geschlossenes Gehäuse eignet sich besonders für Musikwiedergabe, bei der nicht nur der Pegel, sondern auch die zeitliche Genauigkeit einzelner Bassimpulse entscheidend ist.
Gleichzeitig vereinfacht das fehlende Bassreflexrohr die Aufstellung. Der Q Sub 120 kann näher an Wänden oder Möbeln positioniert werden, ohne dass eine Reflexöffnung verdeckt wird. Die akustische Verstärkung durch angrenzende Flächen muss bei der Abstimmung dennoch berücksichtigt werden.
44,1 Liter effektives Gehäusevolumen
Das effektive Innenvolumen des Q Acoustics Q Sub 120 beträgt 44,1 Liter. Dieses Volumen wurde auf den 305-mm-Tieftöner und die digitale Signalverarbeitung abgestimmt.
Ein ausreichend großes geschlossenes Gehäuse reduziert den mechanischen Gegendruck auf die Membran und ermöglicht dem Treiber die für tiefe Frequenzen erforderlichen Bewegungen.
Gleichzeitig darf das Gehäuse unter dem entstehenden Innendruck nicht unkontrolliert nachgeben. Jede Bewegung der Gehäusewände würde Energie aufnehmen und dem Musiksignal zusätzliche Resonanzen hinzufügen.
Der Q Sub 120 verwendet deshalb eine aufwendige Gehäusekonstruktion aus hochdichtem MDF mit einer besonders starken Schallwand und gezielten Innenverstrebungen.
18-mm-MDF und doppelt starke Schallwand
Die Gehäusewände des Q Acoustics Q Sub 120 bestehen aus 18 mm starkem, hochdichtem MDF. Die vordere Schallwand besitzt mit 36 mm die doppelte Stärke.
Die massive Schallwand trägt den schweren 12-Zoll-Tieftöner und widersteht den Reaktionskräften, die während großer Membranbewegungen entstehen.
Im Gehäuseinneren erhöht eine Dart-Bracing-Verstrebung die strukturelle Stabilität. Sie reduziert das sogenannte Aufblähen der Gehäuseflächen unter dem wechselnden Innendruck.
Das hohe Gesamtgewicht von 22,5 Kilogramm verdeutlicht den konstruktiven Aufwand. Der Q Acoustics Q Sub 120 ist darauf ausgelegt, auch bei hoher Leistung mechanisch ruhig zu bleiben und möglichst wenig eigenen Schall über das Gehäuse abzugeben.
DSP-Abstimmung für kontrollierte Leistung
Die digitale Signalverarbeitung stimmt Endstufe, Tieftöner und Gehäuse aufeinander ab. Sie ermöglicht dem Q Acoustics Q Sub 120, seine Leistungsreserven innerhalb kontrollierter Betriebsgrenzen zu nutzen.
Der DSP verarbeitet das anliegende Signal und optimiert die Wiedergabe entsprechend den Eigenschaften des 12-Zoll-Treibers. Gleichzeitig stellt er Funktionen zur Integration in das vorhandene Lautsprechersystem bereit.
Die digitale Steuerung ist bei einem leistungsstarken geschlossenen Subwoofer besonders wichtig. Sie verbindet den präzisen Charakter des Gehäuseprinzips mit dem Tiefgang und den hohen Ausgangspegeln, die für größere Räume benötigt werden.
Dabei ersetzt die Signalverarbeitung keine sorgfältige Aufstellung. Sie erleichtert jedoch die Abstimmung und hilft, den Q Sub 120 zeitlich und tonal mit den Hauptlautsprechern zu verbinden.
Automatische Quellen- und Pegelerkennung
Der Q Acoustics Q Sub 120 kann Signale aus unterschiedlichen Geräten verarbeiten. Dazu zählen Stereoausgänge von Vor- oder Vollverstärkern, Monoausgänge aktiver Lautsprecher und LFE-Anschlüsse von AV-Receivern.
Der integrierte DSP erkennt, ob ein Stereo- oder Monosignal anliegt. Gleichzeitig wird der Signalpegel analysiert und die interne Verstärkung automatisch angepasst.
Damit kann der Subwoofer mit Quellen unterschiedlicher Ausgangsstärke betrieben werden. Die automatische Anpassung unterstützt einen hohen nutzbaren Dynamikbereich und einen günstigen Signal-Rausch-Abstand.
Der Q Sub 120 ist dadurch nicht an ein bestimmtes Anlagenkonzept gebunden. Er kann in einer klassischen Stereoanlage, einem Aktivlautsprechersystem oder einem umfangreichen Mehrkanal-Heimkino eingesetzt werden.
Tiefpassfilter zwischen 40 und 250 Hz
Der einstellbare Tiefpassfilter legt fest, bis zu welcher Frequenz der Q Acoustics Q Sub 120 wiedergibt. Der Regelbereich reicht von 40 bis 250 Hz.
Für große Standlautsprecher ist meist eine niedrigere Übergangsfrequenz sinnvoll. Der Subwoofer übernimmt dann ausschließlich den untersten Bassbereich, während die Hauptlautsprecher bis zu ihrer natürlichen Grenzfrequenz spielen.
Bei kompakten Lautsprechern muss der Q Sub 120 möglicherweise bereits bei einer höheren Frequenz einsetzen. Dadurch entsteht ein vollständiger Übergang, obwohl die Hauptlautsprecher konstruktionsbedingt weniger tief reichen.
Die Einstellung sollte so gewählt werden, dass weder eine Lücke noch eine starke Überhöhung im gemeinsamen Arbeitsbereich entsteht. Bei einem AV-Receiver kann das interne Bassmanagement die Frequenzaufteilung übernehmen.
Phasenumschaltung und Verzögerungsregelung
Der Abstand zwischen Subwoofer, Hauptlautsprechern und Hörplatz beeinflusst die zeitliche Abstimmung. Treffen die Signale im Übergangsbereich phasenverschoben ein, können sich einzelne Frequenzen abschwächen.
Der Q Acoustics Q Sub 120 verfügt deshalb über eine Phasenumschaltung und eine fein einstellbare Signalverzögerung. Diese Werkzeuge ermöglichen eine Anpassung an unterschiedliche Aufstellungspositionen.
Die Phasenumkehr verändert die Polarität des Tieftöners. Mit der Verzögerung kann anschließend der Zeitpunkt angepasst werden, zu dem das Subwoofersignal am Hörplatz eintrifft.
Dadurch muss der Q Sub 120 nicht zwingend unmittelbar neben oder zwischen den Frontlautsprechern stehen. Auch seitlich versetzte Positionen können sinnvoll genutzt werden, wenn die Laufzeit anschließend korrekt abgestimmt wird.
Tieftonergänzung für große Standlautsprecher
Der Q Acoustics Q Sub 120 wurde für die Kombination mit großen und leistungsfähigen Lautsprechern entwickelt. Dazu gehören insbesondere hochwertige Standmodelle, die bereits selbst einen umfangreichen Bassbereich wiedergeben.
Ein zusätzlicher Subwoofer ist auch bei solchen Lautsprechern sinnvoll, wenn der Frequenzumfang bis in den untersten Tiefton erweitert oder die Anregung des Raumes gezielter gesteuert werden soll.
Der Q Sub 120 kann mit einer niedrigen Übergangsfrequenz betrieben werden und ausschließlich den Bereich übernehmen, in dem die Hauptlautsprecher an Pegel verlieren.
Dadurch bleiben deren tonale Eigenschaften erhalten, während das Gesamtsystem mehr Tiefgang, dynamische Reserven und eine umfangreichere räumliche Darstellung erhält.
Q Acoustics Q Sub 120 für hochwertige Stereosysteme
Bei Musik soll ein Subwoofer nicht dauerhaft als separate Schallquelle auffallen. Seine Aufgabe besteht darin, das vorhandene Klangbild nach unten zu vervollständigen.
Der Q Acoustics Q Sub 120 erweitert den Frequenzbereich um tiefe Grundtöne, Rauminformationen und dynamische Impulse. Davon profitieren Orchester, elektronische Musik, Rock, Jazz und akustische Aufnahmen gleichermaßen.
Die große Membranfläche erzeugt den benötigten Pegel mit vergleichsweise geringer Anstrengung. Das schafft Reserven, wenn eine Aufnahme kurzfristig hohe Tieftonenergie verlangt.
Übergangsfrequenz, Pegel, Phase und Verzögerung müssen sorgfältig eingestellt werden. Richtig abgestimmt sollte nicht der Subwoofer selbst, sondern lediglich ein größeres, tiefer reichendes und souveräneres Gesamtsystem wahrgenommen werden.
Kraftvoller LFE-Kanal für große Heimkinos
In einem Mehrkanalsystem übernimmt der Q Acoustics Q Sub 120 den LFE-Kanal einer Filmtonspur. Zusätzlich kann der AV-Receiver tiefe Frequenzen der Front-, Center- und Surroundlautsprecher an ihn weiterleiten.
Seine 600 Watt Spitzenleistung und ein maximaler Schalldruck von 114 dB stellen Reserven für dynamische Actionsequenzen und tieffrequente Toneffekte bereit.
Die untere Grenzfrequenz von 28 Hz ermöglicht die Wiedergabe besonders tiefer Signalanteile, die über kleinere Lautsprecher nicht vollständig hör- und spürbar wären.
Der Q Sub 120 eignet sich für Heimkinosysteme der Serien Q Acoustics 3000c, 5000 und Concept. Durch seine flexible Signalverarbeitung kann er ebenso mit Lautsprechern anderer Hersteller kombiniert werden.
Zwei Q Sub 120 für eine gleichmäßige Bassverteilung
In großen Heimkinos oder bei mehreren Sitzreihen können zwei Q Acoustics Q Sub 120 sinnvoll sein. Dabei geht es nicht allein um die Verdoppelung der verfügbaren Bassleistung.
Zwei an unterschiedlichen Positionen aufgestellte Subwoofer regen die Raummoden verschieden an. Dadurch können starke Pegelunterschiede zwischen einzelnen Sitzplätzen reduziert werden.
Eine gleichmäßigere Verteilung ist besonders wichtig, wenn mehrere Personen gemeinsam Musik oder Filme hören. Ein Sitzplatz soll nicht von übermäßigem Bass dominiert werden, während an einem anderen wichtige Frequenzen fehlen.
Die Einrichtung sollte idealerweise mit akustischen Messungen oder einem geeigneten Einmesssystem erfolgen. Phase, Verzögerung und Pegel müssen für beide Subwoofer aufeinander abgestimmt werden.
Aufstellung und Raumakustik
Der Q Acoustics Q Sub 120 erzeugt aufgrund seiner Größe und Leistung erhebliche Tieftonenergie. Seine Position im Raum hat deshalb einen großen Einfluss auf das Ergebnis.
Eine Aufstellung in einer Ecke maximiert normalerweise den Pegel, regt jedoch häufig auch einzelne Raummoden besonders stark an. Eine Position entlang der Wand kann einen besseren Kompromiss aus Tiefgang, Pegel und Gleichmäßigkeit ermöglichen.
Das geschlossene Gehäuse erleichtert die wandnahe Positionierung, da keine Bassreflexöffnung freigehalten werden muss. Trotzdem sollte ausreichend Platz für Anschlüsse, Belüftung und Bedienung bleiben.
Nach jeder Veränderung des Standorts müssen Phase, Verzögerung, Übergangsfrequenz und Pegel erneut geprüft werden. Schon eine Verschiebung um wenige Dezimeter kann die Basswiedergabe am Hörplatz deutlich verändern.

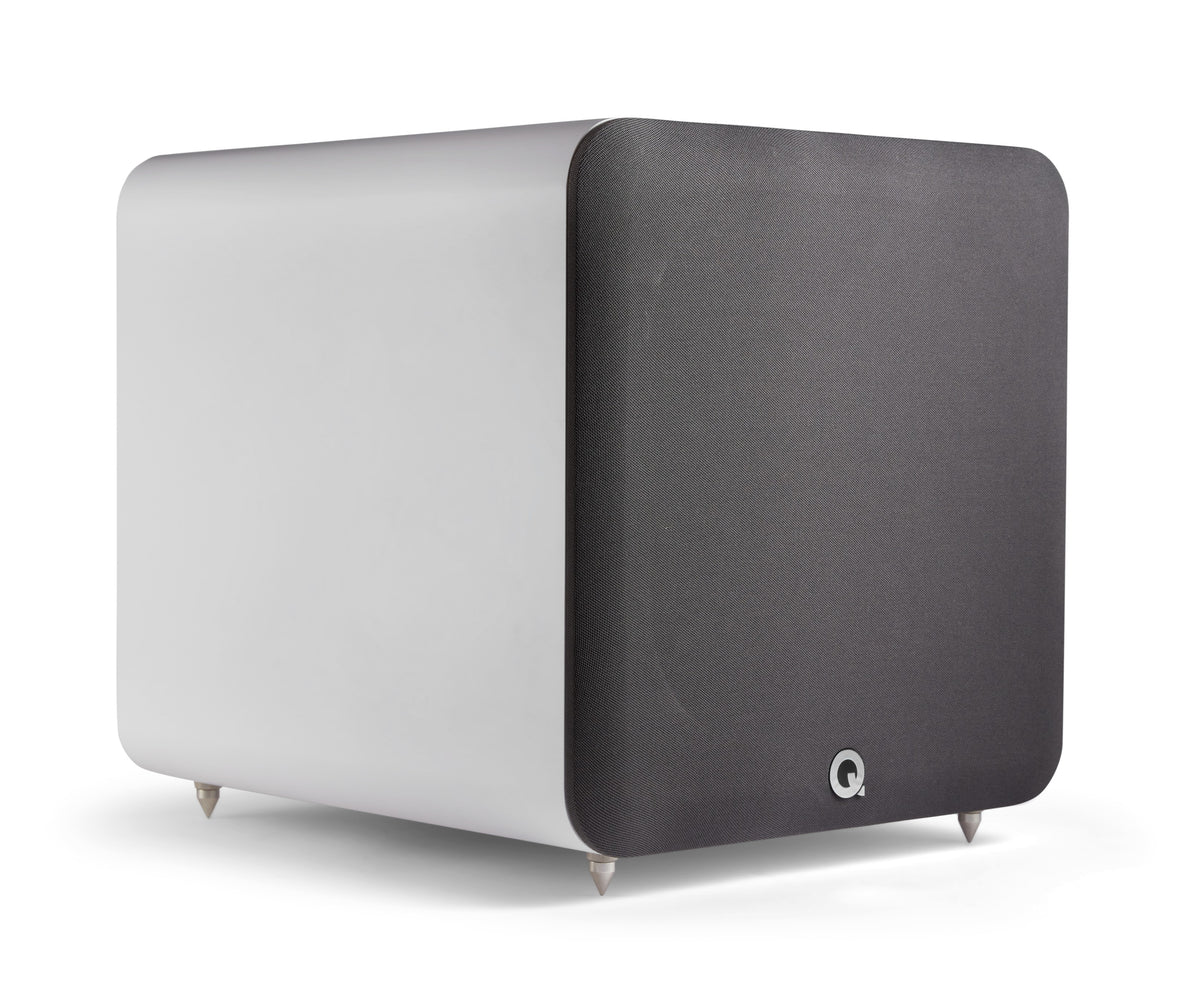

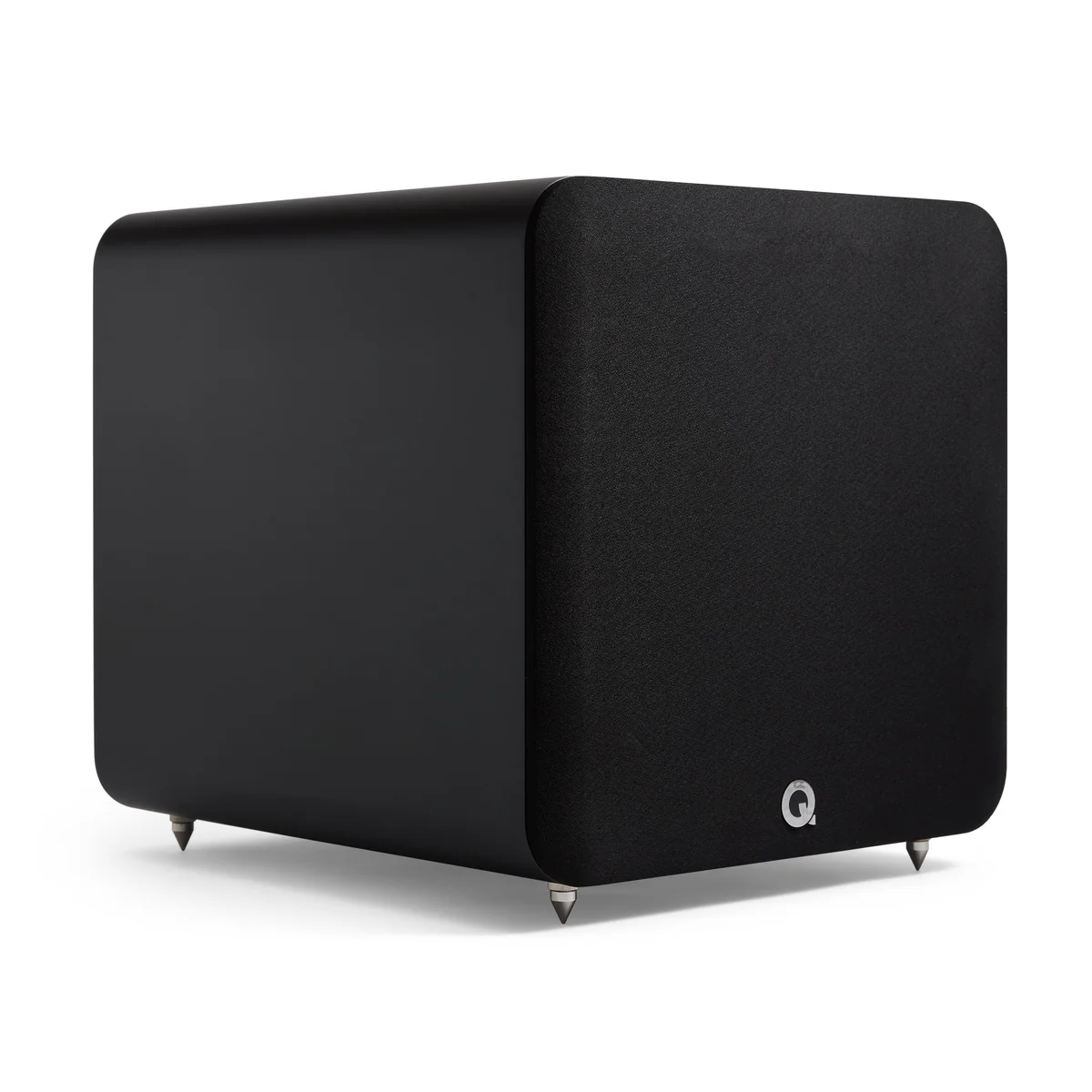

Satin Black oder Satin White

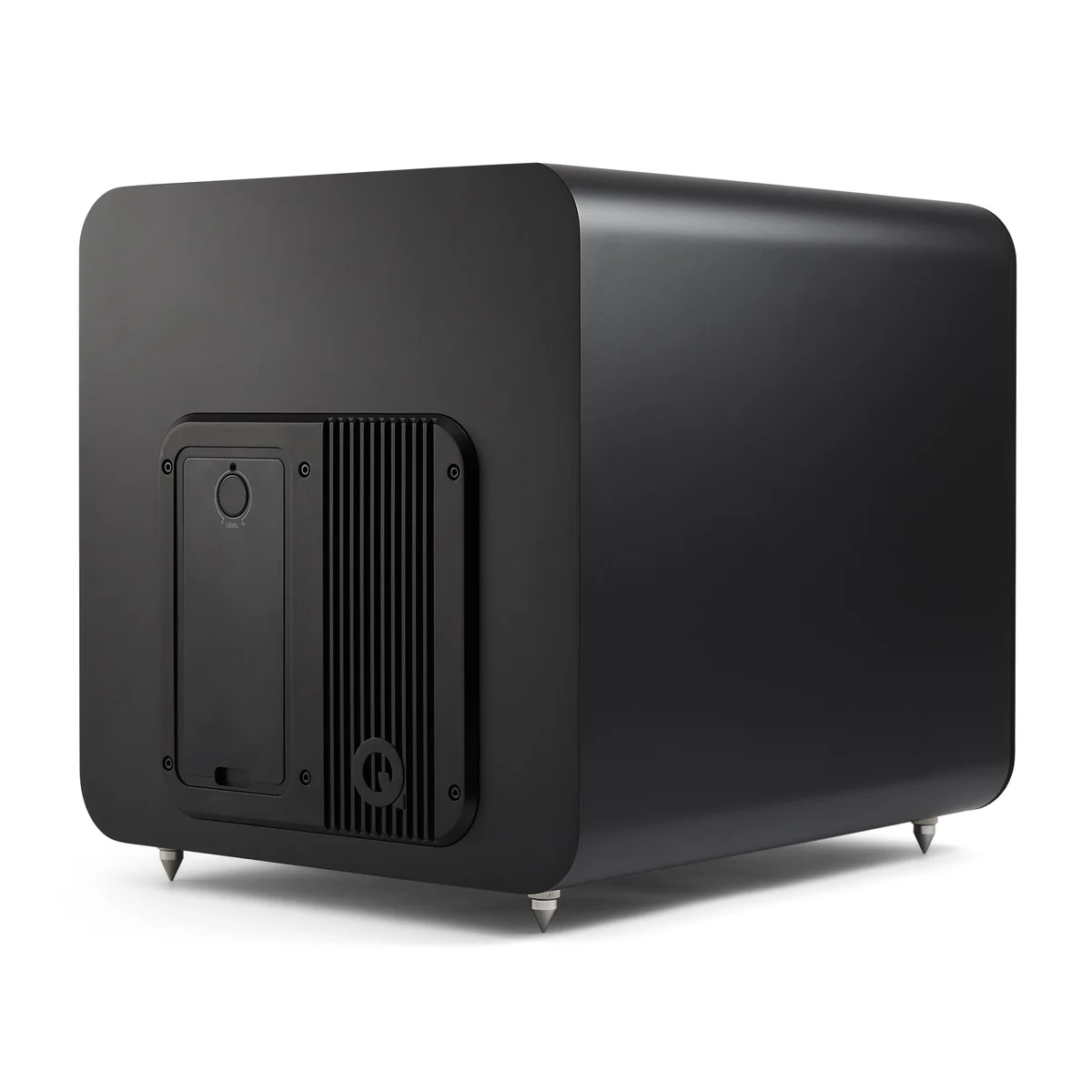

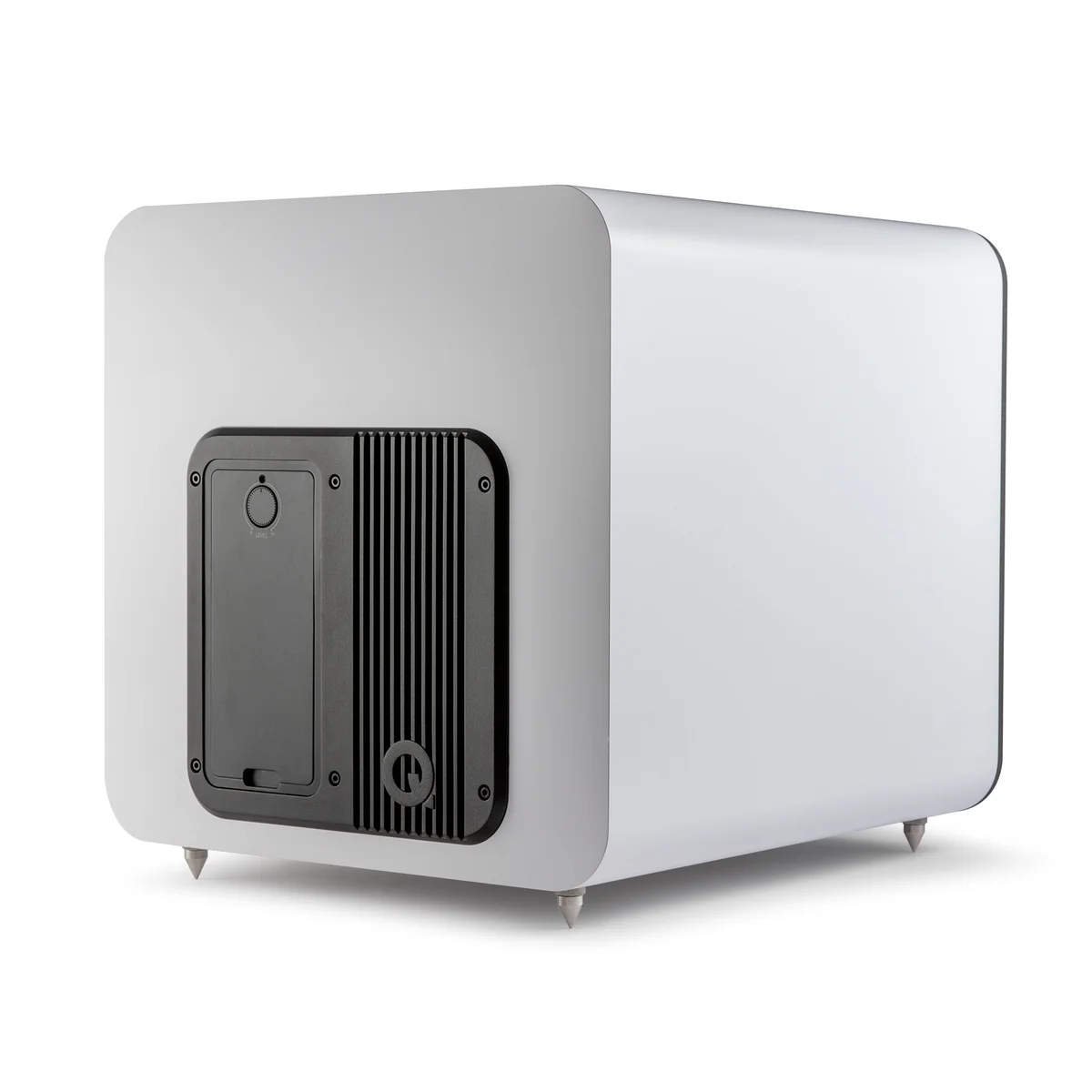

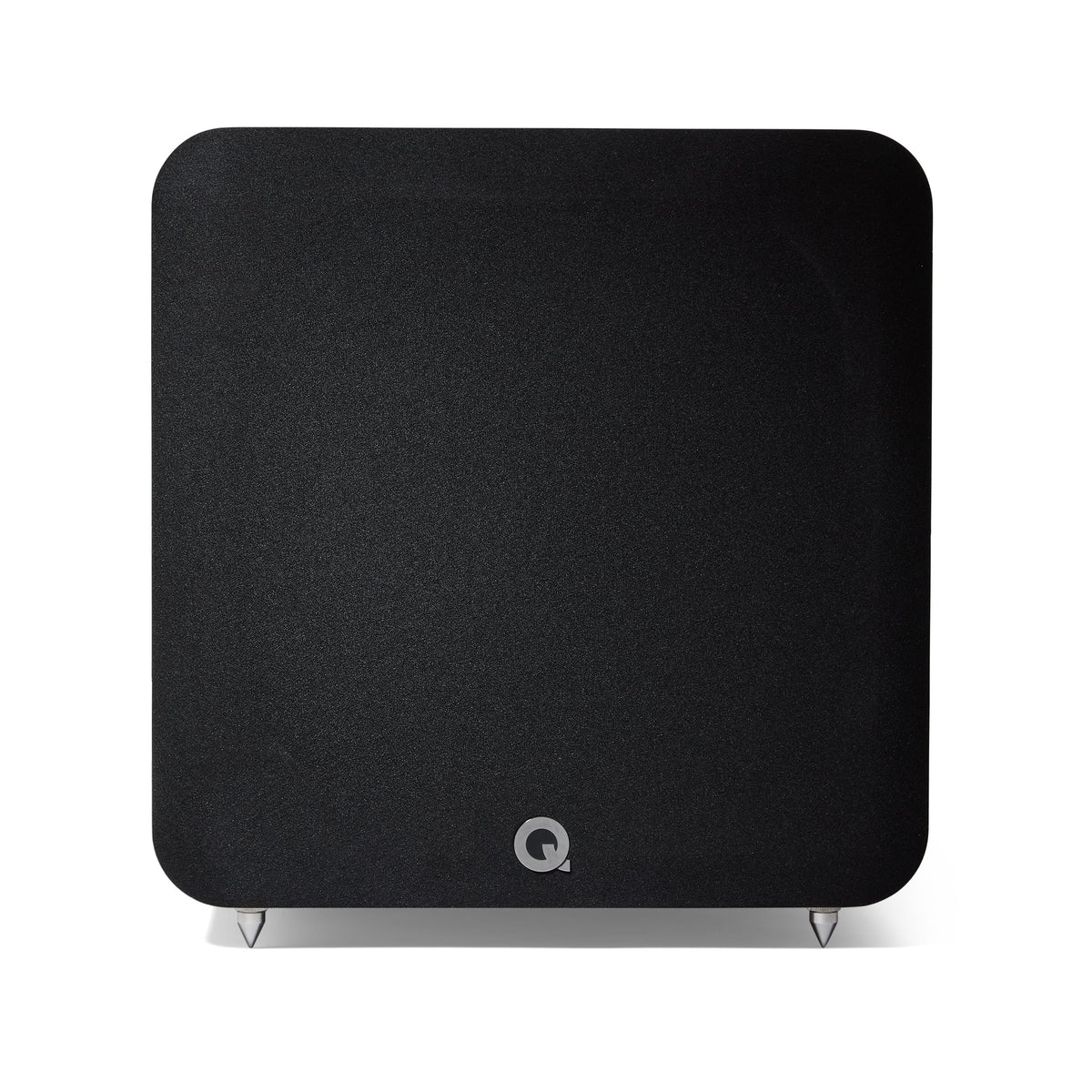

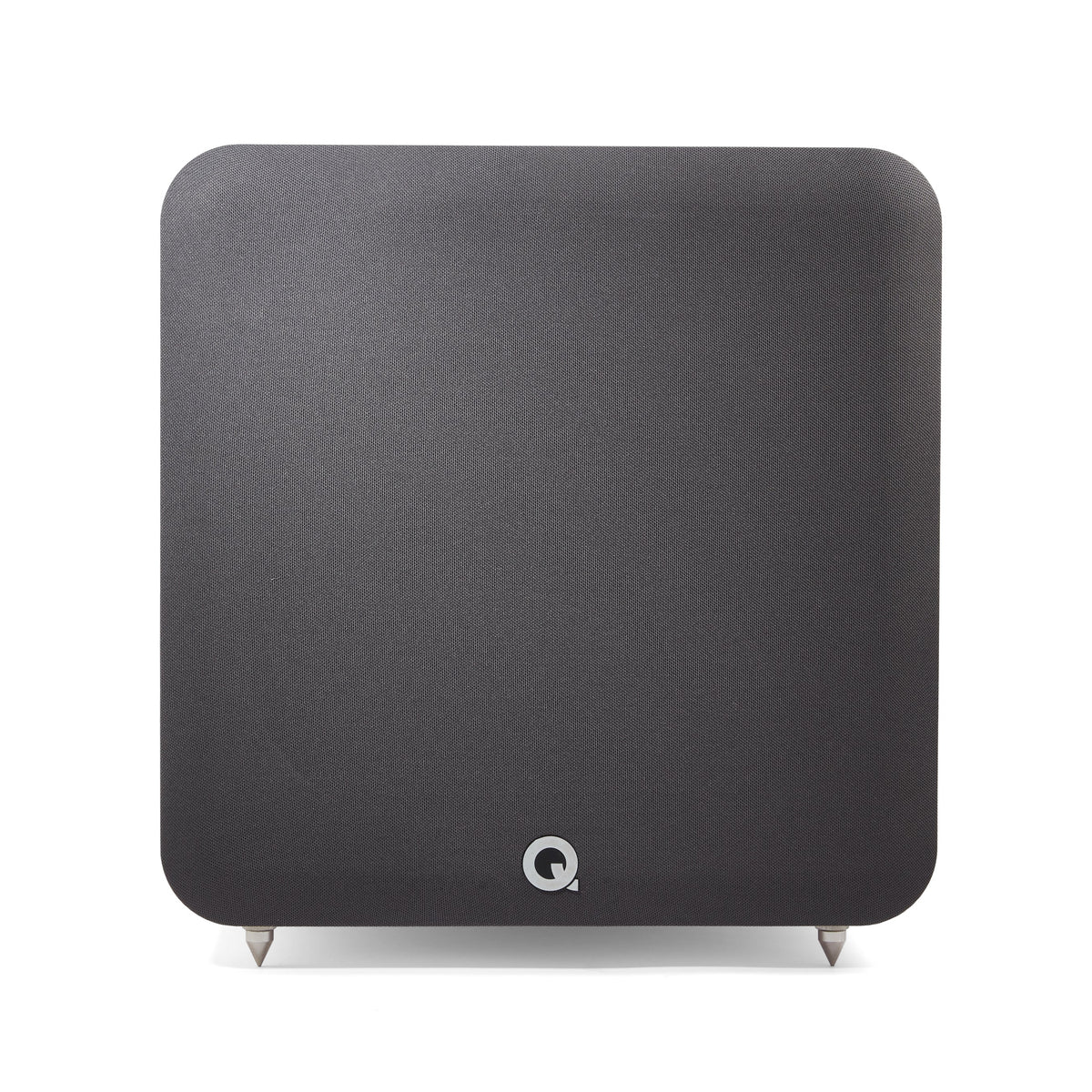

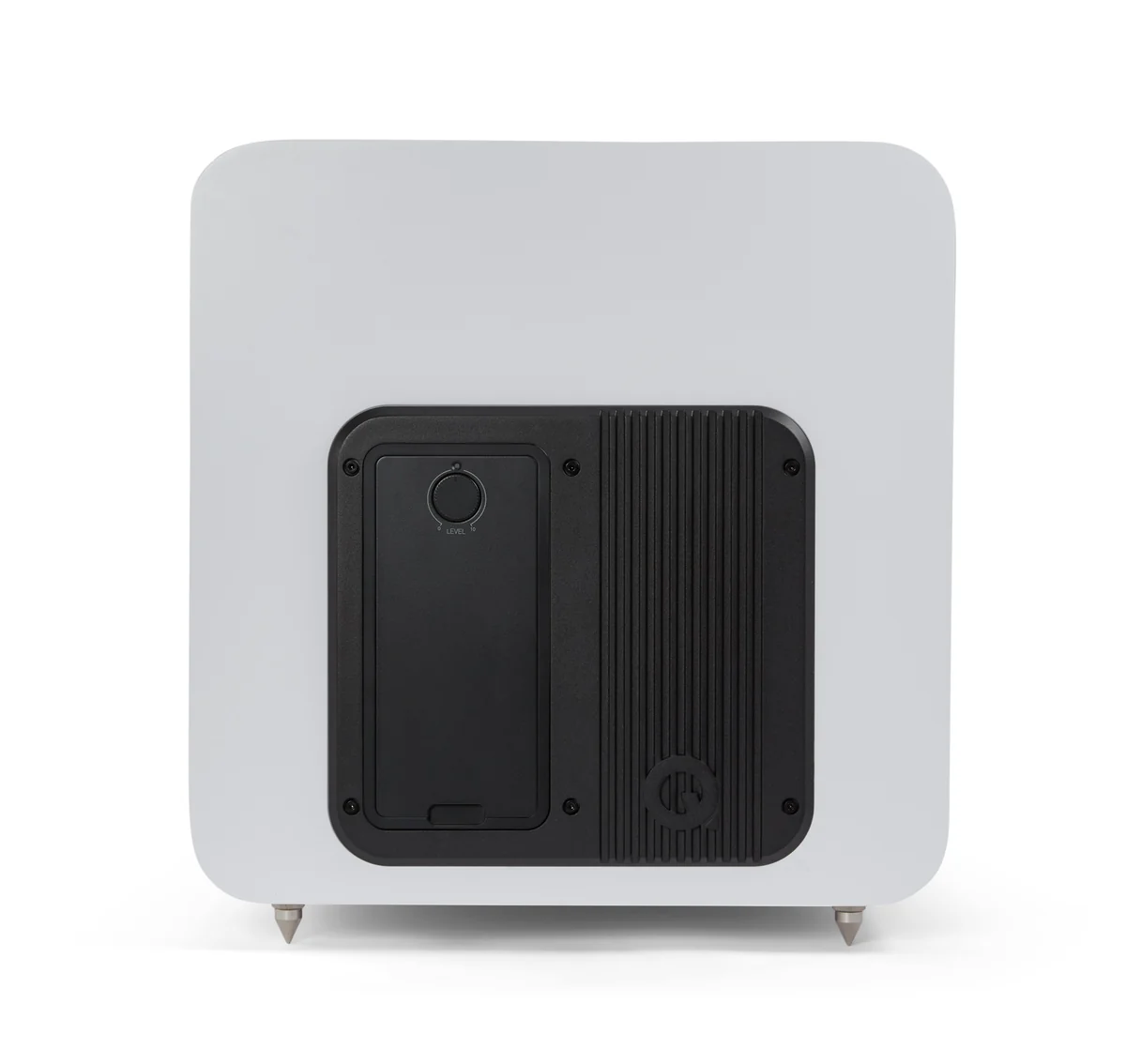

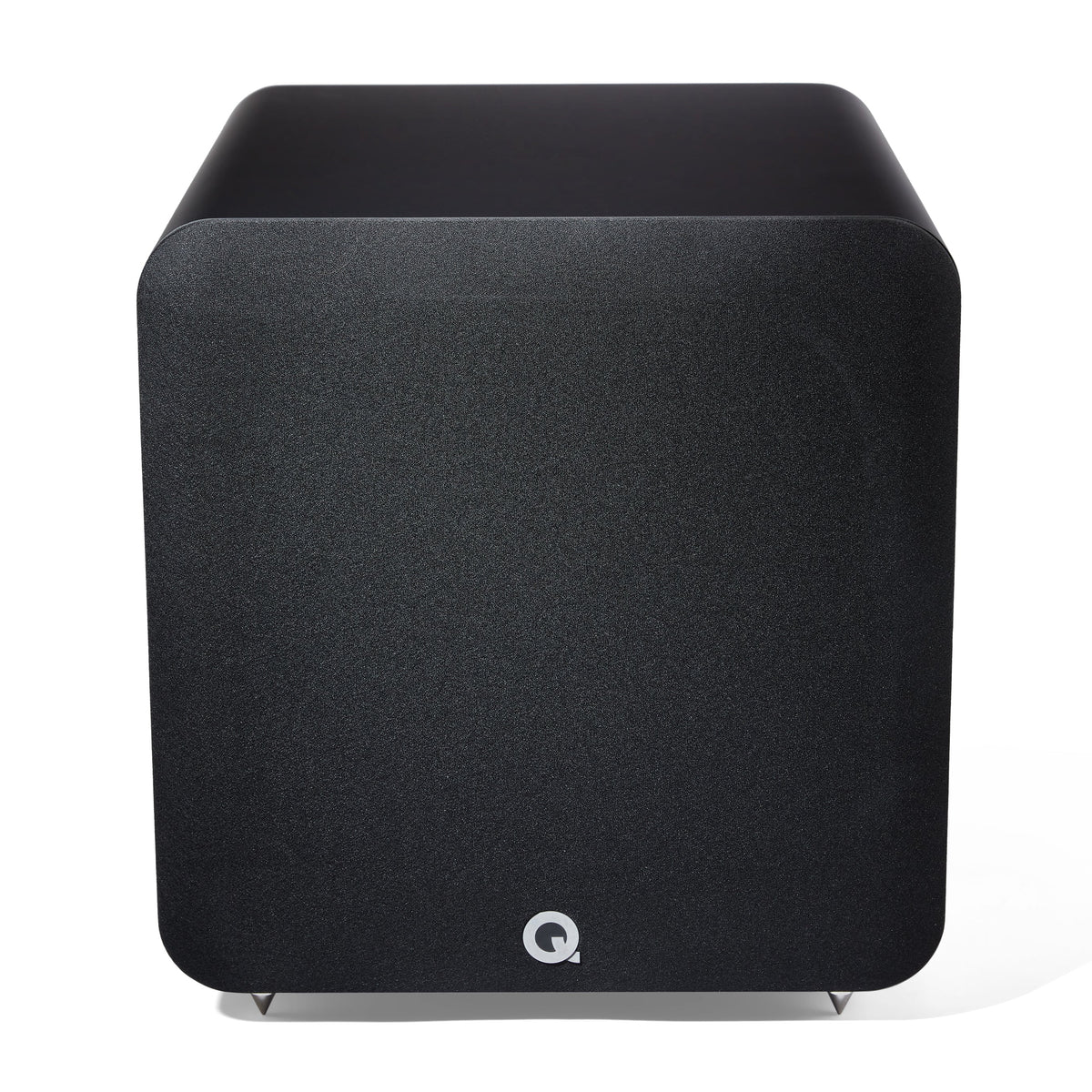

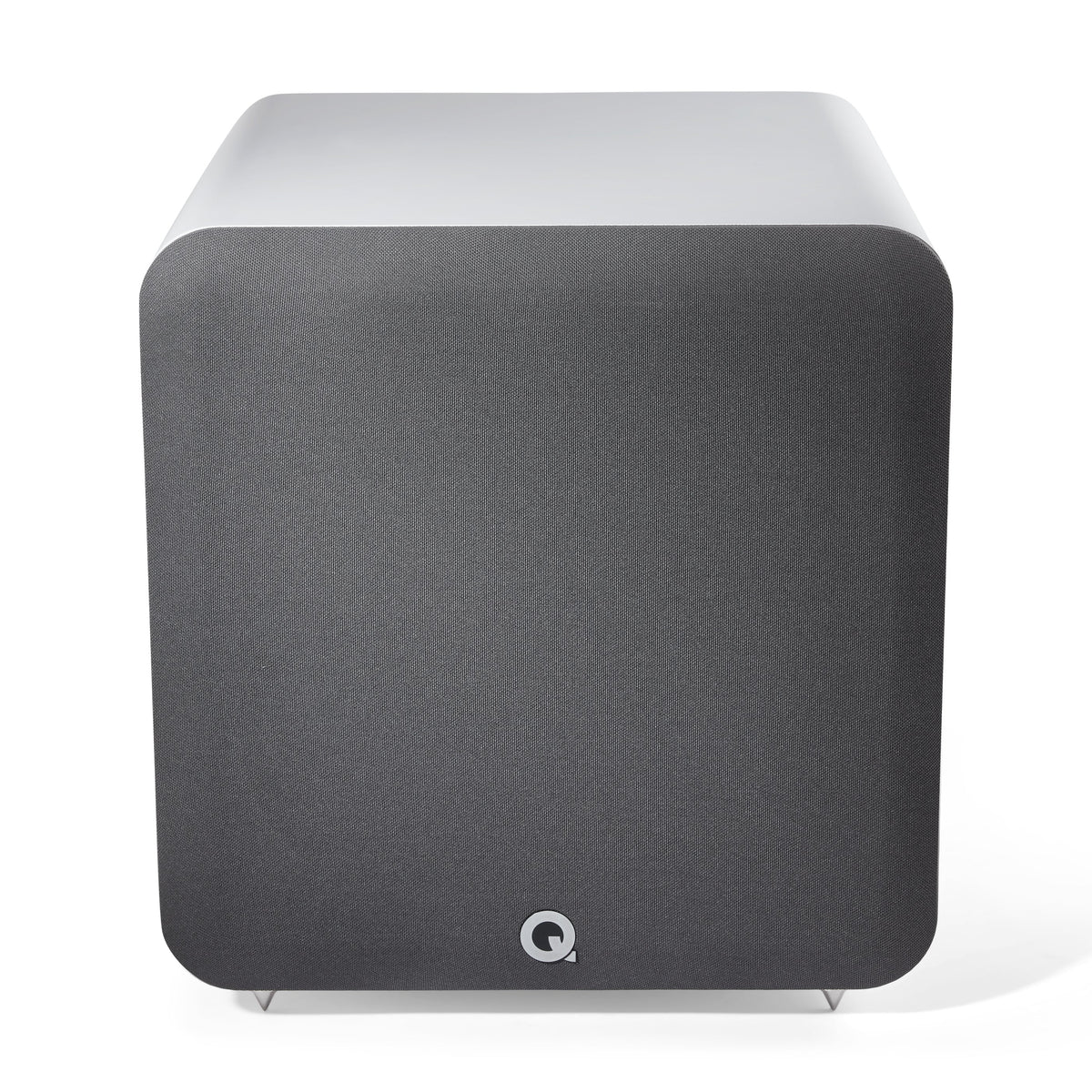

Der Q Acoustics Q Sub 120 ist in zwei zurückhaltenden Oberflächen erhältlich. Satin Black wird mit einer schwarzen Lautsprecherabdeckung kombiniert, während Satin White eine graue Abdeckung besitzt.
Die klare, minimalistische Gehäuseform passt zu modernen Stereo- und Heimkinosystemen. Trotz seiner Größe wirkt der Subwoofer dadurch sachlich und optisch ruhig.
Die Abdeckung ist magnetisch befestigt und kann ohne sichtbare Halterungen abgenommen werden. Im täglichen Betrieb schützt sie den großen Tieftöner vor versehentlichen Berührungen.
Zum Lieferumfang gehören verstellbare Spikes, Sicherungsmuttern und Schutzabdeckungen. Damit kann der Q Sub 120 stabil auf verschiedenen Bodenbelägen aufgestellt werden.
Q Acoustics Q Sub 120 bei Schüring High End
Der Q Acoustics Q Sub 120 verbindet einen 305-mm-Tieftöner, 300 Watt kontinuierliche Verstärkerleistung und eine DSP-gestützte Abstimmung mit einem stabilen geschlossenen Gehäuse. Er ist die leistungsstärkste Wahl innerhalb der Q-Sub-Serie und eignet sich besonders für große Räume, hochwertige Standlautsprecher und dynamische Heimkinosysteme.
Eine individuelle Beratung zum Q Acoustics Q Sub 120, zur Auswahl des passenden Q-Sub-Modells und zur optimalen Integration erhalten Sie bei Schüring High End. Wir unterstützen Sie bei der Abstimmung auf Ihre Lautsprecher, Ihre Elektronik, die Raumgröße und die gewünschte Wiedergabelautstärke.
Sie erreichen uns telefonisch unter 040 71097635 oder per E-Mail an mail@schuering-highend.de.
