Beschreibung
Pro-Ject Head Box DS3 B als vollsymmetrischer Kopfhörerverstärker
Die Pro-Ject Head Box DS3 B ist ein vollständig symmetrischer und diskret aufgebauter High-End-Kopfhörerverstärker für anspruchsvolle dynamische Kopfhörer, Magnetostaten und In-Ear-Monitore. Mit einer Ausgangsleistung von bis zu 1.500 Milliwatt am symmetrischen Ausgang besitzt sie genügend Leistungsreserven, um auch Kopfhörer mit hohem Strombedarf kontrolliert anzutreiben.
Gegenüber der vorherigen DS2-Generation wurde der Verstärker technisch grundlegend weiterentwickelt. Die Pro-Ject Head Box DS3 B verwendet keine integrierten Verstärkerchips in ihrer Ausgangsstufe, sondern eine vollständig diskrete Verstärkerschaltung. Einzelne Bauteile übernehmen dabei die jeweiligen Aufgaben innerhalb der Signalverarbeitung. Dadurch konnte Pro-Ject die Schaltung gezielt auf geringe Verzerrungen, niedriges Grundrauschen und eine hohe Stromlieferfähigkeit abstimmen.
Für den Anschluss analoger Quellen stehen symmetrische XLR- und unsymmetrische RCA-Eingänge zur Verfügung. Kopfhörer können über 4-Pin-XLR, symmetrische 4,4-mm-Pentaconn-Klinke sowie über unsymmetrische 3,5- und 6,3-mm-Anschlüsse betrieben werden. Alle vier Kopfhörerausgänge befinden sich gut zugänglich auf der Vorderseite.
Vollsymmetrischer Signalweg für RCA und XLR
Das Herzstück der Pro-Ject Head Box DS3 B ist ihre vollständig symmetrische Signalverarbeitung. Bei Verwendung der XLR-Eingänge werden die positiven und negativen Signalanteile beider Kanäle getrennt durch die Verstärkerschaltung geführt.
Auch ein über RCA eingespeistes unsymmetrisches Signal wird intern so aufbereitet, dass der symmetrische Verstärkeraufbau genutzt werden kann. Damit ist die Head Box nicht zwingend auf eine Quelle mit XLR-Ausgängen angewiesen.
Bei einem symmetrischen Signalweg besitzt jeder Kanal zwei gegenphasige Verstärkerpfade. Der linke und rechte Kanal werden zudem unabhängig voneinander geführt. Diese Konstruktion unterstützt eine hohe Kanaltrennung und reduziert gemeinsame Massewege innerhalb der Ausgangsstufe.
Die Pro-Ject Head Box DS3 B erreicht am symmetrischen Ausgang ein Übersprechen von weniger als −83 Dezibel bei 10 Kilohertz. Eine präzise Kanaltrennung ist bei der Kopfhörerwiedergabe besonders wichtig, da Unterschiede in der räumlichen Zuordnung unmittelbar wahrgenommen werden.
Diskrete Verstärkerschaltung
Während viele kompakte Kopfhörerverstärker auf vollständig integrierte Operations- oder Leistungsverstärker setzen, verwendet die Pro-Ject Head Box DS3 B eine diskret aufgebaute Ausgangsstufe. Transistoren, Widerstände und weitere Komponenten werden dabei einzeln entsprechend ihrer jeweiligen Funktion ausgewählt.
Ein diskreter Aufbau ist nicht grundsätzlich besser als eine integrierte Lösung, bietet dem Entwickler jedoch mehr Freiheit bei der Dimensionierung der Schaltung. Ruhestrom, Verstärkung, Stromlieferfähigkeit und Signalwege lassen sich gezielt auf die gewünschte Anwendung abstimmen.
Pro-Ject hat den Innenaufbau auf kurze und kontrollierte Signalwege ausgelegt. Die Schaltung soll das Eingangssignal möglichst unverändert verstärken und auch bei hohen Leistungsanforderungen stabil arbeiten.
Am symmetrischen Ausgang gibt der Hersteller einen Gesamtklirrfaktor von weniger als 0,002 Prozent bei 1 Kilohertz und 500 Millivolt Eingangsspannung an. Der A-bewertete Signal-Rausch-Abstand liegt bei mehr als 118 Dezibel. Diese Werte schaffen die technische Grundlage für eine saubere und transparente Kopfhörerwiedergabe.
Bis zu 1.500 Milliwatt Ausgangsleistung
Die symmetrische Ausgangsstufe der Pro-Ject Head Box DS3 B erreicht ihre höchste Leistung an einer Last von 32 Ohm. Hier stehen bis zu 1.500 Milliwatt zur Verfügung. Damit eignet sich der Verstärker auch für zahlreiche magnetostatische Kopfhörer und niederohmige Modelle mit geringerem Wirkungsgrad.
An 16 Ohm beträgt die symmetrische Leistung 900 Milliwatt, während an 8 Ohm 510 Milliwatt bereitstehen. Hochohmige Kopfhörer profitieren von der hohen Ausgangsspannung des symmetrischen Aufbaus. An einer Last von 300 Ohm liefert die Head Box DS3 B noch 560 Milliwatt.
Die unsymmetrischen Ausgänge stellen ebenfalls hohe Leistungsreserven bereit. Pro-Ject gibt hier 620 Milliwatt an 8 Ohm, 750 Milliwatt an 16 Ohm, 730 Milliwatt an 32 Ohm und 200 Milliwatt an 300 Ohm an.
Die Leistung wird nicht lediglich für besonders hohe Lautstärken benötigt. Ausreichende Reserven ermöglichen es dem Verstärker, dynamische Spitzen ohne frühzeitige Begrenzung wiederzugeben und die Membranen des Kopfhörers auch bei komplexen Musikpassagen kontrolliert anzutreiben.
Vier Kopfhöreranschlüsse

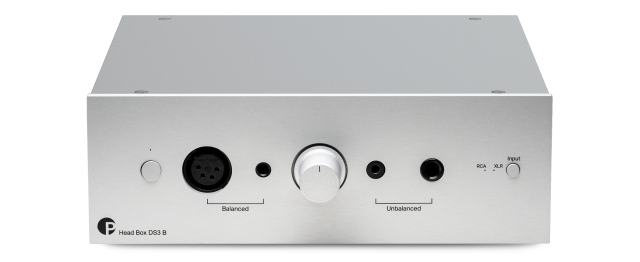

Die Pro-Ject Head Box DS3 B bietet insgesamt vier Kopfhörerausgänge. Für symmetrisch beschaltete Kopfhörer stehen ein 4-Pin-XLR-Anschluss und eine 4,4-mm-Pentaconn-Buchse zur Verfügung.
Der 4-Pin-XLR-Anschluss ist bei hochwertigen stationären Kopfhörern weit verbreitet. Linker und rechter Kanal besitzen jeweils getrennte positive und negative Verbindungen, sodass kein gemeinsamer Massekontakt verwendet wird.
Die symmetrische 4,4-mm-Buchse ermöglicht den direkten Anschluss zahlreicher aktueller Kopfhörer und In-Ear-Monitore. Der kompakte Pentaconn-Standard wird zunehmend bei hochwertigen mobilen und stationären Kopfhörerkabeln eingesetzt.
Für klassische unsymmetrische Kopfhörerkabel besitzt die Pro-Ject Head Box DS3 B jeweils eine 3,5- und eine 6,3-mm-Stereoklinkenbuchse. Dadurch sind in vielen Fällen keine zusätzlichen Adapter erforderlich.
Die vier Ausgänge können gleichzeitig verwendet werden. Werden mehrere Kopfhörer angeschlossen, verteilt sich die verfügbare Ausgangsleistung entsprechend den jeweiligen Impedanzen auf die angeschlossenen Lasten. Außerdem wird die Lautstärke zentral geregelt und kann nicht für jeden Kopfhörer separat angepasst werden.
Geeignet für Kopfhörer ab 8 Ohm
Pro-Ject empfiehlt die Pro-Ject Head Box DS3 B für Kopfhörer mit einer Impedanz ab 8 Ohm. Damit deckt sie ein breites Spektrum aktueller Kopfhörerkonstruktionen ab.
Niederohmige Magnetostaten benötigen häufig eine hohe Stromlieferfähigkeit. Hochohmige dynamische Kopfhörer stellen dagegen höhere Anforderungen an die verfügbare Ausgangsspannung. Die symmetrische Ausgangsstufe bietet für beide Konzepte entsprechende Leistungsreserven.
Auch empfindlichere Kopfhörer können von dem niedrigen Grundrauschen der Verstärkerschaltung profitieren. Bei besonders sensiblen In-Ear-Monitoren sollten Lautstärke und Anschlussart dennoch vorsichtig gewählt werden, da die Head Box DS3 B als leistungsstarker stationärer Verstärker ausgelegt ist.
Welche Verbindung den größten praktischen Vorteil bietet, hängt vom verwendeten Kopfhörer ab. Ein symmetrisches Kabel erhöht nicht automatisch die Qualität des Kopfhörers, ermöglicht jedoch die vollständige Nutzung der symmetrischen Ausgangsstufe und ihrer höheren Leistungsreserven.
Unterschiedliche Verstärkung für RCA und XLR
Die Verstärkung der Pro-Ject Head Box DS3 B hängt sowohl vom verwendeten Eingang als auch vom gewählten Kopfhörerausgang ab. Dadurch berücksichtigt Pro-Ject die typischen Pegelunterschiede zwischen unsymmetrischen und symmetrischen Quellgeräten.
Bei Verwendung des unsymmetrischen Kopfhörerausgangs beträgt die Verstärkung 8 Dezibel über RCA und 2 Dezibel über XLR. Der symmetrische Kopfhörerausgang arbeitet mit 12 Dezibel Verstärkung am RCA-Eingang und 6 Dezibel am XLR-Eingang.
Symmetrische Quellen liefern häufig eine höhere Ausgangsspannung als ihre RCA-Ausgänge. Die geringere Verstärkung am XLR-Eingang verhindert deshalb, dass der nutzbare Bereich des Lautstärkereglers unnötig eingeschränkt wird.
Im Gegensatz zur Head Box DS2 B besitzt die DS3 B keine vom Nutzer wählbaren Gain- und Current-Schalter. Die Verstärkungsstruktur wurde stattdessen fest auf die jeweilige Kombination aus Eingang und Ausgang abgestimmt.
RCA- und XLR-Eingänge für analoge Quellen

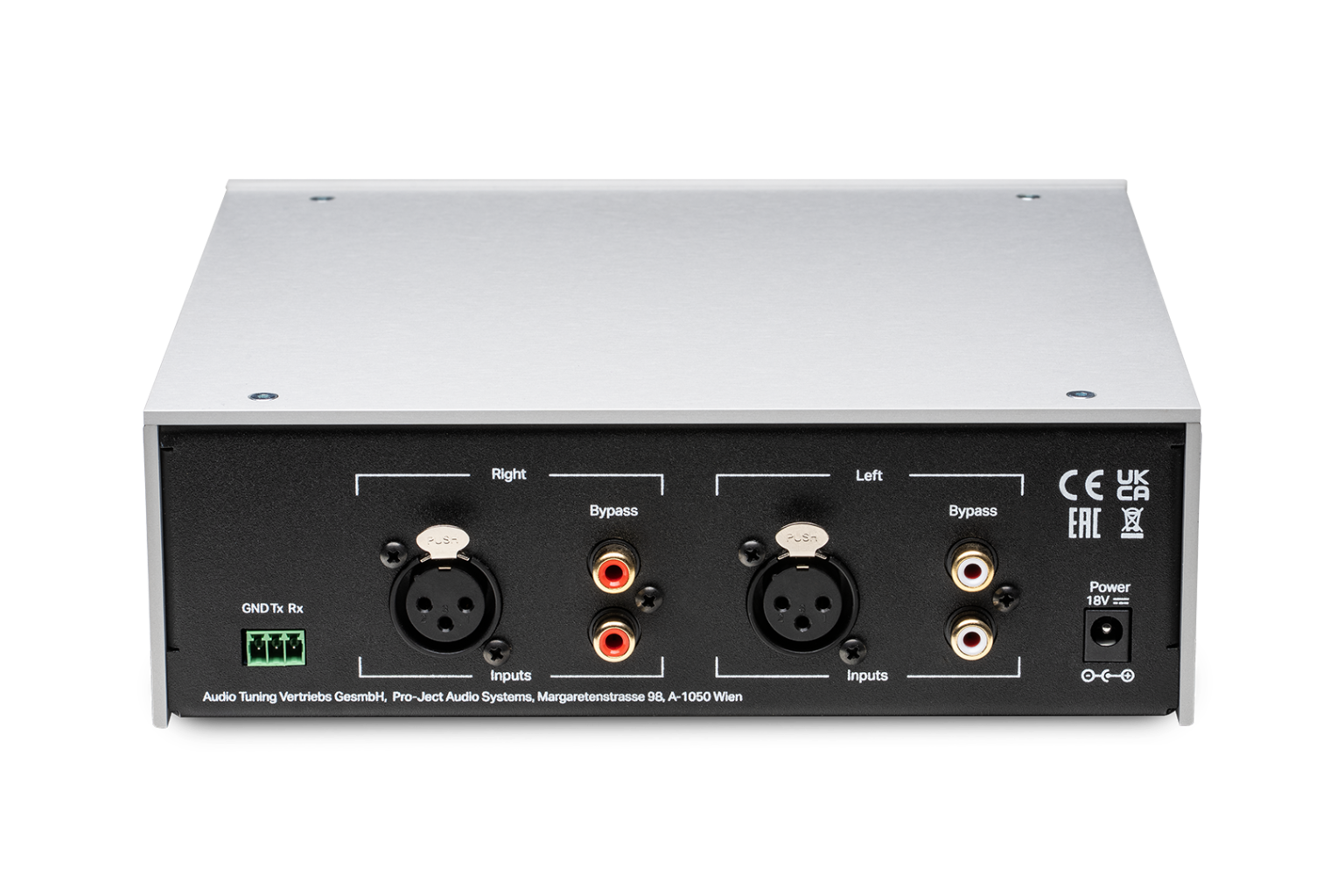

Auf der Rückseite befinden sich ein Paar RCA- und ein Paar XLR-Eingänge. Damit lässt sich die Pro-Ject Head Box DS3 B direkt mit CD- und SACD-Playern, Streamern, D/A-Wandlern, Phonovorstufen oder analogen Vorverstärkern verbinden.
Die Auswahl zwischen RCA und XLR erfolgt über eine Taste auf der Frontseite. Eine Anzeige informiert darüber, welcher Eingang aktiv ist.
Besitzt das Quellgerät echte symmetrische Ausgänge, bietet sich die XLR-Verbindung an. Bei kurzen Kabelwegen kann jedoch auch die RCA-Verbindung eine hochwertige Wiedergabe ermöglichen, da das eingehende Signal intern in die symmetrische Verstärkungsstruktur überführt wird.
Die Entscheidung sollte daher nicht allein anhand der Steckerform getroffen werden. Ausgangsstufe, Pegel und interne Schaltung des Quellgerätes spielen ebenfalls eine Rolle.
RCA-Bypass-Ausgang zur Systemintegration
Zusätzlich zu den beiden Eingangspaaren besitzt die Pro-Ject Head Box DS3 B einen unsymmetrischen RCA-Bypass-Ausgang. Das eingehende RCA-Signal kann damit an eine weitere Komponente weitergeleitet werden.
Diese Funktion ist praktisch, wenn eine Quelle sowohl den Kopfhörerverstärker als auch einen Vollverstärker oder Vorverstärker versorgen soll. Ein zusätzlicher Ausgang am Quellgerät wird dadurch nicht benötigt.
Der Bypass-Anschluss ist nicht als geregelter Vorverstärkerausgang vorgesehen. Die Lautstärke der angeschlossenen Anlage wird deshalb weiterhin am nachfolgenden Verstärker eingestellt.
Für XLR steht kein entsprechender Durchschleifausgang zur Verfügung. Soll eine symmetrische Quelle gleichzeitig mehrere Geräte versorgen, müssen deren Anschlussmöglichkeiten separat geprüft werden.
Frequenzgang und geringe Verzerrungen
Der Frequenzgang der Pro-Ject Head Box DS3 B bleibt zwischen 20 Hertz und 20 Kilohertz innerhalb einer Abweichung von weniger als −0,2 Dezibel. Der Verstärker ist damit auf eine breitbandige und tonale neutrale Übertragung ausgelegt.
Am unsymmetrischen Ausgang beträgt der Gesamtklirrfaktor weniger als 0,004 Prozent. Der Signal-Rausch-Abstand liegt dort bei mehr als 105 Dezibel. Der symmetrische Ausgang erreicht mit weniger als 0,002 Prozent Verzerrung und mehr als 118 Dezibel Signal-Rausch-Abstand nochmals bessere Messwerte.
Diese Unterschiede ergeben sich aus der jeweiligen Ausgangstopologie. Die unsymmetrischen Anschlüsse bleiben dennoch eine hochwertige Lösung für Kopfhörer, die konstruktionsbedingt keinen symmetrischen Betrieb ermöglichen.
Klanglich soll die Pro-Ject Head Box DS3 B keine bewusst warme oder analytische Signatur erzeugen. Ihre Aufgabe besteht darin, den angeschlossenen Kopfhörer kontrolliert anzutreiben und die Eigenschaften der Quelle möglichst unverfälscht weiterzugeben.
RS232 für professionelle Steuerungssysteme
Die Pro-Ject Head Box DS3 B verfügt über eine RS232-Schnittstelle. Diese ermöglicht die Einbindung in professionelle Steuerungs- und Automationssysteme.
Über entsprechende Befehle können zentrale Funktionen aus der Ferne gesteuert oder abgefragt werden. Das ist besonders für individuell geplante HiFi-Räume, Heimkinos, Hotels und andere fest installierte Systeme interessant.
Die Schnittstelle arbeitet mit einem dokumentierten Protokoll. Dadurch können Integratoren die Pro-Ject Head Box DS3 B in eine vorhandene Bedienoberfläche oder zentrale Steuerung aufnehmen.
Für den normalen Betrieb auf dem Schreibtisch oder im HiFi-Rack wird RS232 nicht benötigt. Das Gerät kann vollständig über seine Bedienelemente auf der Vorderseite gesteuert werden.
Vollaluminiumgehäuse in Silber oder Schwarz
Die Verstärkerschaltung befindet sich in einem stabilen Vollaluminiumgehäuse. Aluminium bietet eine hohe mechanische Stabilität und unterstützt zugleich die Abschirmung gegen elektromagnetische Störeinflüsse.
Das Gehäuse folgt den kompakten Abmessungen der Pro-Ject-DS-Serie und lässt sich mit weiteren Komponenten des Herstellers kombinieren. Die klare Frontgestaltung bietet direkten Zugriff auf Eingangswahl, Lautstärkeregelung und alle vier Kopfhöreranschlüsse.
Die Pro-Ject Head Box DS3 B ist in Silber oder Schwarz erhältlich. Auf die optionalen Echtholzseitenteile der DS2-Version verzichtet die neue Generation zugunsten eines durchgängigen Vollaluminiumgehäuses.
Entwicklung und Fertigung in Europa
Die Pro-Ject Head Box DS3 B wird in Europa entwickelt und gefertigt. Pro-Ject verbindet damit kurze Produktionswege mit einer kontrollierten Verarbeitung und langfristigen Ersatzteilversorgung.
Der diskrete Verstärkeraufbau, das mechanisch stabile Gehäuse und die analoge Schaltung sind auf eine lange Nutzungsdauer ausgelegt. Die Head Box beschränkt sich bewusst auf die analoge Kopfhörerverstärkung und enthält weder einen D/A-Wandler noch Netzwerk- oder Bluetooth-Funktionen.
Dadurch kann sie unabhängig von wechselnden digitalen Standards eingesetzt werden. Ein vorhandener DAC, Streamer oder CD-Player übernimmt die Quellenverarbeitung, während sich die Pro-Ject Head Box DS3 B ausschließlich auf die Verstärkung des analogen Signals konzentriert.
Pro-Ject Head Box DS3 B bei Schüring High End
Die Pro-Ject Head Box DS3 B verbindet eine vollständig symmetrische, diskrete Verstärkerschaltung mit bis zu 1.500 Milliwatt Ausgangsleistung und vier unterschiedlichen Kopfhöreranschlüssen. Sie eignet sich für anspruchsvolle dynamische Kopfhörer, Planarmagneten und zahlreiche In-Ear-Monitore.
Bei Schüring High End beraten wir Sie zur passenden Anschlussart und zur Kombination mit Ihrem Kopfhörer und Quellgerät. Dabei prüfen wir, ob 4-Pin-XLR, 4,4-mm-Pentaconn oder einer der unsymmetrischen Ausgänge für Ihr System die sinnvollste Lösung darstellt.
Vereinbaren Sie Ihren persönlichen Hörtermin oder lassen Sie sich individuell beraten. Sie erreichen uns telefonisch unter 040 71097635 oder per E-Mail an mail@schuering-highend.de.
