Pro-Ject Head Box DS2 B als vollsymmetrischer Kopfhörerverstärker
Die Pro-Ject Head Box DS2 B ist ein leistungsstarker, vollsymmetrisch aufgebauter Kopfhörerverstärker für anspruchsvolle dynamische Kopfhörer, magnetostatische Modelle und empfindliche In-Ear-Monitore. Mit einer Gesamtleistung von bis zu 1.100 Milliwatt, vier Verstärkungsstufen und drei wählbaren Current-Einstellungen lässt sie sich gezielt an sehr unterschiedliche Kopfhörerkonzepte anpassen.
Im Inneren arbeitet die Pro-Ject Head Box DS2 B nach einem konsequenten Doppel-Mono-Prinzip. Die Schaltungen des linken und rechten Kanals werden getrennt geführt, um gegenseitige Beeinflussungen zu minimieren und eine präzise Kanaltrennung zu erreichen. Für den Anschluss stehen sowohl symmetrische XLR- als auch unsymmetrische RCA-Eingänge zur Verfügung.
Frontseitig besitzt der Kopfhörerverstärker einen symmetrischen 4-Pin-XLR-Ausgang und einen klassischen unsymmetrischen 6,3-mm-Klinkenanschluss. Beide Ausgänge lassen sich gleichzeitig verwenden, sodass zwei Personen gemeinsam Musik hören können.
Leistungsreserven für unterschiedliche Kopfhörerkonzepte
Moderne Kopfhörer unterscheiden sich erheblich hinsichtlich Impedanz, Wirkungsgrad und Strombedarf. Ein empfindlicher In-Ear-Monitor benötigt nur geringe Ausgangsleistung und reagiert besonders kritisch auf Grundrauschen. Hochohmige dynamische Kopfhörer verlangen dagegen eine ausreichende Ausgangsspannung, während viele magnetostatische Modelle einen hohen Strombedarf besitzen.
Die Pro-Ject Head Box DS2 B wurde für diesen großen Anwendungsbereich entwickelt. Pro-Ject empfiehlt sie für Kopfhörer mit Impedanzen zwischen 8 und 600 Ohm. Damit kann sie sowohl niederohmige Mobilkopfhörer und In-Ear-Monitore als auch hochohmige Studiokopfhörer oder anspruchsvolle Planarmagneten antreiben.
Die Ausgangsleistung beträgt zweimal 550 Milliwatt an 33 Ohm bei gleichzeitiger Ansteuerung beider Kanäle. Die häufig genannte Leistung von 1.100 Milliwatt bezeichnet somit die addierte Leistung beider Kanäle und nicht 1.100 Milliwatt pro Kanal.
Diese Leistungsreserven schaffen die Grundlage für eine kontrollierte Wiedergabe dynamischer Impulse. Gerade Kopfhörer mit geringem Wirkungsgrad profitieren von einem Verstärker, der auch bei komplexen Musikpassagen ausreichend Spannung und Strom bereitstellen kann.
Vollsymmetrischer Doppel-Mono-Aufbau
Der innere Aufbau der Pro-Ject Head Box DS2 B folgt einer symmetrischen Doppel-Mono-Architektur. Linker und rechter Kanal besitzen jeweils eine eigene Verstärkungsstruktur, wodurch Übersprechen und unerwünschte Wechselwirkungen zwischen den Kanälen reduziert werden.
Eine gute Kanaltrennung ist für die Kopfhörerwiedergabe besonders relevant. Da beide Schallwandler unmittelbar an den Ohren arbeiten, werden Unterschiede in der räumlichen Zuordnung und Kanalbalance sehr deutlich wahrgenommen. Der Doppel-Mono-Aufbau unterstützt daher eine stabile Platzierung von Stimmen und Instrumenten.
Bei Verwendung des symmetrischen 4-Pin-XLR-Ausgangs stehen für beide Kopfhörerkanäle getrennte positive und negative Signalpfade zur Verfügung. Die Rückleiter des linken und rechten Kanals werden nicht über eine gemeinsame Masse geführt.
Diese Konfiguration kann Übersprechen reduzieren und die Kontrolle über die angeschlossenen Treiber verbessern. Voraussetzung ist ein entsprechend beschaltetes Kopfhörerkabel mit 4-Pin-XLR-Stecker.
Symmetrische und unsymmetrische Eingänge
Auf der Rückseite bietet die Pro-Ject Head Box DS2 B jeweils ein Paar symmetrische XLR- und unsymmetrische RCA-Eingänge. Dadurch kann sie mit einer Vielzahl analoger Quellen verbunden werden.
Die XLR-Eingänge eignen sich für D/A-Wandler, Streamer, CD-Player oder Vorverstärker mit symmetrischen Analogausgängen. Bei einer solchen Verbindung wird das symmetrische Signal ohne vorherige Zusammenführung der beiden Signalhälften an die interne Verstärkerschaltung weitergeleitet.
Für Komponenten mit klassischen Cinch-Ausgängen stehen die RCA-Eingänge zur Verfügung. Direkt hinter der Eingangsstufe arbeitet ein Phaseninvertierer, der das unsymmetrische Eingangssignal in eine symmetrische Signalstruktur umwandelt.
Dadurch kann auch eine über RCA angeschlossene Quelle den symmetrischen Doppel-Mono-Aufbau der Pro-Ject Head Box DS2 B nutzen. Das ist besonders praktisch, wenn ein hochwertiges Quellgerät nur unsymmetrische Analogausgänge besitzt.
Vier wählbare Gain-Einstellungen
Die Verstärkung eines Kopfhörerverstärkers muss zur Empfindlichkeit und Impedanz des angeschlossenen Kopfhörers passen. Eine zu hohe Verstärkung verkürzt den nutzbaren Regelweg des Lautstärkestellers und kann bei empfindlichen Modellen hörbares Grundrauschen begünstigen. Eine zu niedrige Verstärkung reicht bei leisen oder hochohmigen Kopfhörern möglicherweise nicht aus.
Die Pro-Ject Head Box DS2 B bietet deshalb vier wählbare Gain-Stufen. Bei unsymmetrischem Betrieb stehen Verstärkungswerte von 0, 3, 9 und 12 Dezibel zur Verfügung. Für den symmetrischen Ausgang werden 6, 9, 15 und 18 Dezibel angegeben.
Mit den niedrigen Einstellungen lässt sich der Lautstärkebereich feinfühlig an empfindliche Kopfhörer und In-Ear-Monitore anpassen. Die höheren Stufen schaffen zusätzliche Spannungsreserven für Kopfhörer, die einen stärkeren Eingangspegel benötigen.
Die Gain-Auswahl verändert nicht die maximale Qualität der Quelle, sondern passt das Verhältnis zwischen Eingangsspannung, Verstärkung und Lautstärkeregelung an. Die niedrigste Einstellung, mit der die gewünschte Abhörlautstärke sicher erreicht wird, bietet in vielen Anlagen den größten nutzbaren Regelbereich.
Drei Current-Einstellungen für die Lastanpassung
Ergänzend zur Verstärkung bietet die Pro-Ject Head Box DS2 B drei Current-Einstellungen. Diese dienen der Anpassung der Ausgangsstufe an Kopfhörer mit unterschiedlichem Strombedarf.
Niederohmige und magnetostatische Kopfhörer können vergleichsweise viel Strom verlangen. Hochohmige dynamische Modelle benötigen dagegen meist eine höhere Ausgangsspannung, ziehen jedoch weniger Strom. Die Current-Auswahl ermöglicht eine gezieltere Abstimmung der Ausgangsstufe auf diese unterschiedlichen Lastbedingungen.
Auch sensible In-Ear-Monitore profitieren von einer passenden Einstellung. Bei ihnen stehen ein niedriger Grundgeräuschpegel, ein fein nutzbarer Lautstärkebereich und eine kontrollierte Leistungsabgabe im Vordergrund.
Durch die Kombination aus vier Gain- und drei Current-Stufen bietet die Pro-Ject Head Box DS2 B zahlreiche Anpassungsmöglichkeiten. Damit kann sie innerhalb einer Kopfhörersammlung für sehr unterschiedliche Modelle eingesetzt werden, ohne auf eine einzige feste Verstärkercharakteristik beschränkt zu sein.
TPA6120A2-Ausgangsstufen von Texas Instruments
In der Ausgangsstufe verwendet die Pro-Ject Head Box DS2 B Verstärkerchips des Typs TPA6120A2 von Texas Instruments. Diese Bausteine wurden speziell für hochwertige Kopfhörerverstärker entwickelt und zeichnen sich durch eine hohe Bandbreite, geringe Verzerrungen und eine leistungsfähige Stromabgabe aus.
Durch den Doppel-Mono-Aufbau wird jeder Kanal separat verstärkt. Die symmetrische Architektur benötigt für beide Signalrichtungen eigene Verstärkerpfade und ermöglicht so die getrennte Ansteuerung der positiven und negativen Anschlüsse des Kopfhörers.
Pro-Ject gibt für die Head Box DS2 B einen Frequenzgang von 20 Hertz bis 20 Kilohertz mit einer Abweichung von lediglich ±0,2 Dezibel an. Der Signal-Rausch-Abstand erreicht bei voller Leistung und A-Bewertung 98 Dezibel. Der Gesamtklirrfaktor einschließlich Rauschen liegt unter 0,02 Prozent.
Diese Werte zeigen, dass die Ausgangsstufe auf eine neutrale und rauscharme Verstärkung ausgelegt wurde. Die klangliche Charakteristik soll nicht durch eine bewusste Tonformung entstehen, sondern durch die möglichst kontrollierte Ansteuerung des verwendeten Kopfhörers.
Symmetrischer 4-Pin-XLR-Ausgang
Der 4-Pin-XLR-Anschluss auf der Vorderseite ist für symmetrisch beschaltete Kopfhörer vorgesehen. Über vier separate Kontakte werden die positiven und negativen Signalpfade des linken und rechten Kanals vollständig voneinander getrennt geführt.
Diese Anschlussart vermeidet einen gemeinsamen Massekontakt der beiden Kopfhörerkanäle. Dadurch kann das Übersprechen zwischen links und rechts reduziert und die räumliche Abbildung stabilisiert werden.
Viele hochwertige Kopfhörer werden bereits mit einem 4-Pin-XLR-Kabel angeboten oder lassen sich mit einem passenden Austausch- beziehungsweise Upgrade-Kabel ausstatten. Vor dem Anschluss muss geprüft werden, ob die Pinbelegung des Kabels dem üblichen Standard entspricht.
Der symmetrische Ausgang der Pro-Ject Head Box DS2 B ist besonders interessant für Kopfhörer, deren Kabel an beiden Ohrmuscheln separat angeschlossen wird. Bei fest montierten, dreipoligen Kopfhörerkabeln ist eine symmetrische Nutzung dagegen nicht ohne eine interne Änderung der Verkabelung möglich.
6,3-mm-Ausgang für klassische Kopfhörerkabel
Neben dem symmetrischen XLR-Anschluss besitzt die Pro-Ject Head Box DS2 B einen 6,3-mm-Stereo-Klinkenausgang. Dieser ist mit klassischen unsymmetrischen Kopfhörerkabeln kompatibel und ermöglicht den direkten Betrieb zahlreicher HiFi- und Studiokopfhörer.
Der Klinkenausgang verwendet einen gemeinsamen Massekontakt für beide Kanäle. Er bietet sich an, wenn der Kopfhörer serienmäßig mit einem 6,3-mm-Stecker ausgestattet ist oder kein symmetrisches Austauschsystem unterstützt.
Beide Kopfhörerausgänge können gleichzeitig betrieben werden. Damit lassen sich beispielsweise zwei unterschiedliche Kopfhörer für gemeinsames Hören anschließen. Die Lautstärke wird jedoch zentral geregelt und kann nicht für beide Ausgänge getrennt eingestellt werden.
Wer zwei Kopfhörer gleichzeitig verwendet, sollte deshalb auf eine ähnliche Empfindlichkeit achten. Bei stark unterschiedlichen Wirkungsgraden kann einer der beiden Kopfhörer deutlich lauter spielen als der andere.
BLUE-ALPS-Potentiometer zur Lautstärkeregelung
Die Lautstärke wird über ein hochwertiges BLUE-ALPS-Potentiometer geregelt. Diese analogen Lautstärkesteller werden in zahlreichen hochwertigen Vor- und Kopfhörerverstärkern eingesetzt.
Das Potentiometer ermöglicht eine direkte analoge Pegelregelung ohne digitale Reduzierung der Signalauflösung. Der große Drehknopf auf der Frontseite erlaubt eine feinfühlige Anpassung der Lautstärke.
In Verbindung mit den vier Gain-Stufen kann der nutzbare Regelweg an den angeschlossenen Kopfhörer angepasst werden. Gerade bei empfindlichen In-Ear-Monitoren empfiehlt sich eine niedrige Verstärkung, damit die gewünschte Lautstärke nicht bereits innerhalb der ersten Millimeter des Drehbereichs erreicht wird.
Loop-Ausgänge zur Integration in die HiFi-Anlage
Zusätzlich zu den Eingängen besitzt die Pro-Ject Head Box DS2 B analoge Durchschleifausgänge. Sowohl für RCA als auch für XLR steht jeweils ein entsprechendes Ausgangspaar bereit.
Das eingehende Signal kann dadurch an eine weitere Komponente weitergeleitet werden. Die Head Box lässt sich beispielsweise zwischen einem Quellgerät und einem Vollverstärker oder zwischen einem D/A-Wandler und einem Vorverstärker integrieren, ohne einen zusätzlichen Signalausgang an der Quelle zu benötigen.
Die Loop-Ausgänge erhöhen die Flexibilität innerhalb einer bestehenden Anlage. Das ist besonders hilfreich, wenn ein Quellgerät nur ein analoges Ausgangspaar besitzt, aber sowohl die Kopfhöreranlage als auch das Lautsprechersystem versorgen soll.
12-Volt-Trigger und optionale Stromversorgung
Die Pro-Ject Head Box DS2 B verfügt über einen 12-Volt-Triggereingang und einen entsprechenden Triggerausgang. Damit kann sie gemeinsam mit kompatiblen Komponenten ein- und ausgeschaltet werden.
Diese Funktion erleichtert die Integration in ein vollständiges Pro-Ject-Box-Design-System. Der Triggerausgang kann das Steuersignal an ein weiteres Gerät weiterreichen, sodass mehrere Komponenten gemeinsam aktiviert werden.
Die Stromversorgung erfolgt über ein externes Netzteil mit 18 Volt Gleichspannung und einer Stromstärke von 1 Ampere. Darüber hinaus ist die Pro-Ject Head Box DS2 B mit ausgewählten Pro-Ject-Stromversorgungslösungen wie der Power Box DS2 Sources oder der Accu Box S2 kompatibel.
Eine externe Platzierung des Netzteils hält den Netztransformator vom empfindlichen Verstärkergehäuse fern. Dadurch werden magnetische Einstreuungen und mechanische Vibrationen innerhalb des Audiogerätes reduziert.

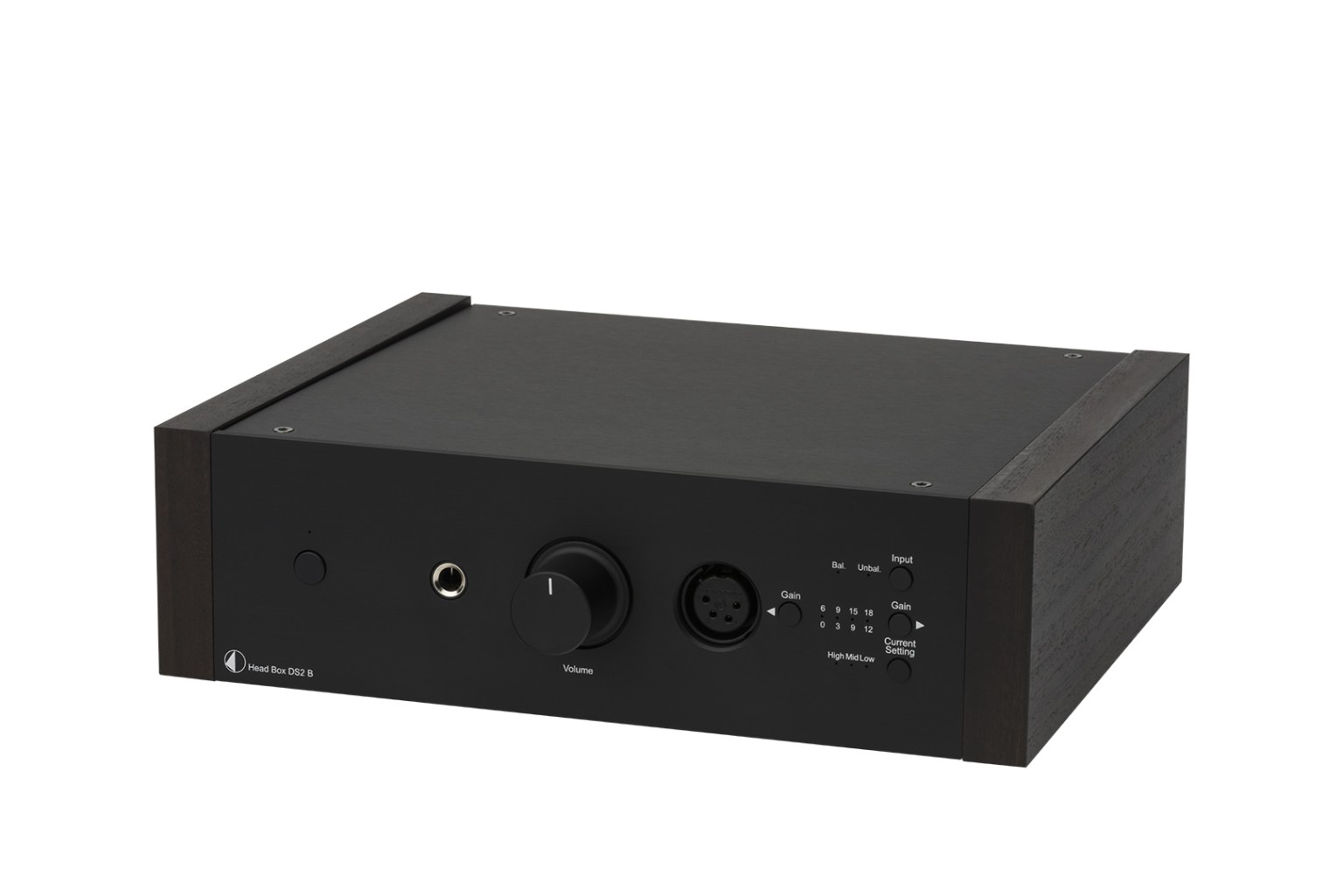

Kompaktes Gehäuse mit optionalen Echtholzseitenteilen
Die Pro-Ject Head Box DS2 B besitzt ein stabiles Metallgehäuse mit einer Frontplatte aus gebürstetem Aluminium. Sie ist in Silber oder Schwarz erhältlich und lässt sich damit optisch an unterschiedliche Komponenten und Einrichtungen anpassen.
Optional stehen Echtholzseitenteile zur Verfügung. Je nach Ausführung werden Varianten in Eukalyptus, Walnuss oder Rosenholz angeboten. Die Holzseiten vergrößern das Gehäuse geringfügig und verleihen dem kompakten Kopfhörerverstärker eine klassischere Erscheinung.
Ohne Holzseitenteile misst das Gerät 206 Millimeter in der Breite, 71 Millimeter in der Höhe und 218 Millimeter in der Tiefe. Mit Holzseitenteilen erhöht sich die Breite auf 240 Millimeter und die Höhe auf 72 Millimeter.
Pro-Ject Head Box DS2 B bei Schüring High End
Die Pro-Ject Head Box DS2 B verbindet einen vollsymmetrischen Doppel-Mono-Aufbau mit hoher Ausgangsleistung und umfangreichen Anpassungsmöglichkeiten. Vier Gain-Stufen, drei Current-Einstellungen sowie symmetrische und unsymmetrische Anschlüsse ermöglichen die Abstimmung auf zahlreiche dynamische Kopfhörer, Planarmagneten und In-Ear-Monitore.
Bei Schüring High End beraten wir Sie zur passenden Gain- und Current-Einstellung sowie zur sinnvollen Nutzung des 4-Pin-XLR-Ausgangs. Gerne prüfen wir außerdem, ob Ihr Kopfhörer für einen symmetrischen Betrieb vorbereitet ist und welche Kabelkonfiguration benötigt wird.
