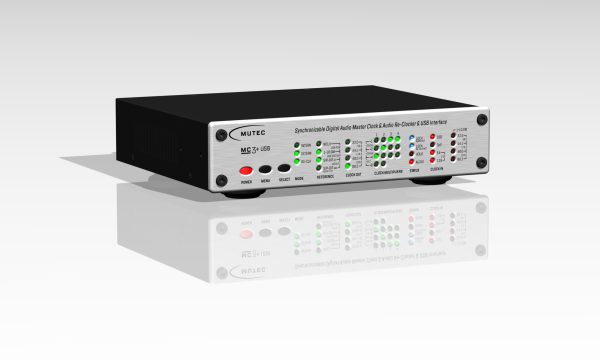

Mutec MC3+ USB – Master Clock, Re-Clocking-System und audiophiles USB-Interface auf Referenzniveau
Der Mutec MC3+ USB vereint hochpräzise Taktgenerierung, bit-transparentes Re-Clocking und ein vollständig galvanisch isoliertes asynchrones USB-Interface in einer integrierten High-End-Plattform. Entwickelt für anspruchsvolle digitale Audioketten, verbindet der Mutec MC3+ USB audiophile Musikwiedergabe im heimischen Hörraum mit professioneller Studio- und Broadcast-Tauglichkeit.
Im Zentrum steht ein konsequent durchdachtes Gesamtkonzept: digitale Signalregeneration ohne klassische Sample-Rate-Conversion, extrem präzise Taktarchitektur, flexible Formatkonvertierung sowie umfassende Referenzintegration. Innerhalb hochwertiger Master-Clock- und Re-Clocking-Systeme nimmt dieses Modell eine technisch führende Position ein.
Bit-transparentes Re-Clocking ohne Sample-Rate-Conversion
Im Gegensatz zu vielen marktüblichen Lösungen verzichtet der Mutec MC3+ USB bewusst auf klassische Abtastratenwandlung. Stattdessen arbeitet er mit einem bit-transparenten Re-Clocking-Verfahren, das die Datenstruktur des Eingangssignals unverändert belässt.
Das eingehende Signal wird mit extrem hoher interner Frequenz neu erfasst und mit einem regenerierten Ultra-Low-Jitter-Takt präzise synchronisiert. Diese REVIVE-Re-Clocking-Generation stabilisiert die zeitliche Struktur nachhaltig und sorgt für eine saubere, kohärente Datenbasis für nachgeschaltete D/A-Wandler oder Digitalprozessoren.
Die klanglichen Auswirkungen zeigen sich insbesondere in:
• gesteigerter Transparenz
• verbesserter räumlicher Abbildung
• klarerer Instrumentenplatzierung
• erhöhter Musikalität
Gegenüber der ursprünglichen MC3+-Generation wurde die Architektur weiter verfeinert, wodurch die Raumdarstellung und Detailwiedergabe nochmals optimiert wurden.
Weiterentwickelte 1G-Clock-Technologie mit digitaler Kompensation
Die integrierte 1G-Clock-Technologie bildet die Grundlage nahezu jitterfreier Referenzsignale. Im Mutec MC3+ USB wurde diese Technologie weiterentwickelt und mit optimierten Versorgungstopologien kombiniert, um versorgungsbedingte Störungen nochmals zu reduzieren.
Die Takterzeugung erfolgt digital-kompensiert und gewährleistet eine außergewöhnlich hohe Präzision der generierten Referenztakte. Während des Betriebs werden simultan erzeugt:
• Wordclock
• Super-Clock
• AES11
• S/P-DIF
Vier Wordclock-Ausgänge liefern phasensynchrone Signale bis zu 1.536 kHz. Zusätzlich können Wordclock-Paare unabhängig auf FS1×512 skaliert werden (22,5792 MHz oder 24,576 MHz). Dadurch eignet sich der Mutec MC3+ USB als zentrale Referenzquelle für High-End-DACs, CD-Player, Audio-Interfaces oder professionelles Studio-Equipment.
Externe Referenzintegration für maximale Präzision
Der Mutec MC3+ USB unterstützt die Synchronisation zu externen Referenzen, darunter:
• MUTEC REF10
• 10 MHz Rubidium-Generatoren
• 5 MHz Caesium-Generatoren
• GPS-Referenzen im Bereich 1–10 MHz
• 1 MHz und 2,5 MHz Signale
Im extern synchronisierten Re-Clocking-Modus wird das System parallel zum Audiosignal an die Referenz gekoppelt. In Verbindung mit hochpräzisen externen Taktquellen kann die absolute Genauigkeit weiter gesteigert werden – insbesondere in komplexen Studioumgebungen oder extrem ambitionierten High-End-Digitalketten.
Galvanisch isoliertes asynchrones USB-Interface
Computerbasierte Musikquellen sind häufig von elektrischen Störungen begleitet. Um diese Einflüsse konsequent zu eliminieren, ist das USB-Interface des Mutec MC3+ USB als eigenständige, galvanisch isolierte Baugruppe ausgeführt.
Es arbeitet asynchron und wird unabhängig vom Mainboard versorgt. Ultra-rauscharme Audiotaktoszillatoren übernehmen die interne Signalaufbereitung, während High-Speed-Isolatoren aus der Netzwerktechnik HF-Interferenzen effektiv unterdrücken.
Die galvanische Isolation beträgt bis zu 2500 VRMS gemäß UL1577 beziehungsweise 4242 VPK gemäß DIN EN 60747-5-2.
Unterstützt werden:
• USB-High-Speed
• DSD und DoP bis DSD256
• PCM 16/24/32 Bit sowie Float-32Bit
• Taktraten von 44,1 kHz bis 192 kHz
Ein USB-Audio-Class-2.0-Treiber für Windows unterstützt ASIO, MME, DirectSound, WASAPI und Kernel Streaming. Kompatibilität mit Apple Macintosh und Windows-PCs ist gegeben. Für anspruchsvolle Streaming-Umgebungen wurde der Mutec MC3+ USB zudem mit Roon getestet und zertifiziert.
DSD-/DoP-Verarbeitung und Upsampling-Funktion
Native DSD- und DoP-Streams von DSD64 bis DSD256 werden empfangen, intern neu getaktet und anschließend in PCM-Audio gewandelt. Die Ausgangstaktrate kann unabhängig vom Eingangssignal gewählt werden (44,1 kHz, 88,2 kHz oder 176,4 kHz).
Darüber hinaus fungiert der Mutec MC3+ USB als Upsampler und kann digitale Signale auf 96 kHz oder 192 kHz hochrechnen. Dieser Prozess reduziert Jitter-Anteile im Signal und kann die Performance nachgeschalteter D/A-Wandler weiter verbessern.
Flexible Umschaltmatrix und Formatkonvertierung
Der Mutec MC3+ USB ermöglicht bidirektionale Audioformatkonvertierungen im halb-duplexen Betrieb zwischen:
• USB-Audio-Streams
• AES3
• AES3id
• S/P-DIF
Ein vollständiges Set an digitalen Audioeingängen (BNC, RCA, optisch) steht zur Verfügung. USB-seitig empfangene Streams werden gleichzeitig an fünf digitale Audioschnittstellen ausgegeben.
Wird ein digitaler Eingang gewählt, wird das Signal in einen USB-Stream umgewandelt und an den Computer übertragen. Parallel kann es für Monitoring- oder Messzwecke weitergereicht werden.
Betriebssicherheit, Monitoring und Integration
Taktsignale werden in sämtlichen Betriebszuständen redundant ausgegeben. Referenzwechsel oder Neusynchronisationen führen nicht zu Phasensprüngen oder Unterbrechungen. Separate Lock-Anzeigen informieren über Takt- und Re-Clock-Status sowie über anliegende Taktraten und DSD-/DoP-Formate.
Firmware-Updates erfolgen komfortabel über das USB-Interface.
Das 9,5″-Gehäuse ist rackfähig; zwei Geräte lassen sich nebeneinander in einer Höheneinheit installieren. Ein international nutzbares Netzteil ist integriert. Erhältlich ist der Mutec MC3+ USB mit schwarzer oder silberner Front.
FAQ zum Mutec MC3+ USB
Für welche Anwendungen ist der Mutec MC3+ USB konzipiert?
Der Mutec MC3+ USB eignet sich sowohl für hochwertige digitale HiFi-Systeme mit Computer-Streaming als auch für professionelle Studio-, Broadcast- und Live-Setups mit komplexer Signalarchitektur.
Welche DSD-Formate verarbeitet das Gerät?
Unterstützt werden native DSD- und DoP-Streams von DSD64 bis DSD256, die intern neu getaktet und weiterverarbeitet werden.
Kann der Mutec MC3+ USB digitale Signale konvertieren?
Ja, er ermöglicht bidirektionale Formatkonvertierungen zwischen USB-Audio, AES3, AES3id und S/P-DIF im halb-duplexen Betrieb.
Ist das USB-Interface elektrisch isoliert?
Ja, die USB-Sektion ist galvanisch getrennt ausgeführt und arbeitet mit eigener Stromversorgung sowie separaten Taktoszillatoren.
Welche externen Referenzen werden unterstützt?
Synchronisation ist zu 10 MHz, 5 MHz, 1 MHz, 2,5 MHz sowie zu GPS-basierten Referenzen möglich.
Ist das Gerät für Roon geeignet?
Ja, der Mutec MC3+ USB wurde für die audiophile Musikwiedergabe mit Roon getestet und zertifiziert.
Fazit
Der Mutec MC3+ USB kombiniert bit-transparentes Re-Clocking, weiterentwickelte 1G-Clock-Technologie, galvanisch isoliertes USB-Interface, umfangreiche Formatkonvertierung und externe Referenzintegration in einem kompakten Referenzsystem.
Für ambitionierte High-End-Anlagen ebenso wie für professionelle Produktionsumgebungen bietet der Mutec MC3+ USB eine technisch präzise Lösung zur vollständigen Signalregeneration und Ultra-Low-Jitter-Takterzeugung.
