Meridian 271 – Digital Theatre Controller für Meridian-DSP-Lautsprecher und immersive Heimkinos
Der Meridian 271 ist ein hochauflösender Digital Theatre Controller zur Integration von Meridian-DSP-Lautsprechern in anspruchsvolle Heimkino- und Mehrkanalsysteme. Er bildet die Schnittstelle zwischen einem frei wählbaren AV-Prozessor und bis zu 20 digitalen Meridian-Lautsprecherkanälen.
Der Meridian 271 kann sowohl analoge als auch digitale Mehrkanalsignale verarbeiten. Dafür stehen 16 unsymmetrische Cincheingänge, 16 symmetrische Kanäle über zwei DB25-Anschlüsse sowie mehrkanalige Digitaleingänge zur Verfügung. Die Ausgabe erfolgt parallel über 20 SpeakerLink-Ausgänge und 20 analoge Cinchausgänge.
Damit lassen sich vollständig digitale Meridian-Heimkinos ebenso realisieren wie gemischte Installationen aus Meridian-DSP-Lautsprechern, analogen Aktivlautsprechern, passiven Lautsprechern und separaten Endstufen. Mehrere Meridian 271 können gemeinsam eingesetzt werden, um Systeme mit 40, 60 oder noch mehr Audiokanälen aufzubauen.
Schnittstelle zwischen AV-Prozessor und Meridian-Lautsprechern
Der Meridian 271 ist kein eigenständiger AV-Receiver und enthält keinen Decoder für Dolby Atmos, DTS:X oder Auro-3D. Die Decodierung und Raumkorrektur übernimmt ein vorgeschalteter AV-Prozessor oder AV-Receiver.
Der Digital Theatre Controller empfängt die bereits decodierten Einzelkanäle und bereitet sie für die angeschlossenen Lautsprecher auf. Analoge Signale werden mit 24 Bit und 96 kHz digitalisiert und anschließend über SpeakerLink an Meridian-DSP-Lautsprecher ausgegeben.
Dank dieses Konzepts kann ein Meridian-Lautsprechersystem mit nahezu jedem geeigneten Surround-Prozessor kombiniert werden. Wird später ein neuer Prozessor mit aktuellen HDMI-, Video- oder Raumkorrekturfunktionen eingesetzt, kann die Meridian-Lautsprecheranlage weiterhin verwendet werden.
Der Meridian 271 verbindet damit die flexible Formatunterstützung eines frei wählbaren AV-Prozessors mit der vollständig digitalen Signalverarbeitung und aktiven Verstärkung der Meridian-DSP-Lautsprecher.
Unterstützung für Dolby Atmos, DTS:X und Auro-3D
Da der Meridian 271 diskrete, bereits decodierte Audiokanäle verarbeitet, kann er innerhalb von Systemen für Dolby Atmos, DTS:X und Auro-3D eingesetzt werden.
Welche Tonformate und Lautsprecherkonfigurationen tatsächlich zur Verfügung stehen, bestimmt der vorgeschaltete AV-Prozessor. Der Meridian 271 übernimmt anschließend die Verteilung der einzelnen Kanäle an die zugeordneten Lautsprecher.
Dadurch lassen sich klassische 5.1- und 7.1-Anlagen ebenso realisieren wie umfangreiche immersive Systeme mit zusätzlichen Höhen-, Decken-, Front-Wide- und Subwooferkanälen.
Der Meridian 271 ist weitgehend unabhängig von der Bedeutung eines bestimmten Kanals. Eingänge und Ausgänge können entsprechend der geplanten Konfiguration miteinander verknüpft werden. Ein Kanal kann deshalb beispielsweise als Front-, Center-, Surround-, Höhen- oder Subwooferkanal verwendet werden.
Bis zu 20 Audiokanäle mit einem Gerät
Ein einzelner Meridian 271 stellt 16 Hauptkanäle und vier zusätzliche frei zuweisbare Ausgänge bereit. Insgesamt können somit bis zu 20 analoge und 20 digitale Ausgangssignale ausgegeben werden.
Die Eingänge 1 bis 16 werden parallel an die entsprechenden analogen und digitalen Ausgänge weitergeleitet. Dadurch können Meridian-DSP-Lautsprecher und konventionelle analoge Audiokomponenten innerhalb derselben Anlage kombiniert werden.
Die vier zusätzlichen Kanäle können unabhängig konfiguriert werden. Sie lassen sich so einstellen, dass sie ausgewählte Signale der 16 Hauptkanäle duplizieren. Dadurch können beispielsweise zusätzliche Subwoofer, weitere Centerlautsprecher oder Lautsprechergruppen versorgt werden.
Gerade bei besonders großen Heimkinos bietet diese freie Zuordnung erhebliche Vorteile. Mehrere Lautsprecher können dasselbe Kanalsignal erhalten, ohne dass externe Signalverteiler erforderlich sind.
Auf 40, 60 oder mehr Kanäle erweiterbar
Für Heimkinos mit mehr als 20 Lautsprechern können mehrere Meridian 271 parallel betrieben werden. Zwei Geräte ermöglichen bis zu 40 Ausgangskanäle, drei Geräte bis zu 60 Kanäle.
Die Controller werden so konfiguriert, dass sie innerhalb des Gesamtsystems gemeinsam reagieren. Dadurch lassen sich sehr große Lautsprecheranordnungen realisieren, wie sie in Referenzkinos, Screening-Räumen und besonders umfangreichen privaten Heimkinos eingesetzt werden.
Diese Skalierbarkeit macht den Meridian 271 zu einer langfristig flexiblen Plattform. Das System kann zunächst mit einer überschaubaren Anzahl von Lautsprechern aufgebaut und später durch zusätzliche Controller und Lautsprecher erweitert werden.
Bei der Planung eines Systems mit mehreren Meridian 271 ist eine genaue Dokumentation der Kanalzuordnung besonders wichtig. Durch die weitgehend freie Belegung muss eindeutig festgelegt werden, welcher Eingang welchen digitalen und analogen Ausgang versorgt.

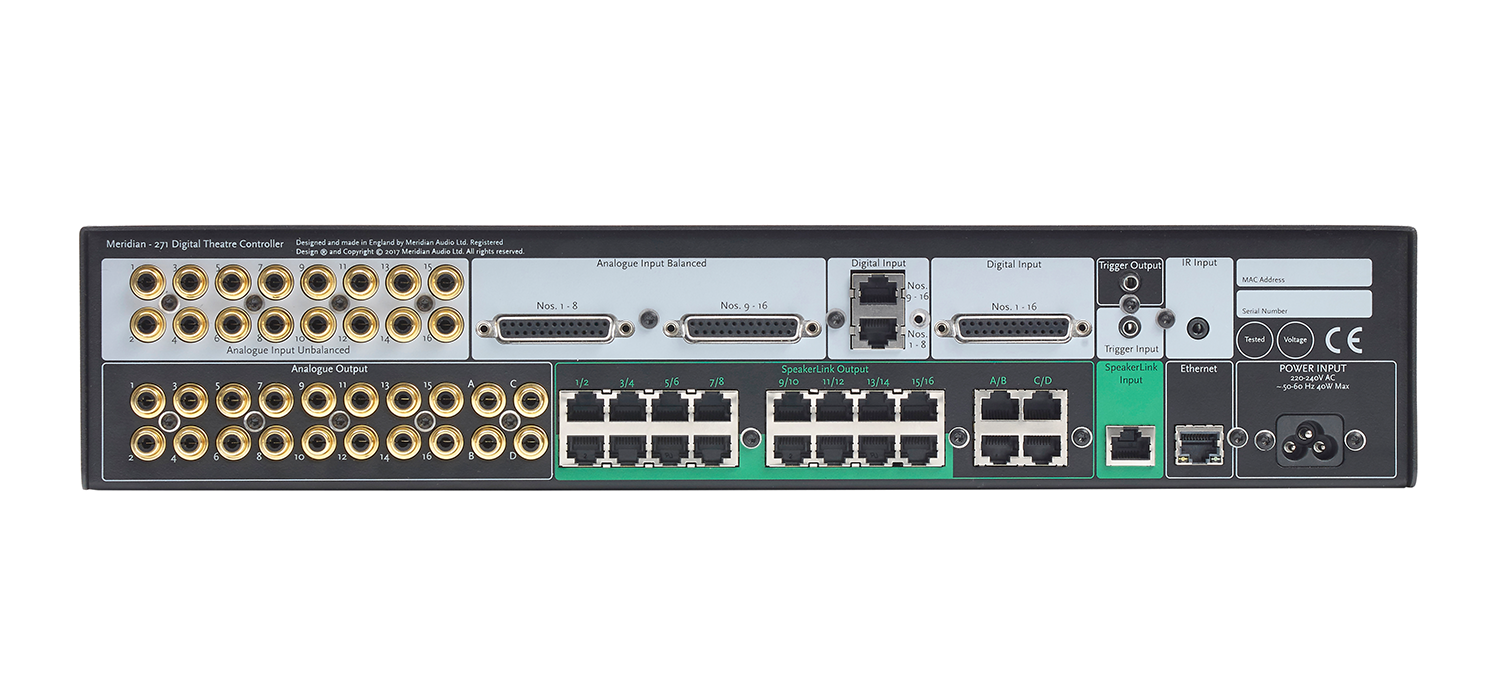

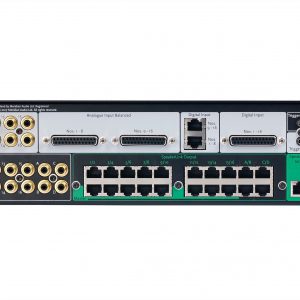

16 unsymmetrische Analogeingänge über Cinch
Für AV-Prozessoren mit herkömmlichen Vorverstärkerausgängen besitzt der Meridian 271 insgesamt 16 analoge Cincheingänge. Jeder Eingang übernimmt einen einzelnen Audiokanal.
Die Cinchanschlüsse ermöglichen eine unkomplizierte Verbindung mit zahlreichen AV-Receivern und Surround-Prozessoren. Der vorgeschaltete Prozessor übernimmt dabei Formatdecodierung, Kanalmanagement, Laufzeitkorrektur und Einmessung.
Im Meridian 271 werden die eingehenden analogen Signale mit hoher Präzision in digitale Audiodaten umgewandelt. Die Analog-Digital-Wandlung arbeitet mit 24 Bit und 96 kHz.
Die digitalisierten Signale können anschließend über SpeakerLink an Meridian-DSP-Lautsprecher weitergegeben werden. Gleichzeitig stehen sie über die analogen Ausgänge für konventionelle Audiokomponenten zur Verfügung.
16 symmetrische Kanäle über DB25
Professionelle und hochwertige AV-Prozessoren stellen ihre analogen Ausgangssignale häufig symmetrisch über XLR bereit. Der Meridian 271 besitzt für diese Anwendung zwei achtkanalige DB25-Eingänge.
Mit geeigneten XLR-auf-DB25-Kabeln können insgesamt 16 symmetrische analoge Kanäle angeschlossen werden. Die DB25-Belegung ermöglicht eine deutlich kompaktere Verkabelung als 16 einzelne XLR-Buchsen.
Unsymmetrische Cinch- und symmetrische DB25-Verbindungen können abhängig von der Installation kombiniert werden. Insgesamt stehen 16 analoge Signalpfade zur Verfügung.
Für die Hauptkanäle links und rechts empfiehlt sich in gemischten Konfigurationen die Zuordnung zu den Kanälen 1 und 2. Der zusätzliche SpeakerLink-Eingang wird bei seiner Verwendung ebenfalls auf diese beiden Hauptausgänge geführt.
Mehrkanalige Digitaleingänge bis 24 Bit und 192 kHz
Neben den analogen Eingängen unterstützt der Meridian 271 digitale Mehrkanalverbindungen. Insgesamt können bis zu 16 digitale Audiokanäle über zwei RJ45-Verbindungen oder einen mehrpoligen DB25-Anschluss zugeführt werden.
Die digitalen Schnittstellen sind für geeignete AV-Prozessoren von Herstellern wie Trinnov, StormAudio und Datasat ausgelegt. Abhängig vom Prozessor und dessen Ausgangsformat wird die passende Anschlussvariante verwendet.
Digitale Eingangssignale können mit Abtastraten zwischen 44,1 und 192 kHz sowie mit einer Auflösung von bis zu 24 Bit verarbeitet werden.
Durch die digitale Verbindung wird eine zusätzliche Digital-Analog- und Analog-Digital-Wandlung zwischen dem AV-Prozessor und dem Meridian 271 vermieden. Dies ermöglicht einen besonders direkten Signalweg zu den Meridian-DSP-Lautsprechern.
Die mehrkanaligen Digitaleingänge übertragen PCM-Signale. Codierte Dolby- oder DTS-Bitstreams müssen vor der Übergabe vom AV-Prozessor decodiert werden.
20 SpeakerLink-Ausgänge für Meridian-DSP-Lautsprecher
Der Meridian 271 besitzt insgesamt 20 digitale SpeakerLink-Ausgänge. Sie setzen sich aus 16 Hauptausgängen und vier frei zuweisbaren Zusatzkanälen zusammen.
SpeakerLink überträgt hochauflösende digitale Audiodaten und Steuerinformationen über Leitungen mit RJ45-Steckverbindern. Dadurch können Meridian-DSP-Lautsprecher über eine einzige Signalverbindung angesteuert werden.
Die ersten 16 Ausgänge folgen den entsprechend zugeordneten Eingangskanälen. Die zusätzlichen Ausgänge A bis D können Signale anderer Kanäle duplizieren und beispielsweise für mehrere Subwoofer oder zusätzliche Lautsprecherpositionen genutzt werden.
Obwohl SpeakerLink RJ45-Steckverbindungen verwendet, handelt es sich nicht um eine gewöhnliche Ethernet-Verbindung. SpeakerLink-Ausgänge dürfen ausschließlich mit dafür vorgesehenen Meridian-Komponenten verbunden werden.
20 analoge Ausgänge für gemischte Lautsprechersysteme
Parallel zu den SpeakerLink-Ausgängen stellt der Meridian 271 insgesamt 20 analoge Cinchausgänge zur Verfügung. Dadurch können neben Meridian-DSP-Lautsprechern auch analoge Aktivlautsprecher, Subwoofer oder externe Leistungsverstärker verwendet werden.
Die ersten 16 analogen Ausgänge folgen der Zuordnung der Hauptkanäle. Vier zusätzliche Ausgänge können ausgewählte Kanäle duplizieren.
Ein gemischtes Heimkino könnte beispielsweise Meridian-DSP-Lautsprecher für Front, Center und Subwoofer verwenden, während passive Surround- und Deckenlautsprecher über eine separate Mehrkanal-Endstufe betrieben werden.
Der Meridian 258 eignet sich für diese Aufgabe besonders gut. Seine acht Verstärkerkanäle können die analogen Ausgangssignale des Meridian 271 übernehmen und damit passive Lautsprecher antreiben.
Der Meridian 271 enthält selbst keine Leistungsverstärker. Passive Lautsprecher benötigen daher immer eine separate Endstufe.
Direkter SpeakerLink-Eingang für eine Meridian-Stereoquelle
Zusätzlich zu den Mehrkanaleingängen besitzt der Meridian 271 einen zweikanaligen SpeakerLink-Eingang. Darüber kann eine Meridian-Stereoquelle oder ein kompatibler Zone Controller unmittelbar angeschlossen werden.
Das eingehende Signal wird bitgenau an die Hauptkanäle links und rechts weitergeleitet. Dadurch lässt sich dieselbe Lautsprecheranlage sowohl für Mehrkanalfilme als auch für hochwertige Zweikanal-Musikwiedergabe verwenden.
Eine mögliche Kombination besteht aus dem Meridian 218 als Stereo-Zentrale und dem Meridian 271 als Schnittstelle für das Heimkino. Der 218 verwaltet lokale Stereoquellen oder Netzwerkmusik, während der AV-Prozessor die Mehrkanalwiedergabe übernimmt.
Die Hauptlautsprecher bleiben in beiden Betriebsarten direkt über SpeakerLink angebunden. Eine zusätzliche analoge Umschaltung vor den Lautsprechern ist nicht erforderlich.
Meridian High Resolution für die digitale Übertragung
Die digitalen Ausgänge des Meridian 271 unterstützen Meridian High Resolution, kurz MHR. Dieses Verfahren ermöglicht die geschützte Übertragung hochauflösender digitaler Audiosignale zwischen kompatiblen Meridian-Komponenten.
MHR ist darauf ausgelegt, die Signalübertragung mit möglichst geringen zeitlichen Schwankungen und ohne unnötige Datenwiederholungen zu realisieren.
In Verbindung mit Meridian-DSP-Lautsprechern bleibt das Audiosignal bis zur internen Signalverarbeitung und Leistungsverstärkung des jeweiligen Lautsprechers digital. Dadurch werden lange analoge Signalwege und zusätzliche externe Wandler vermieden.
Lineares Netzteil mit Ringkerntransformator
Der Meridian 271 verwendet ein internes lineares Netzteil mit Ringkerntransformator. Diese Konstruktion stellt den empfindlichen Audio- und Digitalschaltungen eine stabile und störungsarme Versorgung zur Verfügung.
Da der Controller zahlreiche Analog-Digital-Wandler, digitale Schnittstellen und Ausgangsstufen gleichzeitig betreibt, ist eine saubere Stromversorgung für die Kanaltrennung und Signalqualität besonders wichtig.
Die maximale Leistungsaufnahme beträgt 40 Watt. Der Meridian 271 muss für die jeweilige Netzspannungsregion bestellt beziehungsweise intern eingerichtet werden. Ein für den europäischen Spannungsbereich konfiguriertes Gerät kann nicht ohne technische Anpassung an einem amerikanischen Stromnetz verwendet werden.
IP-, App-, IR- und Triggersteuerung
Der Meridian 271 bietet zahlreiche Möglichkeiten zur Steuerung und Systemintegration. Über den Ethernet-Anschluss kann er in ein IP-basiertes Automationssystem eingebunden werden.
Die Meridian Control App erkennt den Controller innerhalb des lokalen Netzwerks und ermöglicht sowohl die Bedienung als auch die Konfiguration. Alternativ steht eine integrierte Konfigurationsseite zur Verfügung, die über einen Webbrowser und die IP-Adresse des Gerätes aufgerufen wird.
Ein Infraroteingang ermöglicht die Verbindung mit einem externen IR-Empfänger oder dem Ausgang eines Automationssystems. Zusätzlich unterstützt der Meridian 271 Meridian Comms zur Kommunikation mit geeigneten Meridian-Komponenten.
Ein Triggereingang ermöglicht das ferngesteuerte Ein- und Ausschalten. Der zusätzliche Triggerausgang kann eine nachgeschaltete Endstufe automatisch gemeinsam mit dem Controller aktivieren. Das ist besonders in gemischten Systemen mit passiven Lautsprechern und externen Leistungsverstärkern praktisch.
Kontrolle und Diagnose über die Statusanzeige
Die beleuchtete Taste auf der Vorderseite informiert über den Betriebszustand des Meridian 271. Eine blaue Anzeige kennzeichnet den Stand-by-Modus, während Weiß den eingeschalteten Zustand signalisiert.
Bei Verwendung eines Analogeingangs weist eine rote Anzeige darauf hin, dass der Eingang übersteuert wird und der interne Analog-Digital-Wandler in den Clipping-Bereich gerät. In diesem Fall sollte der Ausgangspegel des vorgeschalteten Prozessors reduziert werden.
Bei einem Digitaleingang signalisiert Rot, dass kein gültiges digitales Signal empfangen wird. Ursache kann ein ausgeschaltetes Quellgerät, eine nicht unterstützte Abtastrate oder ein codierter Bitstream sein.
Der AV-Prozessor muss für die digitale Verbindung so konfiguriert werden, dass er decodierte PCM-Kanäle ausgibt. Unverarbeitete Dolby-Digital- oder DTS-Signale kann der Meridian 271 nicht selbst decodieren.
Rackmontage auf zwei Höheneinheiten

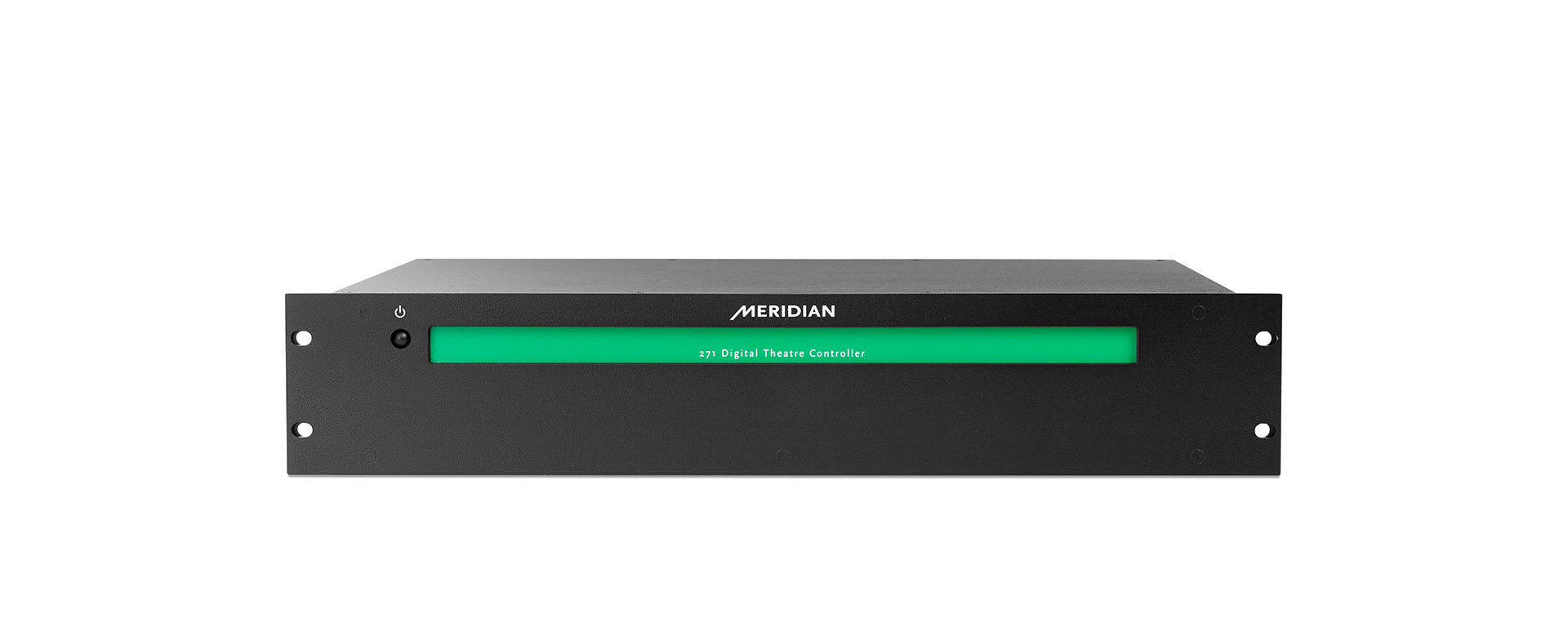

Der Meridian 271 ist in einem stabilen, rackfähigen Gehäuse mit einer Bauhöhe von zwei Höheneinheiten untergebracht. Die Konstruktion eignet sich für zentrale Technikräume ebenso wie für ein Rack innerhalb des Heimkinos.
Das Gerät ist 440 Millimeter breit, 88 Millimeter hoch und 358 Millimeter tief. Ohne Füße und Anschlussstecker beträgt das Gewicht ungefähr 5,5 Kilogramm.
Für eine freie Aufstellung können die mitgelieferten Gerätefüße an den vorgesehenen Positionen der Unterseite angebracht werden. Bei einer Rackinstallation werden die Füße nicht benötigt.
Meridian 271 bei Schüring High End
Der Meridian 271 ermöglicht die Verbindung moderner AV-Prozessoren mit Meridian-DSP-Lautsprechern und gemischten analogen beziehungsweise digitalen Lautsprechersystemen. Bis zu 20 SpeakerLink-Ausgänge, 20 analoge Ausgänge, symmetrische und unsymmetrische Mehrkanaleingänge sowie umfangreiche Steuerungsmöglichkeiten schaffen die Grundlage für flexible, hochauflösende Heimkinos.
Eine individuelle Beratung zum Meridian 271, zur Kombination mit einem geeigneten AV-Prozessor und zur Planung eines vollständigen Meridian-Heimkinos erhalten Sie bei Schüring High End telefonisch unter 040 71097635 oder per E-Mail an mail@schuering-highend.de.
