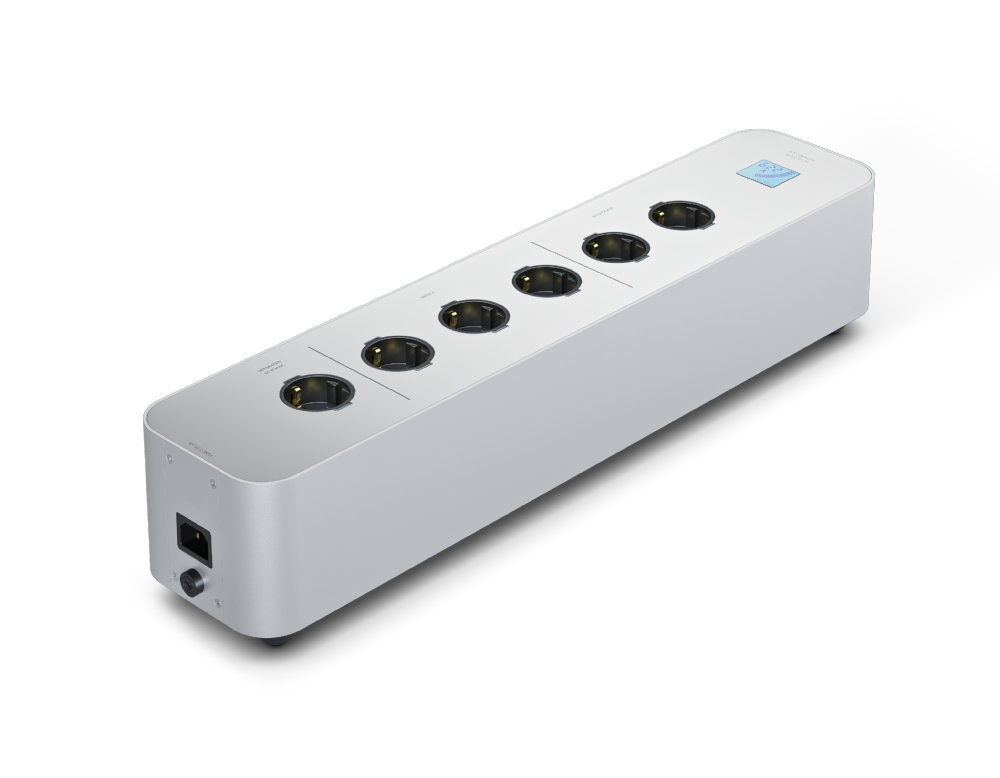

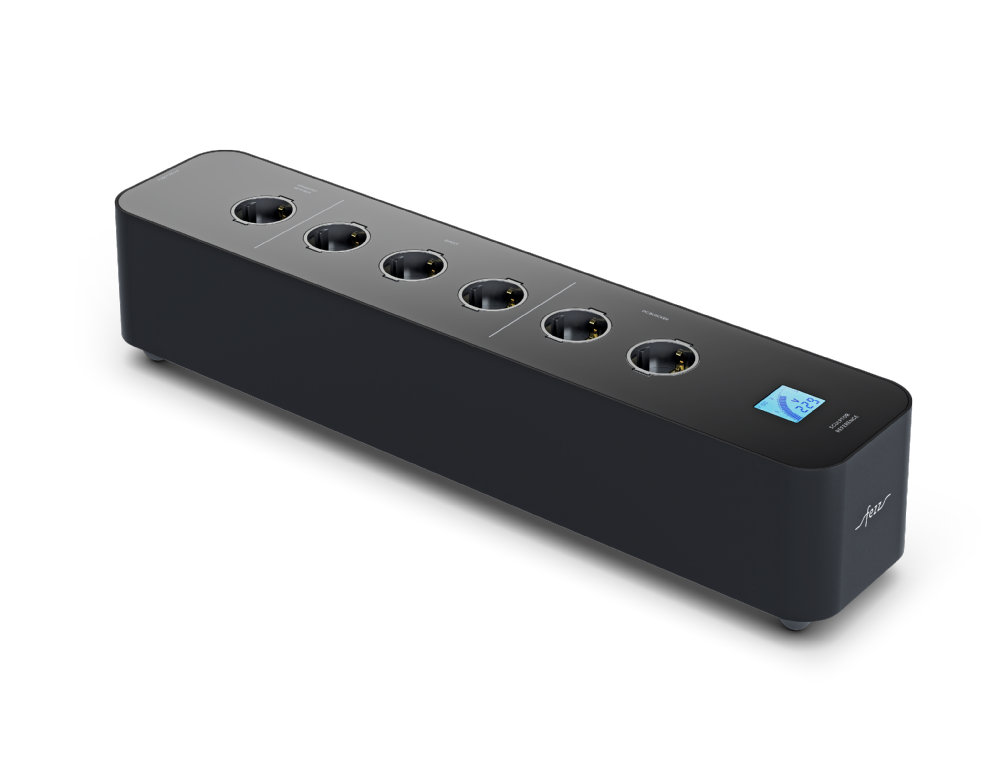

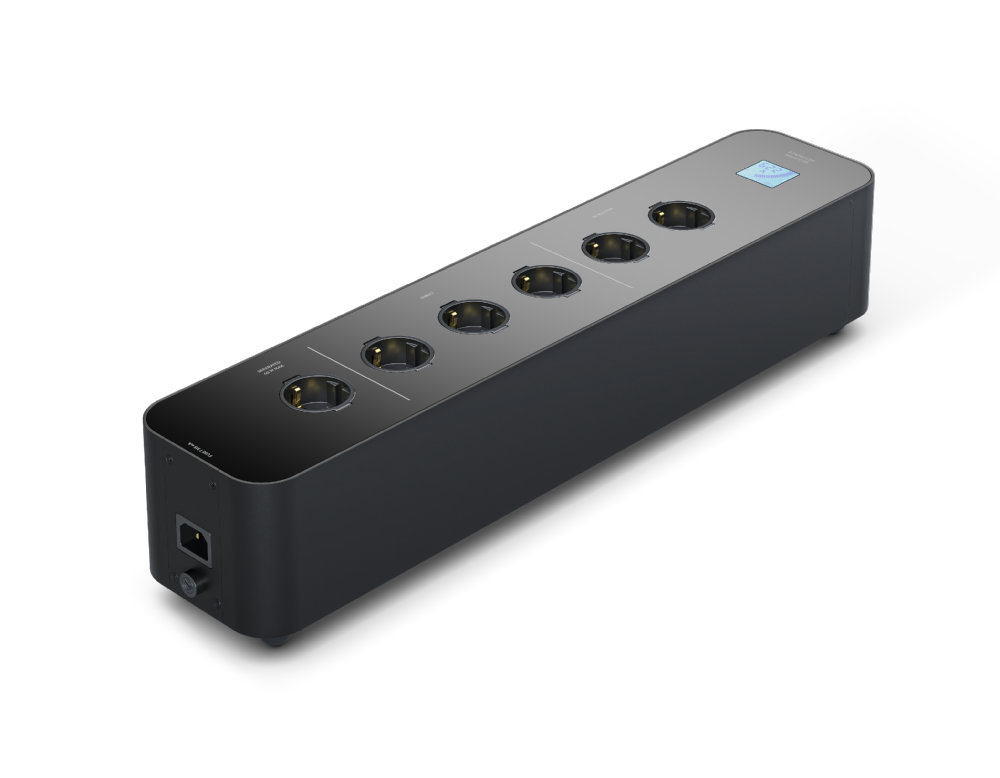

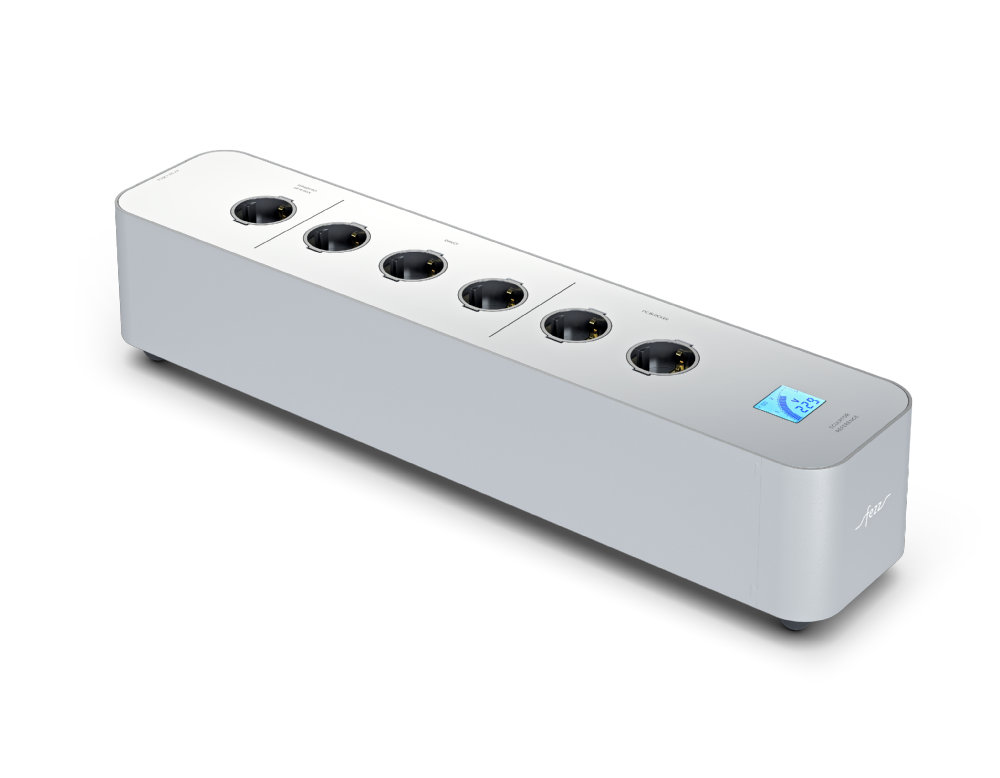

Fezz Sculptor Reference EVO – High-End-Netzleiste mit DC-Blocker und galvanischer Trennung
Die Fezz Sculptor Reference EVO ist eine aufwendig konstruierte Netzversorgungslösung für hochwertige HiFi- und High-End-Systeme. Sie stellt sechs Furutech-Schuko-Steckplätze bereit, die in drei funktional unterschiedliche Bereiche aufgeteilt sind. Dadurch können leistungsstarke Verstärker, empfindliche Quellgeräte und Komponenten mit transformatorbedingten Störproblemen gezielt an den jeweils geeigneten Ausgang angeschlossen werden.
Zwei Steckplätze verfügen über eine DC-Blocker-Schaltung, drei weitere sind als direkte Hochstromanschlüsse ausgeführt. Der sechste Ausgang ist galvanisch vom Stromnetz getrennt und für Quellgeräte mit einer Leistungsaufnahme von maximal 60 Watt vorgesehen.
Die Fezz Sculptor Reference EVO unterscheidet sich damit deutlich von einer gewöhnlichen Mehrfachsteckdose. Ihr Aufbau berücksichtigt die unterschiedlichen Anforderungen von Endstufen, Vollverstärkern, Plattenspielern, Vorverstärkern, D/A-Wandlern und Netzwerkspielern. Eine hochwertige Innenverkabelung, vergoldete Furutech-Anschlüsse, mechanische Dämpfungsmaßnahmen und ein präzises Voltmeter ergänzen das Versorgungskonzept.
Sechs Ausgänge für unterschiedliche Geräteanforderungen
Nicht jede Komponente einer HiFi-Anlage stellt dieselben Anforderungen an ihre Stromversorgung. Leistungsstarke End- und Vollverstärker benötigen kurzfristig hohe Ströme und sollten deshalb möglichst niederohmig mit dem Stromnetz verbunden werden. Vorverstärker, Streamer, D/A-Wandler oder Phonostufen reagieren dagegen häufig empfindlicher auf Störeinflüsse und können von einer galvanisch getrennten Versorgung profitieren.
Die Fezz Sculptor Reference EVO trägt diesen Unterschieden mit drei getrennten Ausgangsbereichen Rechnung. Statt alle sechs Steckplätze identisch zu behandeln, stellt sie für verschiedene Gerätekategorien eine gezielt abgestimmte Verbindung bereit.
Damit lässt sich die Stromverteilung innerhalb einer Anlage strukturiert aufbauen. Welche Komponente an welchem Bereich angeschlossen wird, hängt von ihrer Leistungsaufnahme, ihrer Netzteilkonstruktion und möglichen Störproblemen ab.
Zwei DC-Blocker-Ausgänge gegen Gleichspannungsanteile
Zwei Steckplätze der Fezz Sculptor Reference EVO sind mit einer DC-Blocker-Schaltung ausgestattet. Diese Ausgänge sollen unerwünschte Gleichspannungsanteile aus der 230-Volt-Netzspannung entfernen.
Idealerweise besteht die Netzspannung aus einer symmetrischen Wechselspannung. Durch Schaltnetzteile, Dimmer, Haushaltsgeräte, Ladegeräte und andere elektronische Verbraucher können jedoch asymmetrische Belastungen entstehen. Infolgedessen kann sich ein kleiner Gleichspannungsanteil auf die Wechselspannung legen.
Bereits vergleichsweise geringe DC-Anteile können sich auf große Netztransformatoren in Audiogeräten auswirken. Besonders Ringkerntransformatoren reagieren empfindlich, weil ihr Kern durch die zusätzliche Gleichspannung einseitig vormagnetisiert werden kann. Im ungünstigen Fall gerät der Transformator früher in die magnetische Sättigung.
Mögliche Folgen sind mechanisches Brummen, eine erhöhte Erwärmung und eine ungünstigere Arbeitsweise des Netzteils. Die DC-Blocker-Ausgänge der Fezz Sculptor Reference EVO setzen genau an diesem Punkt an und entfernen den störenden Gleichspannungsanteil, bevor er die angeschlossene Komponente erreicht.
Für Verstärker und Plattenspieler mit Gleichstromproblemen
Die beiden DC-Blocker-Steckplätze eignen sich insbesondere für Geräte mit klassischen Transformatornetzteilen. Dazu gehören Vollverstärker, Endstufen, Receiver und weitere Audiokomponenten mit groß dimensionierten Ringkerntransformatoren.
Ob ein DC-Blocker benötigt wird, hängt von der örtlichen Netzsituation und der Konstruktion des angeschlossenen Gerätes ab. Ein hörbar brummender Transformator kann durch einen Gleichspannungsanteil verursacht werden, muss jedoch nicht zwangsläufig darauf zurückzuführen sein. Auch Befestigung, Alterung oder mechanische Eigenschaften des Trafos können eine Rolle spielen.
Fezz nennt außerdem Plattenspieler als möglichen Einsatzbereich. Gleichspannungsanteile und netzbedingte Störungen können den gleichmäßigen Betrieb bestimmter Motorsteuerungen beeinträchtigen. Mechanische Unregelmäßigkeiten könnten sich anschließend über das Laufwerk auf die Abtastung auswirken.
Die DC-Blocker-Sektion ist daher nicht als pauschaler Klangfilter zu verstehen. Sie erfüllt eine konkrete elektrische Aufgabe und kann insbesondere dann sinnvoll sein, wenn Gleichspannungsanteile im Stromnetz tatsächlich Probleme verursachen.
Drei direkte Hochstromanschlüsse
Drei weitere Ausgänge der Fezz Sculptor Reference EVO sind als direkte Hochstromsteckplätze ausgeführt. Diese Steckdosen werden ohne leistungsbegrenzende Filterelemente mit dem Netzeingang verbunden.
Die interne Verdrahtung erfolgt sternförmig. Jeder der drei Hochstromausgänge besitzt damit einen direkten Verbindungspfad zum zentralen Einspeisepunkt. Die sternförmige Struktur reduziert gemeinsam genutzte Leitungsabschnitte zwischen den angeschlossenen Geräten und unterstützt eine klar definierte Stromverteilung.
Für die Verbindung verwendet Fezz mehrdrähtige Kupferleiter mit einem Querschnitt von 4 mm². Der großzügige Leiterquerschnitt soll einen niedrigen Widerstand und eine stabile Versorgung auch bei höheren Stromanforderungen ermöglichen.
Diese drei Steckplätze sind vor allem für leistungsstarke Vollverstärker und Endstufen vorgesehen. Solche Komponenten können bei dynamischen Musikpassagen kurzfristig hohe Ströme anfordern. Eine ungeeignete oder zu stark begrenzende Filterung könnte in diesem Fall die verfügbare Dynamik beeinträchtigen.
Hohe Stromlieferfähigkeit ohne unnötige Begrenzung
Die direkten Anschlüsse der Fezz Sculptor Reference EVO sollen der angeschlossenen Leistungselektronik einen möglichst ungehinderten Zugang zum Stromnetz ermöglichen. Anders als die galvanisch getrennte 60-Watt-Sektion besitzen sie keine entsprechend niedrige Leistungsgrenze.
Das macht sie für große Transistorendstufen, leistungsfähige Röhrenverstärker und kräftige Vollverstärker interessant. Die angeschlossenen Geräte greifen dabei weiterhin auf ihre eigenen Netzteile, Gleichrichter und Siebkapazitäten zurück. Die Netzleiste übernimmt keine Spannungsregeneration und ersetzt nicht die interne Stromversorgung der Komponenten.
Ihr Beitrag liegt vielmehr in einer stabilen Verteilung, hochwertigen Kontaktflächen und einer klar strukturierten Verbindung der einzelnen Steckplätze. Welche klanglichen Auswirkungen sich in einer konkreten Anlage ergeben, hängt von den Geräten, der Hausinstallation und der vorhandenen Netzqualität ab.
Galvanisch getrennter Ausgang für empfindliche Quellgeräte
Der sechste Ausgang der Fezz Sculptor Reference EVO ist galvanisch vom Stromnetz getrennt. Hierfür wird ein speziell abgestimmter Trenntransformator eingesetzt, der eine maximale Leistung von 60 Watt bereitstellt.
Bei einer galvanischen Trennung besteht keine direkte leitende Verbindung zwischen der Eingangs- und Ausgangsseite. Die Energie wird magnetisch über den Transformator übertragen. Dadurch können bestimmte Störeinflüsse und problematische Masseverbindungen reduziert werden.
Dieser Ausgang ist für Komponenten mit vergleichsweise geringer Leistungsaufnahme vorgesehen. Dazu gehören Phono-Vorverstärker, Line-Vorstufen, Musikstreamer, CD-Player und D/A-Wandler. Vor dem Anschluss muss geprüft werden, ob die maximale Leistungsaufnahme des Gerätes innerhalb der zulässigen 60 Watt liegt.
Endstufen und die meisten leistungsstarken Vollverstärker dürfen an diesem Ausgang nicht betrieben werden. Ihre Leistungsaufnahme überschreitet die Kapazität der getrennten Sektion deutlich. Für solche Komponenten sind die direkten Hochstrom- oder DC-Blocker-Ausgänge vorgesehen.
Mögliche Reduzierung von Brummschleifen
Die galvanisch getrennte Sektion kann bei bestimmten Anlagenkonfigurationen helfen, störende Masseverbindungen aufzubrechen. Solche Masseschleifen entstehen, wenn verschiedene Geräte über mehrere elektrische Wege miteinander verbunden sind und dadurch Ausgleichsströme fließen können.
Diese Ströme können sich als Brummen über die Lautsprecher bemerkbar machen. Besonders komplexe Anlagen mit analogen und digitalen Quellen, Antennenanschlüssen, Computern oder mehreren Netzstromkreisen können dafür anfällig sein.
Die Fezz Sculptor Reference EVO besitzt für die getrennte Sektion eine Ground-Lift-Möglichkeit. Ob diese verwendet werden darf und im jeweiligen System sinnvoll ist, hängt von der Schutzklasse und Anschlussart der verwendeten Komponenten ab. Die elektrische Sicherheit muss dabei immer Vorrang haben.
Eine galvanische Trennung ist deshalb kein Ersatz für eine fachgerechte Fehlersuche. Sie bietet jedoch eine zusätzliche Möglichkeit, die Stromversorgung empfindlicher Quellgeräte zu optimieren und bestimmte Brummprobleme gezielt zu reduzieren.
Vergoldete Furutech-Anschlüsse
Sowohl am Netzeingang als auch bei den sechs Schuko-Ausgängen verwendet Fezz hochwertige Komponenten von Furutech. Als Eingang dient ein Furutech FI-06 G, während die angeschlossenen Geräte über vergoldete Furutech-FI-30-G-Schuko-Steckdosen versorgt werden.
Eine sichere mechanische Verbindung und ein niedriger Übergangswiderstand sind für eine hochwertige Stromverteilung von grundlegender Bedeutung. Lockere oder minderwertige Kontakte können sich erwärmen und den elektrischen Widerstand erhöhen.
Die vergoldeten Kontaktflächen schützen das darunterliegende Leitermaterial vor Oxidation und unterstützen langfristig konstante Übergangsbedingungen. Entscheidend ist dabei nicht die Goldschicht allein, sondern die Kombination aus Materialqualität, Kontaktfläche und mechanischem Anpressdruck.
Durch die Schuko-Ausführung können die angeschlossenen Komponenten außerdem gezielt ausgephast werden. Die korrekte Netzphase kann abhängig von der internen Gerätekonstruktion dazu beitragen, Potenzialunterschiede und Ableitströme innerhalb der Anlage zu reduzieren.
Mechanisch gedämpftes Metallgehäuse
Die Fezz Sculptor Reference EVO besitzt ein neu entwickeltes Metallgehäuse. Seine stabile Konstruktion schützt die interne Verdrahtung, die DC-Blocker-Schaltung und den Trenntransformator vor mechanischen Einflüssen.
Vier Antivibrationsfüße aus einer speziellen Gummimischung reduzieren die Übertragung von Schwingungen zwischen Untergrund und Gehäuse. Im Inneren kommt zusätzlich eine Dämpfungsmatte zum Einsatz.
Solche Maßnahmen sind insbesondere relevant, wenn die Netzleiste in der Nähe von Lautsprechern oder auf einem resonanzanfälligen Untergrund aufgestellt wird. Transformatoren und elektrische Kontaktstellen können mechanisch auf Schwingungen reagieren. Die Dämpfung soll deshalb für möglichst stabile Arbeitsbedingungen der internen Komponenten sorgen.
Mit einem Gewicht von etwa 7,5 Kilogramm besitzt die Sculptor Reference EVO eine deutlich substanziellere Konstruktion als eine gewöhnliche Steckdosenleiste. Ihre Abmessungen von 576 × 120 × 120 Millimetern sollten bei der Platzierung hinter oder neben dem HiFi-Rack berücksichtigt werden.
Präzises LCD-Voltmeter mit analogem Bargraph
Auf der Frontseite ist die Fezz Sculptor Reference EVO mit einem beleuchteten LCD-Voltmeter ausgestattet. Die Messgenauigkeit wird mit 0,5 Prozent angegeben.
Neben dem numerischen Spannungswert zeigt ein analog dargestellter Bargraph Veränderungen der Netzspannung an. Dadurch lässt sich unmittelbar erkennen, ob die Versorgung im üblichen Bereich liegt oder im Tagesverlauf stärker schwankt.
Das Display dient der Kontrolle und Information. Die Sculptor Reference EVO stabilisiert oder regeneriert die Netzspannung nicht aktiv. Zeigt das Voltmeter beispielsweise eine Veränderung von 230 auf 238 Volt, wird dieser Wert sichtbar gemacht, aber nicht auf eine festgelegte Ausgangsspannung zurückgeregelt.
Die Anzeige hilft dennoch dabei, Auffälligkeiten im Stromnetz zu erkennen und mögliche Zusammenhänge zwischen Netzsituation und Geräteverhalten nachzuvollziehen.
Maximale Belastbarkeit für leistungsstarke Anlagen
Die Fezz Sculptor Reference EVO ist für eine Versorgungsspannung von 230 Volt ausgelegt. Der Hersteller gibt eine maximale Gesamtbelastung von 3.400 Watt und einen maximalen Dauerstrom von 15 Ampere an.
Diese Werte gelten für die gesamte Netzleiste und dürfen nicht mit der separaten Begrenzung des galvanisch getrennten Ausgangs verwechselt werden. Die isolierte Sektion bleibt unabhängig von der Gesamtbelastbarkeit auf maximal 60 Watt beschränkt.
Vor der Inbetriebnahme sollte deshalb die Leistungsaufnahme aller angeschlossenen Geräte berücksichtigt werden. Besonders große Endstufen können beim Einschalten kurzzeitig hohe Ströme aufnehmen. Auch wenn die nominelle Gesamtleistung innerhalb der zulässigen Grenze liegt, sollte die verwendete Wandsteckdose und der zugehörige Stromkreis entsprechend ausgelegt sein.
Systematische Zuordnung der angeschlossenen Komponenten
Die Aufteilung der Fezz Sculptor Reference EVO ermöglicht eine strukturierte Versorgung der gesamten Anlage. Leistungsstarke End- und Vollverstärker werden in der Regel an die direkten Hochstromausgänge angeschlossen. Geräte mit transformatorbedingtem Brummen können von einem der DC-Blocker-Steckplätze profitieren.
Empfindliche Quellgeräte mit einer Leistungsaufnahme unter 60 Watt lassen sich über den galvanisch getrennten Ausgang versorgen. Dazu können eine Phonostufe, ein Streamer oder ein D/A-Wandler gehören.
Die optimale Zuordnung ist jedoch nicht ausschließlich von der Gerätekategorie abhängig. Auch die jeweilige Netzteilkonstruktion und die gesamte Verkabelung beeinflussen das Ergebnis. Deshalb kann es sinnvoll sein, geeignete Geräte unter kontrollierten Bedingungen an unterschiedlichen Sektionen zu vergleichen.
Fezz Sculptor Reference EVO bei Schüring High End
Die Fezz Sculptor Reference EVO bietet eine durchdachte Stromverteilung für hochwertige HiFi- und High-End-Anlagen. Zwei DC-Blocker-Ausgänge, drei direkte Hochstromanschlüsse und eine galvanisch getrennte 60-Watt-Sektion ermöglichen eine gezielte Versorgung unterschiedlicher Komponenten.
