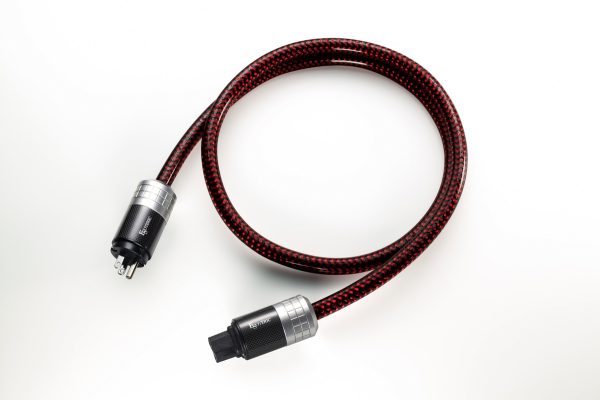

Esoteric 7N-PC9900 – MEXCEL High-End-Stromkabel mit 7N-Kupfer

Das Esoteric 7N-PC9900 ist ein aufwendig entwickeltes MEXCEL-Stromkabel für hochwertige Audio- und Videosysteme. In der Ausführung 1.5M × 1 wird es als einzelnes Netzkabel mit einer Länge von 1,5 Metern angeboten. Es basiert auf zwei stromführenden MEXCEL-Kernleitern aus hochreinem D.U.C.C.-7N-Kupfer und einem separaten Schutzleiter aus 4,5N-Kupfer. Eine zweischichtige Hybridisolierung, die weiterentwickelte Abschirmung sowie massive Netz- und IEC-Stecker ergänzen den Leiteraufbau.

Das 7N-PC9900 wurde aus dem vorherigen 7N-PC9700MEXCEL weiterentwickelt. Der Schwerpunkt der neuen Konstruktion liegt auf dem Schutz des Strompfades vor hochfrequenten Störungen und mechanischen Resonanzen. Dafür verbindet Esoteric unterschiedliche Werkstoffe und Verfahren, die jeweils eine klar definierte Aufgabe übernehmen. Der Aufbau berücksichtigt die Qualität des Kupfers ebenso wie dessen Kristallstruktur, das Verhalten bei hohen Frequenzen, die dielektrischen Eigenschaften der Isolierung und die mechanische Stabilität der Kontaktstellen.

Hochreines 7N-Kupfer aus der Halbleitertechnik

Die beiden stromführenden Kernleiter des Esoteric 7N-PC9900 bestehen aus Kupfer mit einer angegebenen Reinheit von 99,99999 Prozent. Dieser Reinheitsgrad wird als 7N bezeichnet. Das Material wurde ursprünglich für die Halbleiterindustrie entwickelt, in der bereits sehr geringe metallische Verunreinigungen die Eigenschaften eines Bauteils beeinflussen können.

Nach Herstellerangaben enthalten die in kritischen Bereichen eingesetzten Leiter weniger als 0,01 ppm metallische Verunreinigungen. Die Einhaltung dieser Materialqualität wird mit der hochpräzisen Analysetechnik GD-MS kontrolliert. Das Verfahren dient dazu, selbst kleinste Fremdstoffanteile innerhalb des Kupfers zu bestimmen und die spezifizierte Reinheit reproduzierbar abzusichern.

Für ein Stromkabel ist nicht allein der nominelle Reinheitsgrad entscheidend. Auch die weitere Bearbeitung des Materials, die Geometrie der Leiter und deren elektrische Trennung beeinflussen die Eigenschaften des fertigen Kabels. Esoteric kombiniert das 7N-Ausgangsmaterial deshalb mit zwei zusätzlichen Verfahren: der Stressfree-Glühbehandlung und der D.U.C.C.-Kristalltechnologie.

Stressfree-Glühbehandlung und D.U.C.C.

Beim Ziehen und Formen von Kupferdrähten entstehen mechanische Spannungen innerhalb des Materials. Die von Esoteric eingesetzte Stressfree-Glühtechnologie behandelt die Leiter kontrolliert mit Wärme, um diese Spannungen zu reduzieren. Dadurch sollen Verformungen innerhalb der kristallinen Kupferstruktur minimiert werden.

D.U.C.C. steht für Dia Ultra Crystallized Copper. Das Verfahren vergrößert die Kristallstruktur des Kupfers und verringert damit die Anzahl der Übergänge zwischen einzelnen Kristallbereichen entlang des Leiters. Es erfüllt somit eine andere Aufgabe als die reine Materialanalyse: Während GD-MS den Anteil von Verunreinigungen bestimmt und die Stressfree-Behandlung mechanische Spannungen reduziert, optimiert D.U.C.C. die Struktur des Leitermaterials.

Erst das Zusammenspiel dieser Verfahren ergibt das von Esoteric verwendete Ausgangsmaterial für die MEXCEL-Kernleiter. Auf diese Weise wird die hohe chemische Reinheit des Kupfers mit einer gezielt bearbeiteten inneren Struktur verbunden.

MEXCEL-Litzen zur Reduzierung des Skin-Effekts

Die Bezeichnung MEXCEL beschreibt beim Esoteric 7N-PC9900 eine spezielle Leiterkonstruktion aus separat isolierten Kupferdrähten. Diese Einzeldrähte werden nach einer festgelegten Anordnung miteinander verdrillt und bilden gemeinsam einen mehradrigen Kernleiter.

Der Aufbau richtet sich gegen den sogenannten Skin-Effekt. Bei Wechselstrom nimmt der Anteil des Stroms, der nahe an der Leiteroberfläche fließt, mit steigender Frequenz zu. Dadurch wird bei hohen Frequenzen nicht mehr der gesamte Leiterquerschnitt gleichmäßig genutzt und der wirksame Widerstand steigt.

In einer konventionellen Litze stehen die einzelnen Drähte elektrisch miteinander in Kontakt und können sich bei höheren Frequenzen ähnlich wie ein größerer gemeinsamer Leiter verhalten. Bei der MEXCEL-Konstruktion bleibt jede Litze separat isoliert. Dies vergrößert die nutzbare Leiteroberfläche und begrenzt die frequenzabhängige Konzentration des Stromflusses.

Esoteric zielt damit auf einen möglichst flachen Impedanzverlauf über einen erweiterten Frequenzbereich. Für die Stromversorgung ist dies relevant, weil auf dem Wechselstrom neben der Netzfrequenz auch hochfrequente Störanteile liegen können. Die MEXCEL-Geometrie soll verhindern, dass der elektrische Widerstand des Kabels mit zunehmender Frequenz unnötig ansteigt.

Drei getrennt aufgebaute Leiter

Phase und Neutralleiter werden im Esoteric 7N-PC9900 jeweils über einen mehradrigen MEXCEL-Kern aus D.U.C.C.-7N-Kupfer geführt. Beide Strompfade besitzen somit denselben Material- und Geometrieaufbau.

Für die Schutzerdung kommt ein separater mehrdrähtiger Leiter aus 4,5N-Kupfer zum Einsatz. Der Reinheitsgrad liegt damit unterhalb der beiden stromführenden 7N-Leiter, bleibt jedoch deutlich über dem Niveau von technisch gewöhnlichem Kupfer.

Die getrennte Konstruktion ermöglicht es, Materialeinsatz und Aufbau an die unterschiedlichen Aufgaben anzupassen. Die beiden elektrischen Versorgungswege erhalten die komplexe MEXCEL-Struktur, während der Schutzleiter seine sicherheitsrelevante Erdungsfunktion über eine eigenständige mehrdrähtige Ader erfüllt.

Zweischichtige Isolierung mit Polyolefin-Hybridmaterial

Die Isolierung des Esoteric 7N-PC9900 besteht aus zwei funktional unterschiedlichen Schichten. Direkt um die Leiter liegt ein resonanzarmes Polyolefin mit niedriger Dielektrizitätskonstante. Es stellt die notwendige elektrische Trennung her und begrenzt zugleich die Speicherung elektrischer Energie innerhalb des Isolationsmaterials.

Die zweite Lage verwendet eine polymere Hybridmischung aus Polyolefin, Wolfram, amorphem Material und Kohlenstoffpulver. Diese Zusätze erweitern die Funktion der Isolierung über die reine elektrische Trennung hinaus.

Wolfram besitzt eine hohe Materialdichte. Sein Einsatz erhöht die Masse der Isolationsschicht und unterstützt die mechanische Beruhigung des Kabelaufbaus. Amorphes Material und Kohlenstoffpulver dienen der Absorption unerwünschter Störeinflüsse. Die Hybridlage wirkt damit sowohl auf Resonanzen als auch auf elektrische und hochfrequente Störungen ein.

Esoteric vermeidet bei diesem Aufbau eine einzelne dicke Universal-Isolierung. Stattdessen werden zwei spezialisierte Lagen kombiniert: eine niedrigdielektrische Schicht unmittelbar am Leiter und eine absorbierende Hybridlage zur Kontrolle der äußeren Einflüsse.

Weiterentwickelte Abschirmung des 7N-PC9900

Eine wesentliche Veränderung gegenüber dem 7N-PC9700MEXCEL betrifft das Anti-Noise-Design. Das Esoteric 7N-PC9900 verwendet ein polyurethanbeschichtetes Geflecht aus 4N-Kupfer in Verbindung mit einer zusätzlichen speziellen Abschirmungstechnologie.

Das leitfähige Geflecht umschließt die isolierten Adern und bildet eine Barriere gegenüber elektromagnetischen sowie hochfrequenten Störungen. Seine geflochtene Struktur ermöglicht eine möglichst vollständige Abdeckung, ohne das Kabel vollständig starr werden zu lassen. Die Polyurethanbeschichtung schützt das Kupfer und stabilisiert den mechanischen Aufbau.

Mögliche Störquellen befinden sich in modernen HiFi-Anlagen nicht nur im Stromnetz. Router, Netzwerk-Switches, WLAN-Komponenten, Displays, Computer und Schaltnetzteile erzeugen hochfrequente Felder in unmittelbarer Nähe der Audioanlage. Hinter einem HiFi-Rack verlaufen zudem häufig Netz-, Netzwerk- und Signalkabel nebeneinander.

Die Abschirmung soll deshalb in beide Richtungen wirken: Sie begrenzt das Eindringen äußerer Störungen in die stromführenden Leiter und reduziert die Abstrahlung des Netzkabels in Richtung empfindlicher Analog- oder Digitalverbindungen.

Versilberte und rhodinierte Berylliumkupfer-Kontakte

Für den Netz- und IEC-Stecker verwendet Esoteric Kontaktelemente aus Berylliumkupfer. Das Material bietet neben seiner elektrischen Leitfähigkeit eine hohe mechanische Festigkeit und dauerhafte Federwirkung. Dadurch kann auch nach wiederholtem Ein- und Ausstecken ein gleichmäßiger Kontaktdruck erhalten bleiben.

Die Oberflächen werden zunächst versilbert und anschließend rhodiniert. Silber stellt eine sehr gut leitende Zwischenschicht bereit. Rhodium bildet darüber eine harte, verschleißfeste Kontaktfläche, die gegenüber mechanischer Beanspruchung und Alterung widerstandsfähig ist.

Laut Esoteric hält die Steckerkonstruktion einer mechanischen Belastung von bis zu acht Kilogramm stand. Diese Stabilität ist beim 7N-PC9900 relevant, da Kabelkörper und Stecker deutlich schwerer ausfallen als bei einem konventionellen Netzkabel. Der feste Sitz soll verhindern, dass sich die Kontaktflächen durch das Eigengewicht der Leitung ungewollt bewegen.

Aluminiumhülsen mit Karbongewebe

Die äußeren Hülsen beider Steckverbinder werden präzise aus massivem Aluminium gefertigt. Ihre hohe Masse schützt die innenliegenden Anschlussstellen und reduziert mechanische Bewegungen im Übergang zwischen Kabel und Kontakt.

Aluminium übernimmt gleichzeitig eine abschirmende Funktion. Da der Steckerbereich die geschirmte Kabellänge mit Netzsteckdose und Geräteeingang verbindet, muss das Anti-Noise-Konzept auch an diesen Übergängen fortgeführt werden.

Innerhalb der Aluminiumhülsen bringt Esoteric deshalb zusätzlich Karbongewebe an. Dieses soll Hochfrequenzstörungen absorbieren, bevor sie über die Kontakte in den Strompfad gelangen. Die Stecker kombinieren auf diese Weise einen elektrisch belastbaren Kontakt, ein resonanzarmes Metallgehäuse und ein absorbierendes Material innerhalb der Hülse.

Außenmantel aus UV-beständigem Polyurethan

Den äußeren Abschluss des Esoteric 7N-PC9900 bildet ein Mantel aus UV-beständigem Polyurethan. Er schützt die innenliegenden Schichten vor Abrieb, chemischer Beanspruchung und mechanischer Alterung.

Die UV-Beständigkeit verhindert, dass längere Lichteinwirkung das Mantelmaterial vorzeitig verändert. Gleichzeitig bietet Polyurethan eine hohe Widerstandsfähigkeit gegenüber den Belastungen, die beim Verlegen hinter einem Rack oder auf dem Boden entstehen können.

Der Mantel hält den komplexen inneren Aufbau zusammen, ohne die Leitung vollständig unbeweglich zu machen. Aufgrund des Durchmessers, der Abschirmung und der schweren Stecker sollte dennoch ein großzügiger Biegeradius eingehalten werden.

Einsatz des Esoteric 7N-PC9900 im High-End-System

Das Esoteric 7N-PC9900 kann mit unterschiedlichen Audio- und Videokomponenten verwendet werden, sofern diese über einen passenden IEC-Netzeingang verfügen. Dazu gehören beispielsweise SACD- und CD-Player, Netzwerk-Streamer, D/A-Wandler, Master-Clock-Generatoren, Vorverstärker, Vollverstärker sowie geeignete Stereo- und Mono-Endstufen.

Welche Komponente innerhalb eines Systems zuerst berücksichtigt werden sollte, hängt von der vorhandenen Anlage ab. Digitalgeräte können empfindlich auf hochfrequente Störungen reagieren, während leistungsfähige Verstärker erhöhte Anforderungen an Kontaktstabilität und Stromführung stellen. Auch die vorhandene Netzleiste, die Erdung und der Verlauf benachbarter Kabel beeinflussen die sinnvolle Zuordnung.

Die Länge von 1,5 Metern eignet sich für übliche Verbindungen zwischen einer Wandsteckdose oder Stromverteilung und einem HiFi-Rack. Vor dem Einsatz sollte geprüft werden, ob sich das Kabel ohne Zug am Geräteeingang verlegen lässt. Wegen der schweren Aluminiumstecker empfiehlt sich bei Bedarf eine mechanische Entlastung hinter der Komponente.

Das 7N-PC9900 ersetzt keine fachgerecht ausgeführte Hausinstallation und korrigiert keine grundsätzlichen Fehler der Stromversorgung. Es stellt vielmehr eine technisch definierte Verbindung bereit, deren Leiter, Isolation, Abschirmung und Kontakte gezielt für den Einsatz mit hochwertigen Komponenten entwickelt wurden.
