Accuphase DC-500 DA-Wandler

Beschreibung

Accuphase DC-500 als hochpräziser D/A-Wandler

Der Accuphase DC-500 ist ein eigenständiger High-End-D/A-Wandler für anspruchsvolle digitale Wiedergabesysteme. Er wurde auf Grundlage wesentlicher Technologien des größeren DC-1000 entwickelt und verarbeitet digitale Musiksignale aus unterschiedlichen Quellen. Netzwerkspieler, Musikserver, Computer, CD-Laufwerke und weitere Digitalgeräte können dadurch über eine gemeinsame, hochwertig aufgebaute Wandlersektion wiedergegeben werden.

Im Zentrum des Accuphase DC-500 stehen zwei unterschiedliche, auf das jeweilige Signalformat abgestimmte Wandlungsverfahren. PCM-Signale werden durch die achtfach parallel arbeitende 8MDS++-Architektur verarbeitet. Für DSD verwendet Accuphase das 8MDSD-Prinzip, das die direkte Verarbeitung des Ein-Bit-Datenstroms ermöglicht. Beide Verfahren werden mit der Accuphase-eigenen ANCC-Technologie zur Verringerung von Rauschen und Verzerrungen kombiniert.

Sechs Digitaleingänge einschließlich zweier separater USB-Anschlüsse machen den Accuphase DC-500 zu einer vielseitigen Schnittstelle für moderne und klassische Digitalquellen. Seine analoge Ausgangsstufe verfügt über getrennte Schaltungen für XLR und RCA, während eigenständige Netztransformatoren die analogen und digitalen Bereiche versorgen.

Entwickelt aus der Technologie des DC-1000

Der DC-1000 bildet innerhalb des Accuphase-Programms die Referenz für separate Digitalprozessoren. Der Accuphase DC-500 überträgt zentrale technische Konzepte dieses Spitzenmodells in eine kompaktere Geräteklasse.

Dazu gehören die parallele Nutzung von acht D/A-Wandlerschaltungen, die getrennte Verarbeitung von PCM- und DSD-Signalen sowie die konsequente Reduzierung von Rauschen und Verzerrungen. Auch die vollständig separierten Ausgangsschaltungen für die symmetrischen und unsymmetrischen Anschlüsse folgen dem konstruktiven Ansatz des Referenzmodells.

Der Accuphase DC-500 ist damit keine einfache Ergänzung für eine einzelne Digitalquelle. Er wurde als zentrale Wandlerkomponente einer hochwertigen Stereoanlage konzipiert. Unterschiedliche digitale Zuspieler können denselben D/A-Wandler, dieselbe analoge Ausgangsstufe und dieselbe Stromversorgung nutzen. Dadurch lässt sich innerhalb der gesamten Anlage eine einheitliche Qualität der Digital-Analog-Wandlung erreichen.

8MDS++ für die Verarbeitung von PCM-Signalen

PCM-Musikdaten werden im Accuphase DC-500 mithilfe des 8MDS++-Prinzips verarbeitet. MDS steht für „Multiple Delta Sigma“ und bezeichnet eine von Accuphase entwickelte Wandlerarchitektur, bei der mehrere Delta-Sigma-D/A-Wandler parallel arbeiten.

Der Accuphase DC-500 nutzt acht parallel angesteuerte Wandlerschaltungen des ESS ES9028PRO. Die Ausgangssignale der einzelnen Wandlerzweige werden anschließend zusammengeführt. Zufällige Rausch- und Fehleranteile können sich dabei teilweise gegenseitig aufheben, während das eigentliche Musiksignal erhalten bleibt.

Gegenüber einer einzelnen Wandlerschaltung ergibt sich durch die achtfache Parallelstruktur theoretisch eine um den Faktor √8 und damit etwa 2,8-fach verbesserte Leistung bei Rauschen, Verzerrungen und Linearität. Dieser Vorteil bleibt unabhängig von der Frequenz und vom Pegel des Eingangssignals wirksam.

Gerade bei sehr niedrigen Signalpegeln ist diese Eigenschaft relevant. Leise Rauminformationen, feine Ausklangphasen und kleine dynamische Abstufungen dürfen nicht im Grundrauschen der Wandler- und Ausgangsschaltungen verschwinden. Die parallele MDS++-Architektur schafft die technischen Voraussetzungen für eine präzise Verarbeitung dieser Informationen.

8MDSD für die direkte DSD-Wiedergabe

DSD-Signale stellen andere Anforderungen an die Signalverarbeitung als PCM-Daten. Der Ein-Bit-Datenstrom enthält einen erheblichen Anteil hochfrequenten Quantisierungsrauschens, das außerhalb des menschlichen Hörbereichs liegt und vor der analogen Ausgabe gefiltert werden muss.

Bei herkömmlichen Verfahren werden DSD-Daten häufig zunächst in PCM umgerechnet, bevor die weitere Filterung erfolgt. Das im Accuphase DC-500 eingesetzte MDSD-Verfahren verzichtet auf diese Zwischenwandlung.

Der Prozessor erzeugt acht phasenverschobene DSD-Signale und führt diese den acht MDS++-Wandlerzweigen zu. Der gesamte Schaltungsaufbau arbeitet dabei als Filter mit gleitendem Mittelwert und linearer Phase. Das hochfrequente Quantisierungsrauschen wird reduziert, während das DSD-Signal in seinem ursprünglichen Datenformat verarbeitet bleibt.

Diese formatgerechte Verarbeitung zeigt, dass Accuphase PCM und DSD nicht einfach durch denselben allgemeinen Rechenweg leitet. Der Accuphase DC-500 verwendet für beide Formate jeweils ein speziell angepasstes Verfahren.

ANCC gegen Rauschen und Verzerrungen

Die achtfach parallele Wandlung wird durch die Accuphase Noise and Distortion Cancelling Circuit ergänzt. ANCC wurde entwickelt, um verbleibende Rausch- und Verzerrungsanteile innerhalb analoger Verstärkerschaltungen weiter zu verringern.

Die Technologie arbeitet mit einem Hauptverstärker und einem zusätzlichen Korrekturzweig. Dieser erfasst unerwünschte Signalbestandteile und erzeugt ein entsprechendes Kompensationssignal. Rauschen und Verzerrungen werden dadurch reduziert, ohne die musikalischen Informationen nachträglich digital zu verändern.

Im Accuphase DC-500 kommt ANCC sowohl innerhalb der Strom-Spannungs-Wandlung des D/A-Konverters als auch im Direct Balanced Filter der analogen Ausgangsstufe zum Einsatz. Damit wirkt die Technologie an mehreren entscheidenden Stellen des Signalwegs.

Das Ergebnis ist ein sehr niedriger technischer Störpegel. Der vom Hersteller angegebene Gesamtklirrfaktor einschließlich Rauschen liegt bei lediglich 0,0004 Prozent. Diese Messwerte bilden die technische Grundlage für eine saubere, transparente und dynamisch uneingeschränkte Wiedergabe.

Direct Balanced Filter für XLR und RCA

Nach der D/A-Wandlung wird das analoge Musiksignal gefiltert und für die Weiterleitung an einen Vor- oder Vollverstärker aufbereitet. Der Accuphase DC-500 verwendet dafür den Direct Balanced Filter.

Die symmetrischen XLR-Ausgänge und die unsymmetrischen RCA-Ausgänge verfügen über vollständig getrennte Signalwege. Beide Anschlussarten besitzen eigene aktive Filterverstärker und werden nicht lediglich aus einer gemeinsamen Ausgangsschaltung abgeleitet.

Dadurch können die jeweiligen Betriebsarten ohne unnötige Konvertierung genutzt werden. Wer den Accuphase DC-500 über XLR mit einem symmetrisch aufgebauten Vor- oder Vollverstärker verbindet, erhält einen konsequent symmetrischen Ausgangspfad. Für Anlagen mit RCA-Verbindungen steht eine eigenständig optimierte Line-Ausgangsstufe bereit.

Ein Phasenwahlschalter auf der Rückseite ermöglicht die Anpassung der XLR-Belegung. So lässt sich der Accuphase DC-500 auch mit Komponenten kombinieren, deren symmetrische Anschlüsse eine abweichende Pinbelegung verwenden.

Sechs Digitaleingänge für unterschiedliche Quellen

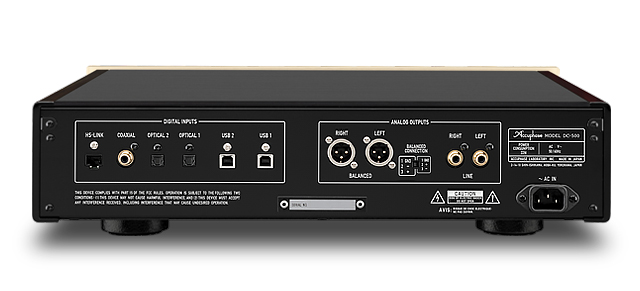

Der Accuphase DC-500 besitzt insgesamt sechs digitale Eingänge. Neben HS-LINK, einem koaxialen Eingang und zwei optischen Eingängen stehen zwei voneinander unabhängige USB-B-Schnittstellen zur Verfügung.

Die beiden USB-Eingänge sind besonders praktisch, wenn beispielsweise ein Computer und ein Netzwerkspieler dauerhaft mit dem Wandler verbunden werden sollen. Ein Umstecken des USB-Kabels ist dann nicht erforderlich. Beide Quellen können über die Eingangswahl an der Gerätefront ausgewählt werden.

Über USB verarbeitet der Accuphase DC-500 PCM-Signale bis 384 kHz bei 32 Bit. DSD wird nativ über ASIO bis 22,5 MHz und über das DoP-Verfahren bis 11,2 MHz unterstützt.

Der koaxiale Eingang verarbeitet PCM-Daten bis 192 kHz bei 24 Bit. Die beiden optischen Schnittstellen unterstützen PCM bis 96 kHz bei 24 Bit. Dadurch können beispielsweise CD-Laufwerke, Fernsehgeräte oder andere digitale Komponenten eingebunden werden.

Das Display zeigt die Abtastfrequenz und die Anzahl der Quantisierungsbits des anliegenden Signals an. Damit lässt sich unmittelbar kontrollieren, in welchem Format die ausgewählte Quelle Daten an den Accuphase DC-500 überträgt.

HS-LINK für kompatible Accuphase-Komponenten

Für die Verbindung mit geeigneten Accuphase-Komponenten verfügt der Accuphase DC-500 über einen HS-LINK-Eingang. Diese proprietäre Schnittstelle wurde für die hochwertige Übertragung digitaler Audiosignale innerhalb eines Accuphase-Systems entwickelt.

HS-LINK Version 2 unterstützt PCM-Signale bis 384 kHz bei 32 Bit sowie DSD bis 5,6 MHz. Gleichzeitig bleibt die Verbindung mit Geräten kompatibel, die den ursprünglichen HS-LINK-Standard verwenden.

Über HS-LINK lässt sich der Accuphase DC-500 beispielsweise mit einem kompatiblen SACD/CD-Transport verbinden. Die Trennung von Laufwerk und D/A-Wandler ermöglicht eine konsequent aufgebaute Digitalquelle, bei der beide Geräte jeweils für ihre spezifische Aufgabe entwickelt wurden.

Geräuschlose Muting-Schaltung zwischen den Titeln

Beim Wechsel zwischen unterschiedlichen Titeln oder digitalen Signalformaten kann es innerhalb eines D/A-Wandlers zu Schaltgeräuschen kommen. Übliche Konstruktionen verwenden dafür Relais, die den analogen Ausgang kurzzeitig stummschalten. Das mechanische Schalten kann jedoch selbst hörbare Geräusche verursachen.

Accuphase hat für den DC-500 eine eigene Muting-Schaltung entwickelt, die Relais-Schaltgeräusche zwischen den Titeln vermeidet. Dadurch bleibt die Wiedergabe auch beim Wechsel von Aufnahmen oder Datenformaten ruhig.

Diese Lösung ist besonders bei Musikservern und Streaming-Anwendungen sinnvoll, wenn unmittelbar aufeinanderfolgende Titel unterschiedliche Abtastraten oder Dateiformate besitzen. Der Accuphase DC-500 kann die notwendige Umschaltung vornehmen, ohne die Hörumgebung durch mechanische Schaltgeräusche zu beeinträchtigen.

Getrennte Stromversorgung für digitale und analoge Schaltungen

Digitale Eingangsschaltungen, D/A-Wandler und analoge Ausgangsstufen stellen unterschiedliche Anforderungen an ihre Stromversorgung. Damit sich die einzelnen Baugruppen möglichst wenig gegenseitig beeinflussen, verwendet der Accuphase DC-500 zwei große Netztransformatoren.

Die analogen und digitalen Schaltungen werden über vollständig unabhängige Transformatoren versorgt. Zusätzlich kommen rauscharme Spannungsversorgungsschaltungen und speziell angefertigte Siebkondensatoren zum Einsatz.

Die gesamte Kapazität der Hochleistungs-Siebkondensatoren beträgt 120.000 Mikrofarad. Diese großzügige Dimensionierung sorgt für stabile elektrische Arbeitsbedingungen und unterstützt die analoge Ausgangsstufe bei der unverzerrten Verarbeitung dynamischer Signalverläufe.

Die räumliche Trennung der Schaltungsbereiche ergänzt das elektrische Versorgungskonzept. Digitale Verarbeitung, Stromversorgung und analoge Filterverstärker sind innerhalb des Gehäuses klar gegliedert angeordnet.

Ausgangspegel an andere Quellen anpassen

Der analoge Ausgangspegel des Accuphase DC-500 lässt sich digital von 0 bis −80 dB einstellen. Diese Funktion ist insbesondere dafür vorgesehen, Pegelunterschiede zwischen verschiedenen Quellgeräten auszugleichen.

Wenn der D/A-Wandler beispielsweise gemeinsam mit einem Phonovorverstärker oder einem anderen Player an einem Vorverstärker verwendet wird, kann ein deutlich unterschiedlicher Ausgangspegel beim Quellenwechsel störend sein. Die Pegelanpassung ermöglicht eine bessere Abstimmung innerhalb der gesamten Anlage.

Die Einstellung erfolgt über Tasten auf der Frontseite und wird im Display angezeigt. Das eigentliche Regeln der Hörlautstärke sollte weiterhin über den angeschlossenen Vor- oder Vollverstärker erfolgen.

Hochwertige Verarbeitung im klassischen Accuphase-Design

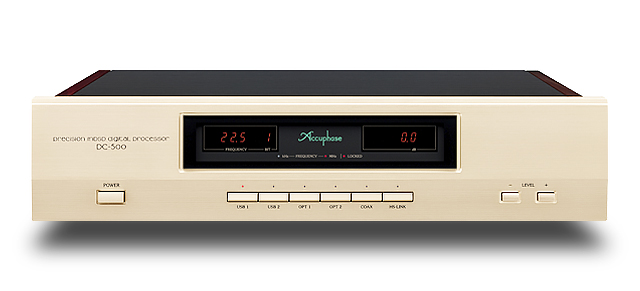

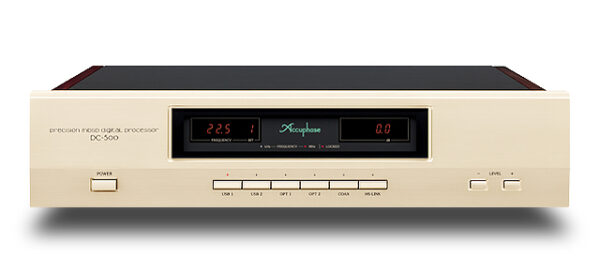

Der Accuphase DC-500 besitzt die charakteristische champagnerfarbene Front des japanischen Herstellers. Das zentrale Display informiert übersichtlich über den ausgewählten Eingang, die Abtastrate, die Auflösung und den eingestellten Ausgangspegel.

Seitenteile mit natürlicher Holzmaserung und hochglänzender Oberfläche unterstreichen die gehobene Position des Digitalprozessors. Die Oberseite besteht aus eloxiertem Aluminium mit gebürstetem Finish.

Isolatorfüße aus Metallguss mit hohem Kohlenstoffanteil sorgen für einen stabilen Stand und sollen die Übertragung mechanischer Schwingungen auf das Gehäuse reduzieren. Mit seiner Breite von 465 Millimetern entspricht der Accuphase DC-500 dem klassischen Geräteformat der größeren Accuphase-Komponenten.

Accuphase DC-500 bei Schüring High End

Der Accuphase DC-500 ist ein vielseitiger High-End-D/A-Wandler für Netzwerkspieler, Musikserver, Computer, CD-Laufwerke und weitere digitale Quellen. Seine achtfach parallele MDS++-Wandlung, die direkte MDSD-Verarbeitung, ANCC und die getrennten analogen Ausgangsstufen schaffen die konstruktive Grundlage für eine präzise und natürliche Musikwiedergabe.

Als autorisierter Accuphase-Fachhändler unterstützen wir Sie bei der Integration des Accuphase DC-500 in Ihre bestehende oder neu geplante Stereoanlage. In unserer Vorführung können Sie den Digitalprozessor mit verschiedenen Accuphase-Verstärkern, digitalen Quellen und hochwertigen Lautsprechern erleben.

Vereinbaren Sie Ihren persönlichen Hörtermin oder lassen Sie sich individuell beraten. Sie erreichen uns telefonisch unter 040 71097635 oder per E-Mail an mail@schuering-highend.de.
