ATOLL PH 200 Phono-Vorstufe – Diskrete High-End Phonostufe mit Doppel-Mono-Netzteil
Die ATOLL PH 200 Phono-Vorstufe ist eine kompromisslos aufgebaute externe Phonolösung für anspruchsvolle Analogliebhaber. Vollständig diskret konstruiert und mit einer außergewöhnlich aufwendigen Stromversorgung ausgestattet, richtet sich dieses Modell an Musikenthusiasten, die das volle Potenzial ihres MM- oder MC-Tonabnehmers ausschöpfen möchten.

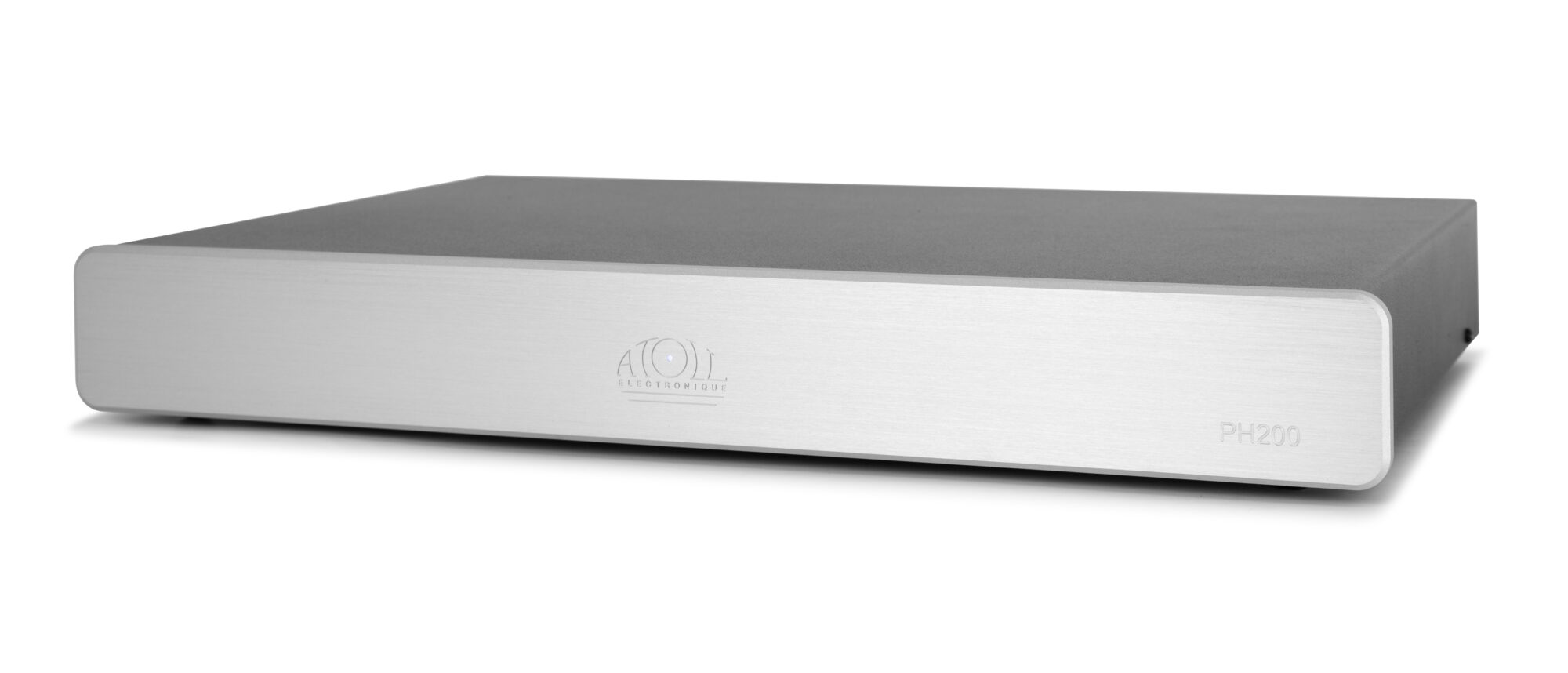

Bereits auf den ersten Blick signalisiert die massive 8 mm starke Frontplatte aus gebürstetem Aluminium den hohen Qualitätsanspruch. Doch die wahre Stärke dieser Phonostufe liegt im Inneren – in der durchdachten Schaltungstopologie und der konsequent auf Klangreinheit ausgelegten Architektur.
Doppel-Mono-Stromversorgung mit extrem rauscharmen Lineartransformatoren
Ein zentrales Merkmal der ATOLL PH 200 Phono-Vorstufe ist die speziell entwickelte Stromversorgung. Zwei extrem rauscharme High-End-Lineartransformatoren mit jeweils 3,5 VA – jeweils einer pro Kanal – sorgen für eine echte Doppel-Mono-Struktur. Diese Bauweise minimiert Übersprechen und verbessert die Kanaltrennung deutlich.
Zusätzlich kommen vier geregelte Netzteile zum Einsatz, die eine stabile und saubere Versorgung sämtlicher Schaltungsbereiche gewährleisten. Die Gesamtkapazität der Kondensatoren beträgt beeindruckende 54.400 µF – ein Wert, der für außergewöhnliche Spannungsstabilität und dynamische Reserven sorgt.
Die gesamte Einheit ist intern mit einem Metallgehäuse abgeschirmt, um elektromagnetische Störungen konsequent von der sensiblen Audiobühne fernzuhalten.
Netzteilarchitektur im Überblick:
• Zwei High-End-Lineartransformatoren à 3,5 VA (je Kanal einer)
• Echte Doppel-Mono-Struktur
• Vier geregelte Netzteile
• 54.400 µF Gesamtkapazität
• Interne Abschirmung durch Metallgehäuse
Vollständig diskreter Aufbau ohne Zwischenkondensatoren
Die Signalverarbeitung der ATOLL PH 200 Phono-Vorstufe erfolgt vollständig diskret, ohne integrierte Operationsverstärker. Darüber hinaus verzichtet die Konstruktion vollständig auf Zwischenkondensatoren im Signalweg. Diese kompromisslose Herangehensweise reduziert Phasenverschiebungen und bewahrt die Integrität des analogen Signals.
RIAA-Filterkondensatoren mit Silberglimmertechnologie sorgen für eine besonders präzise Entzerrungskurve. Das Resultat ist eine akkurate, tonal ausgewogene und dynamisch stabile Wiedergabe Ihrer Schallplatten.
Konstruktive Merkmale:
• Vollständig diskreter Aufbau
• Keine Operationsverstärker
• Keine Zwischenkondensatoren im Signalweg
• RIAA-Filterkondensatoren mit Silberglimmertechnologie
Flexible Anpassung für MM- und MC-Tonabnehmer
Die ATOLL PH 200 Phono-Vorstufe bietet umfangreiche Anpassungsmöglichkeiten, die direkt über die Rückseite des Gehäuses zugänglich sind. Separate Einstellungsblöcke für linken und rechten Kanal ermöglichen eine präzise Konfiguration.
Unterstützt werden folgende Verstärkungsstufen:
• MM-Verstärkung: 40 dB
• High-Level-MC-Verstärkung: 47 dB
• Low-Level-MC-Verstärkung: 60 dB
Die Eingangskapazität ist wählbar zwischen:
• Keine Zusatzkapazität
• 100 pF
• 220 pF
• 320 pF
Die Eingangsimpedanz beträgt 47 kΩ. Diese Flexibilität erlaubt eine exakte Anpassung an unterschiedlichste Tonabnehmer-Systeme und gewährleistet optimale Arbeitsbedingungen für Ihr Analogsetup.
Technische Präzision für maximale Signalreinheit
Die ATOLL PH 200 Phono-Vorstufe überzeugt auch messtechnisch mit hervorragenden Werten:
• Signal-/Rauschverhältnis bei 1 kHz: 80 dB
• Übersprechen bei 1 kHz: < -86 dB
• Frequenzgang (20 Hz – 20 kHz): < 0,1 dB
• Klirrfaktor (THD): 0,05 %
Diese Werte unterstreichen die hohe Signalreinheit und Präzision der Schaltung. Besonders die exzellente Kanaltrennung und der lineare Frequenzgang tragen zu einer klar strukturierten, räumlich stabilen Wiedergabe bei.

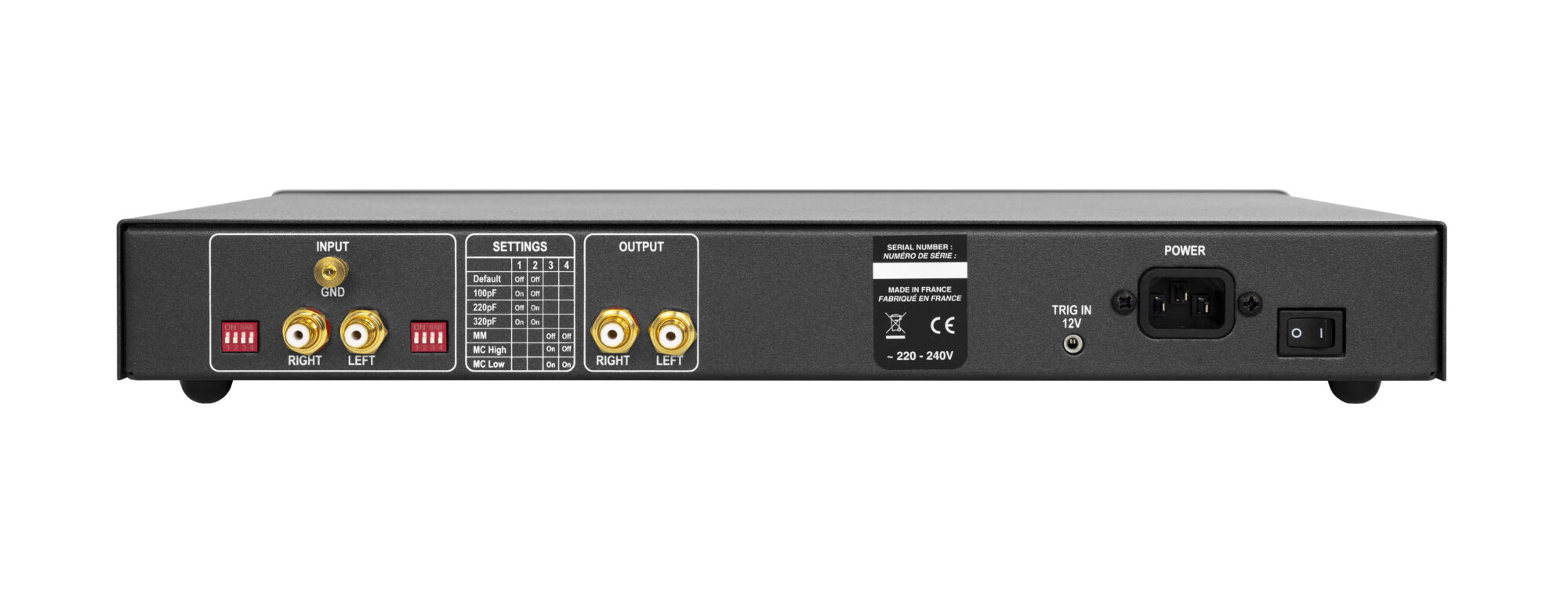

Anschlussmöglichkeiten und Systemintegration
Die Anschlusssektion ist praxisgerecht gestaltet und ermöglicht eine einfache Integration in Ihr bestehendes System.
Zur Verfügung stehen:
• 1 Plattenspieler-Signaleingang
• 1 Modulsignalausgang
• Einstellungsblöcke für linken und rechten Kanal
• 1 12-V-Triggereingang
Der 12-Volt-Trigger-Eingang erleichtert die Systemintegration in komplexere Anlagen und ermöglicht synchrones Ein- und Ausschalten mit kompatiblen Komponenten.
Klangliche Charakteristik der ATOLL PH 200 Phono-Vorstufe
Klanglich präsentiert sich die ATOLL PH 200 Phono-Vorstufe ausgesprochen ruhig, präzise und dynamisch. Die diskrete Class-A-Schaltung sorgt für eine natürliche, plastische Wiedergabe mit fein differenzierten Klangfarben. Stimmen erscheinen körperhaft und realistisch, Instrumente werden klar voneinander getrennt und räumlich exakt abgebildet.
Die stabile Stromversorgung verleiht der Wiedergabe eine beeindruckende Souveränität im Bassbereich, während Mitten und Höhen von Transparenz und Detailtreue geprägt sind. Besonders bei hochwertigen MC-Systemen zeigt sich die Leistungsfähigkeit dieser Phonostufe eindrucksvoll.
Für wen eignet sich die ATOLL PH 200 Phono-Vorstufe?
Dieses Modell richtet sich an ambitionierte Vinyl-Enthusiasten, die:
• Einen hochwertigen externen Phonovorverstärker suchen
• MM- und MC-Systeme flexibel betreiben möchten
• Wert auf diskreten Schaltungsaufbau legen
• Höchste Signalreinheit erwarten
• Eine stabile, rauscharme Stromversorgung bevorzugen
Wenn Sie Ihr Analogsystem auf ein höheres klangliches Niveau heben möchten, bietet diese Phonostufe eine durchdachte und leistungsstarke Lösung.
FAQ zur ATOLL PH 200 Phono-Vorstufe
Unterstützt die PH 200 sowohl MM- als auch MC-Tonabnehmer?
Ja, es stehen separate Verstärkungsstufen für MM (40 dB), High-Level-MC (47 dB) und Low-Level-MC (60 dB) zur Verfügung.
Wie wird die Kanaltrennung optimiert?
Durch die echte Doppel-Mono-Stromversorgung mit zwei separaten Transformatoren wird Übersprechen minimiert und die Kanaltrennung verbessert.
Welche Rolle spielen die 54.400 µF Gesamtkapazität?
Die hohe Kondensatorkapazität sorgt für außergewöhnliche Spannungsstabilität und dynamische Reserven.
Warum verzichtet die PH 200 auf Zwischenkondensatoren?
Der Verzicht auf Zwischenkondensatoren reduziert Phasenverschiebungen und bewahrt die Integrität des analogen Signals.
Ist die Phonostufe in komplexe Anlagen integrierbar?
Ja, über den 12-V-Triggereingang lässt sich das Gerät komfortabel in bestehende HiFi-Systeme einbinden.
Fazit zur ATOLL PH 200 Phono-Vorstufe
Die ATOLL PH 200 Phono-Vorstufe kombiniert diskreten High-End-Schaltungsaufbau mit einer außergewöhnlich aufwendigen Doppel-Mono-Stromversorgung. Dank flexibler Anpassungsmöglichkeiten für MM- und MC-Tonabnehmer, präziser RIAA-Entzerrung und exzellenter Messwerte eignet sie sich hervorragend für anspruchsvolle Analogketten. Wenn Sie Ihr Vinylsystem technisch und klanglich auf ein höheres Niveau heben möchten, beraten wir Sie gerne persönlich telefonisch oder per E-Mail zur optimalen Integration in Ihr Setup.
