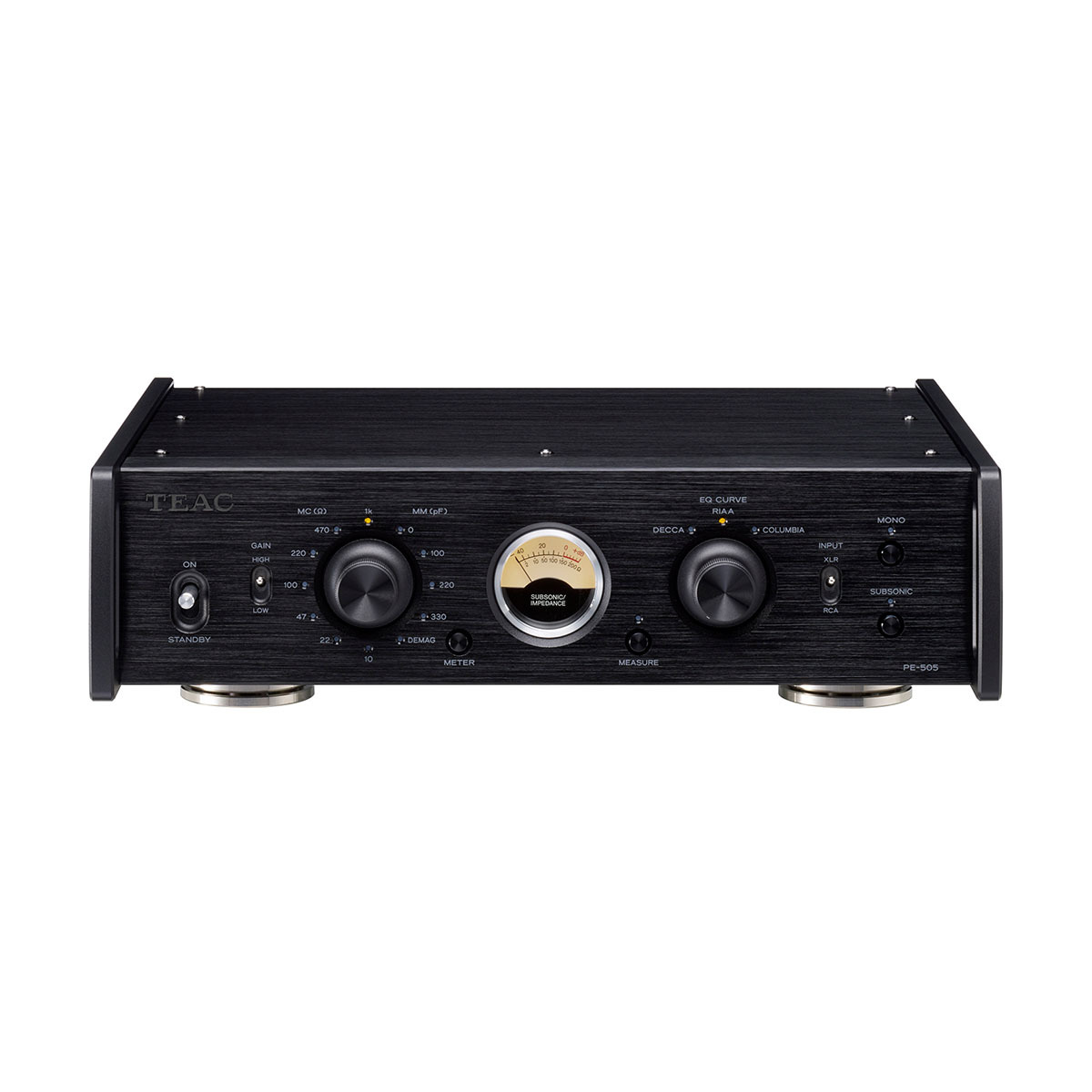

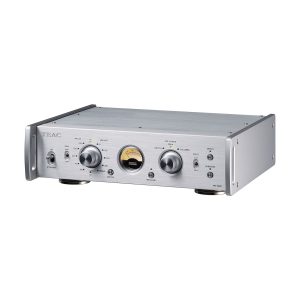

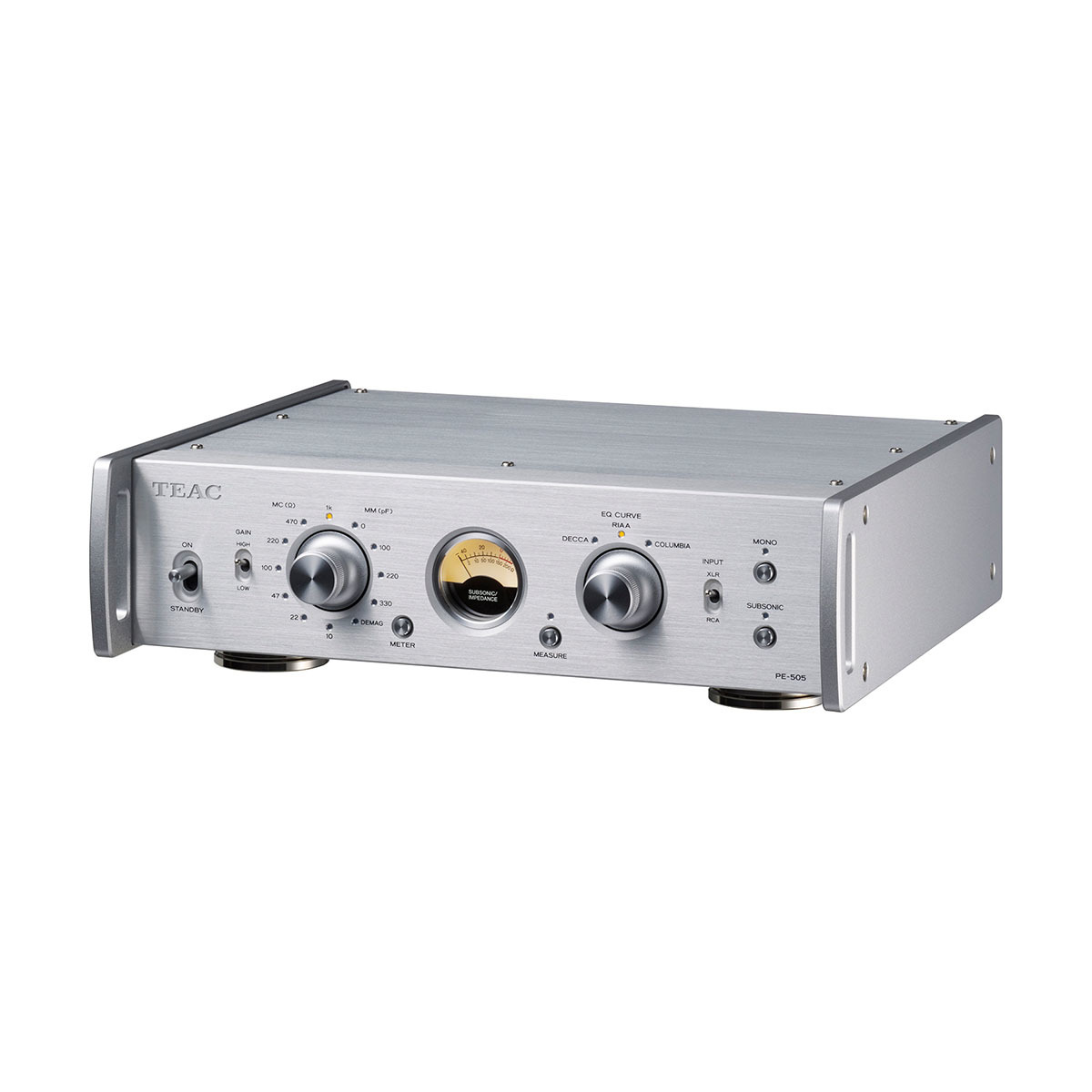

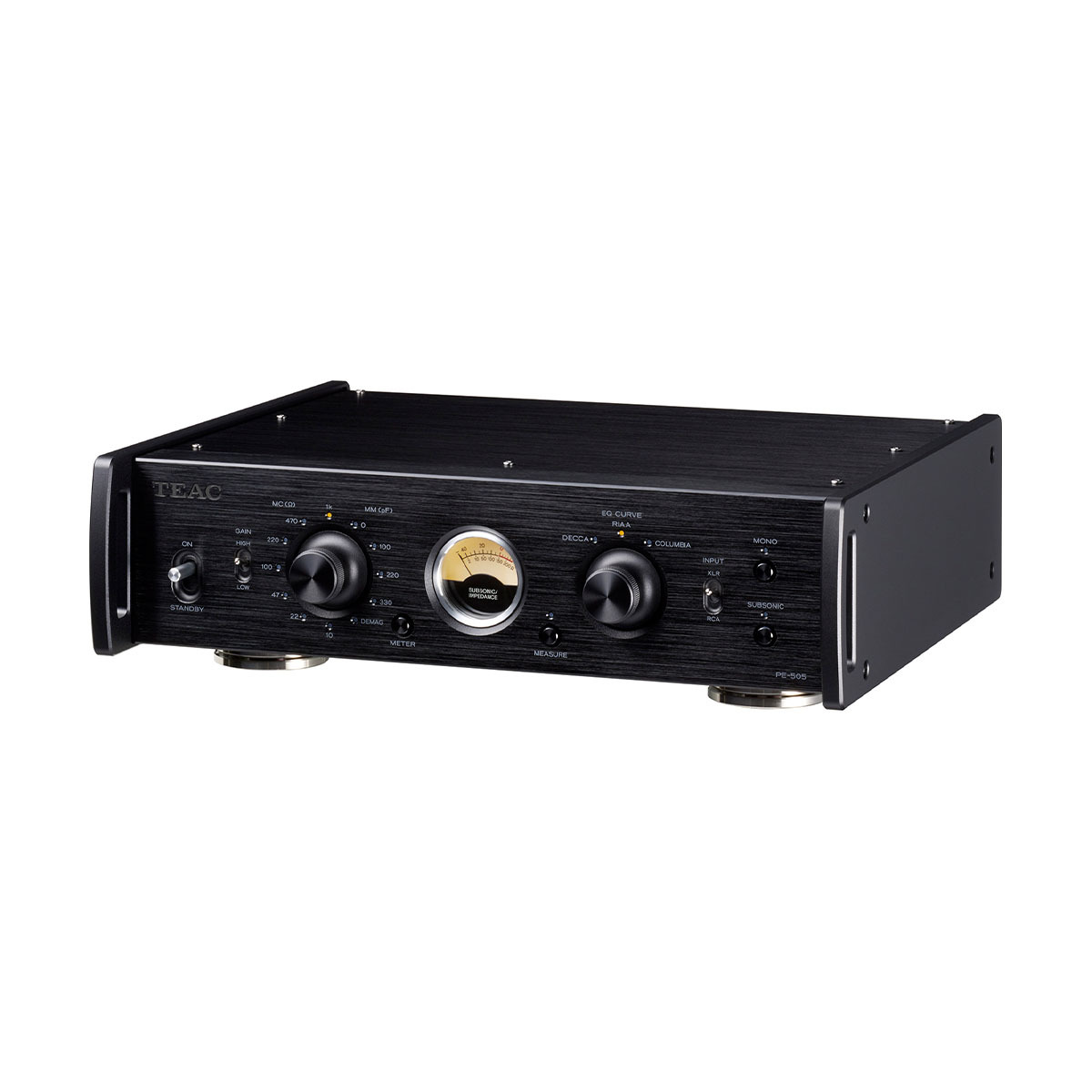

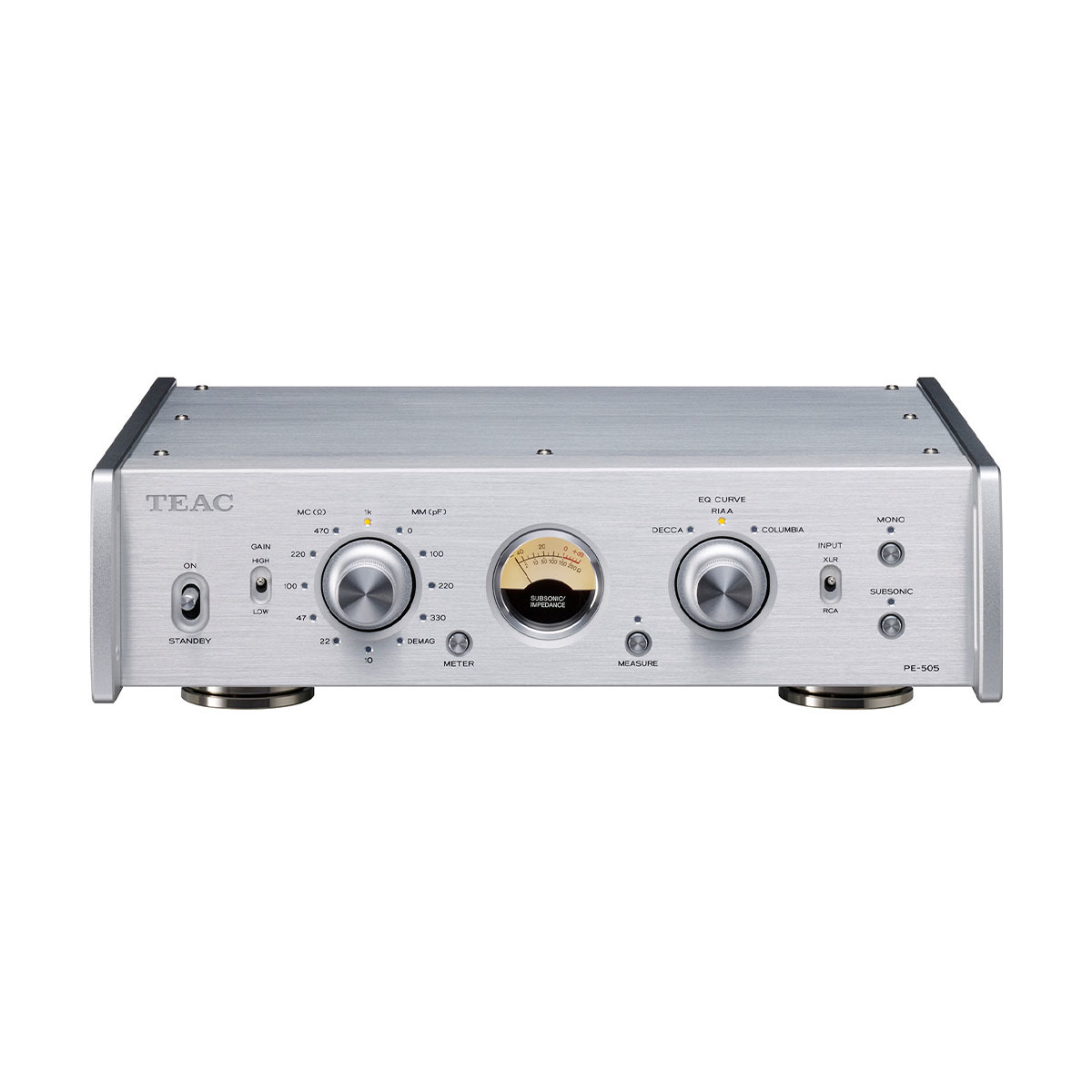

Teac PE-505 Phono-Vorverstärker

Teac PE-505 Phono-Vorverstärker – vollsymmetrischer High-End Phono-Preamp für anspruchsvolle Vinylsysteme

Der Teac PE-505 Phono-Vorverstärker wurde speziell für hochwertige analoge Wiedergabesysteme entwickelt und richtet sich an anspruchsvolle Vinyl-Liebhaber. Das Gerät verstärkt selbst extrem schwache Signale von Tonabnehmern mit höchster Präzision und sorgt für eine exakte Entzerrung nach audiophilen Maßstäben.

Die Konstruktion basiert auf einem vollständig symmetrischen Schaltungsdesign. Dieses Konzept sorgt dafür, dass das Audiosignal von der Eingangssektion bis zum Ausgang möglichst störungsfrei verarbeitet wird. Selbst asymmetrische Signale werden direkt nach den Eingangsklemmen in eine differenzielle Signalverarbeitung umgewandelt.

Durch diese Architektur erreicht der Teac PE-505 Phono-Vorverstärker eine besonders saubere und detailreiche Wiedergabe analoger Musikquellen.

Vollsymmetrische Signalverarbeitung über alle Verstärkerstufen

Die gesamte Signalverarbeitung des Teac PE-505 Phono-Vorverstärker ist vollständig symmetrisch aufgebaut. Dieses Design umfasst:

• den Kopfverstärker
• die Entzerrverstärker
• den Pufferverstärker

Selbst kleinste Audiosignale werden dadurch präzise verstärkt und von Störungen befreit.

Auch bei Verwendung eines herkömmlichen Cinch-Eingangs werden die Signale unmittelbar nach dem Eingang in einen differenziellen Verarbeitungsmodus überführt.

Differenzielle Entzerrung für maximale Signalpräzision

Die Entzerrungsschaltung des Teac PE-505 Phono-Vorverstärker arbeitet ebenfalls im differenziellen Modus. Dadurch werden mögliche Fehler im symmetrischen Ausgangssignal effektiv absorbiert.

Das Ergebnis ist ein besonders präzises und natürlich klingendes Audiosignal.

Hochpräzise RIAA-Entzerrung

Ein neu entwickelter Entzerrverstärker vom NF-Typ sorgt im Teac PE-505 Phono-Vorverstärker für eine äußerst präzise Umsetzung der RIAA-Entzerrung.

Die Abweichung beträgt weniger als:

±0,05 dB im Bereich von 20 Hz bis 20 kHz.

Diese Genauigkeit ermöglicht eine besonders authentische Wiedergabe von Vinylaufnahmen.

Hervorragender Signal-Rausch-Abstand

Der Teac PE-505 Phono-Vorverstärker erreicht sehr hohe Werte beim Signal-Rausch-Abstand.

• 106 dB am MM-Cinch-Eingang
• 86 dB am MC-XLR-Eingang

Die Restrauschspannung beträgt:

• 10 μV bei MM
• 85 μV bei MC (XLR)

Diese Werte sorgen für eine besonders saubere Signalverarbeitung.

Unterstützung historischer Entzerrkurven

Neben der klassischen RIAA-Kurve unterstützt der Teac PE-505 Phono-Vorverstärker auch historische Entzerrkurven.

Dazu gehören speziell abgestimmte Kurven für:

• DECCA
• COLUMBIA

Damit eignet sich das Gerät auch hervorragend für die Wiedergabe älterer monauraler Schallplatten.

Umfangreiche Einstellmöglichkeiten für Tonabnehmer

Der Teac PE-505 Phono-Vorverstärker bietet zahlreiche Möglichkeiten zur Anpassung an unterschiedliche Tonabnehmer.

Zu den Einstellmöglichkeiten gehören:

• umschaltbare MM-Lastkapazität
• umschaltbarer MC-Lastwiderstand
• umschaltbare Verstärkung für MM und MC

MC-Lastwiderstände:

• 10 Ω
• 22 Ω
• 47 Ω
• 100 Ω
• 220 Ω
• 470 Ω
• 1 kΩ

MM-Kapazitätseinstellungen:

• 0 pF
• 100 pF
• 220 pF
• 330 pF

Messfunktion zur optimalen Lastanpassung

Ein besonderes Merkmal des Teac PE-505 Phono-Vorverstärker ist die integrierte Messfunktion für den Lastwiderstand.

Durch Drücken der MEASURE-Taste wird der gesamte Lastwiderstand einschließlich Kabelwiderstand auf dem integrierten Messgerät angezeigt.

So kann der Nutzer den optimalen Lastwert für seinen Tonabnehmer bestimmen.

Subsonic-Erkennung und Filterfunktion

Der Teac PE-505 Phono-Vorverstärker verfügt über eine Subsonic-Erkennung, die Signale unterhalb von 6 Hz sichtbar macht.

Zusätzlich besitzt das Gerät einen Subsonic-Filter mit folgenden Eigenschaften:

• Grenzfrequenz: 17 Hz
• Flankensteilheit: -24 dB pro Oktave

Dieser Filter entfernt unerwünschte tieffrequente Störungen aus dem Audiosignal.

DEMAG-Funktion zur Entmagnetisierung von Tonabnehmern

Eine besondere Funktion des Teac PE-505 Phono-Vorverstärker ist die integrierte DEMAG-Funktion.

Durch das Abspielen einer Schallplatte im DEMAG-Modus für etwa 30 Sekunden können magnetisierte Eisenkerne von MC-Tonabnehmern sowie Aufwärtstransformatoren entmagnetisiert werden.

Dies hilft, die Leistungsfähigkeit des Tonabnehmers zu erhalten.

Weitere Funktionen und Ausstattungsmerkmale

Der Teac PE-505 Phono-Vorverstärker bietet zahlreiche zusätzliche Funktionen:

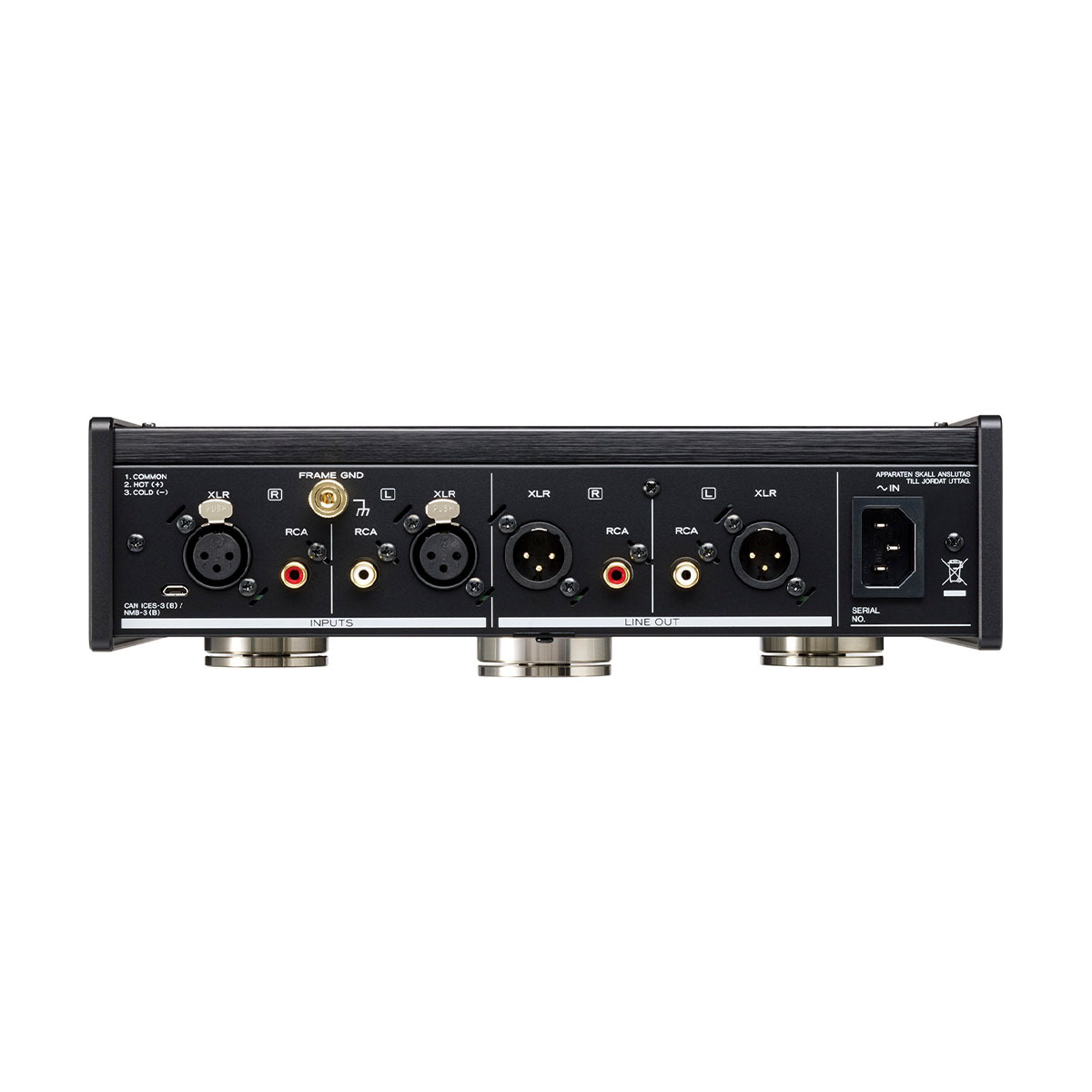

• volldifferenzielle Ein- und Ausgangsschaltungen
• symmetrischer MC-Eingang
• MONO-Schaltung zur Mischung von linkem und rechtem Kanal
• Pin-Point-Füße zur Vibrationskontrolle
• GND-Anschluss für Plattenspieler
• RoHS-konforme Konstruktion

Lieferumfang

Zum Lieferumfang des Teac PE-505 Phono-Vorverstärker gehören:

• Netzteil
• drei Fußkissen
• Benutzerhandbuch

Welche Tonabnehmer unterstützt dieser Phono-Preamp?

Das Gerät unterstützt sowohl MM- als auch MC-Tonabnehmer und bietet zahlreiche Einstellmöglichkeiten für Impedanz und Kapazität.

Wie präzise arbeitet die RIAA-Entzerrung?

Die Abweichung der Entzerrung liegt bei weniger als ±0,05 dB im Bereich von 20 Hz bis 20 kHz.

Wozu dient die DEMAG-Funktion?

Die DEMAG-Funktion kann magnetisierte Eisenkerne von MC-Tonabnehmern und Transformatoren entmagnetisieren.

Welche historischen EQ-Kurven werden unterstützt?

Neben RIAA werden auch spezielle Kurven für DECCA- und COLUMBIA-Schallplatten unterstützt.

Fazit zum Teac PE-505 Phono-Vorverstärker

Der Teac PE-505 Phono-Vorverstärker kombiniert ein vollständig symmetrisches Schaltungsdesign mit außergewöhnlich präziser Entzerrung und umfangreichen Einstellmöglichkeiten. Funktionen wie die Lastwiderstandsmessung, die DEMAG-Funktion sowie die Unterstützung historischer Entzerrkurven machen das Gerät zu einer besonders vielseitigen Lösung für anspruchsvolle Vinylsysteme.
