Teac HA-507 Kopfhörerverstärker | Vorverstärker

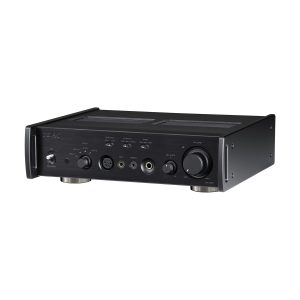

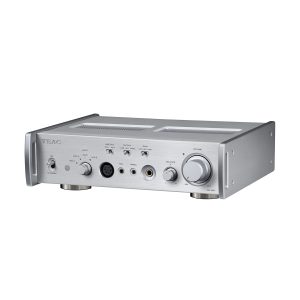

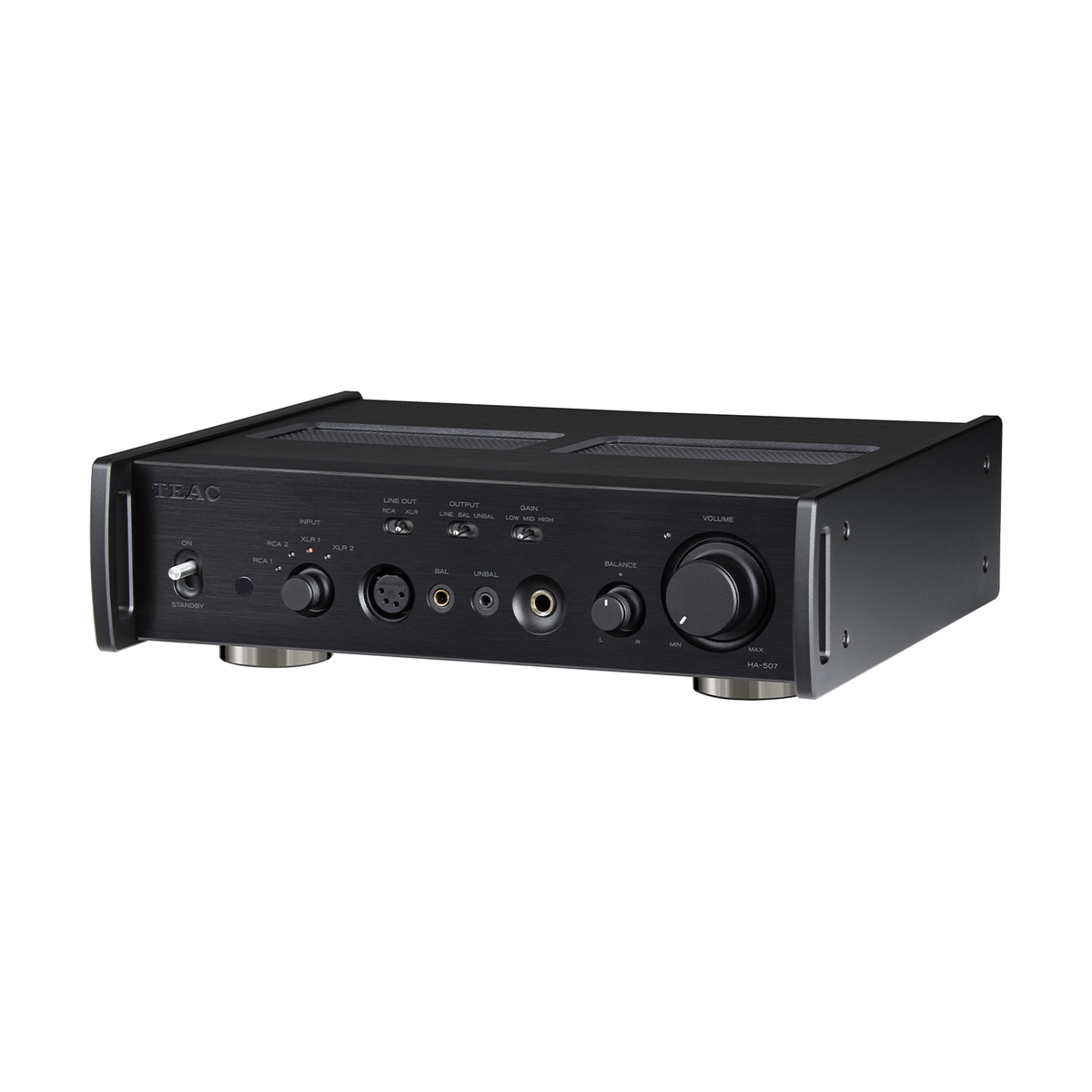

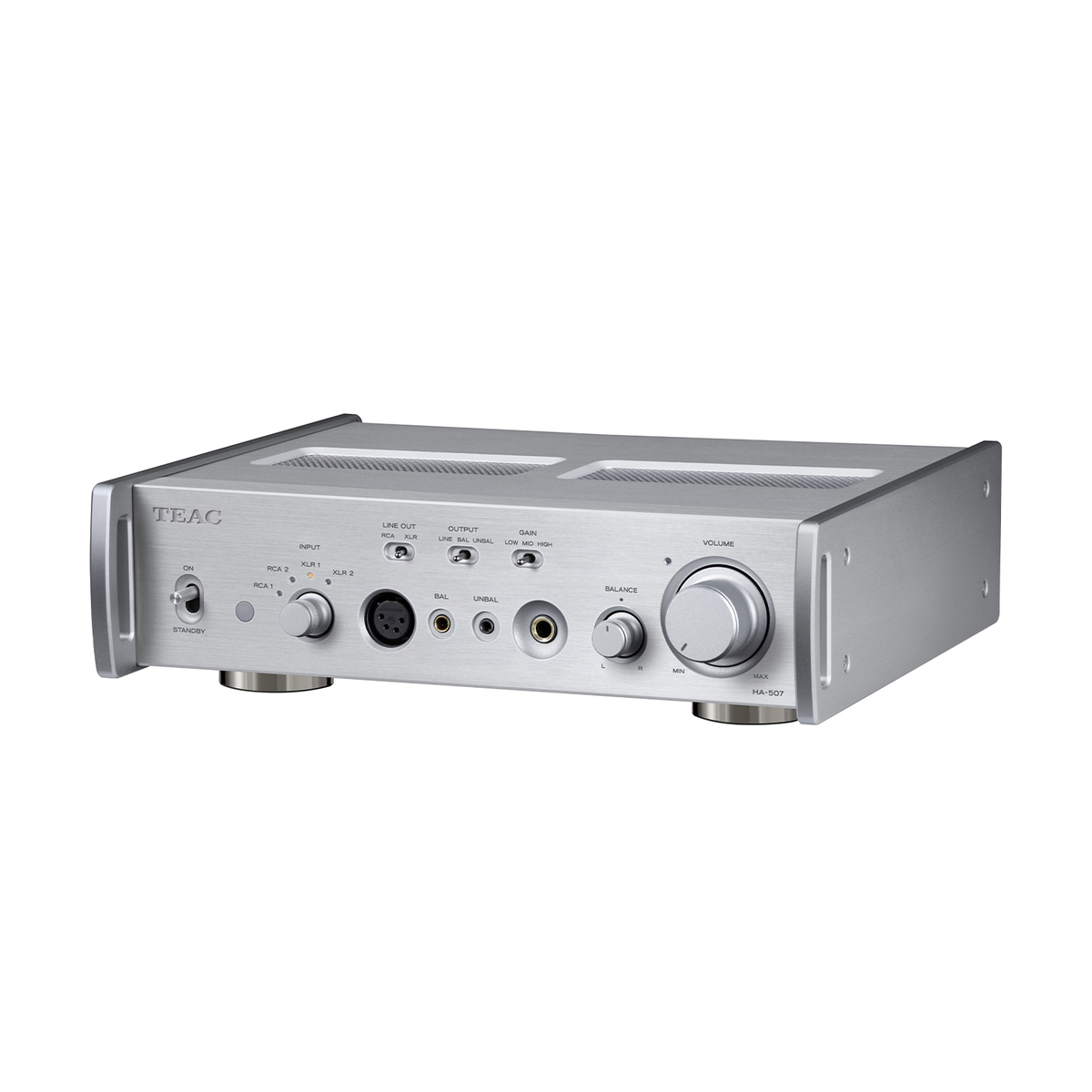

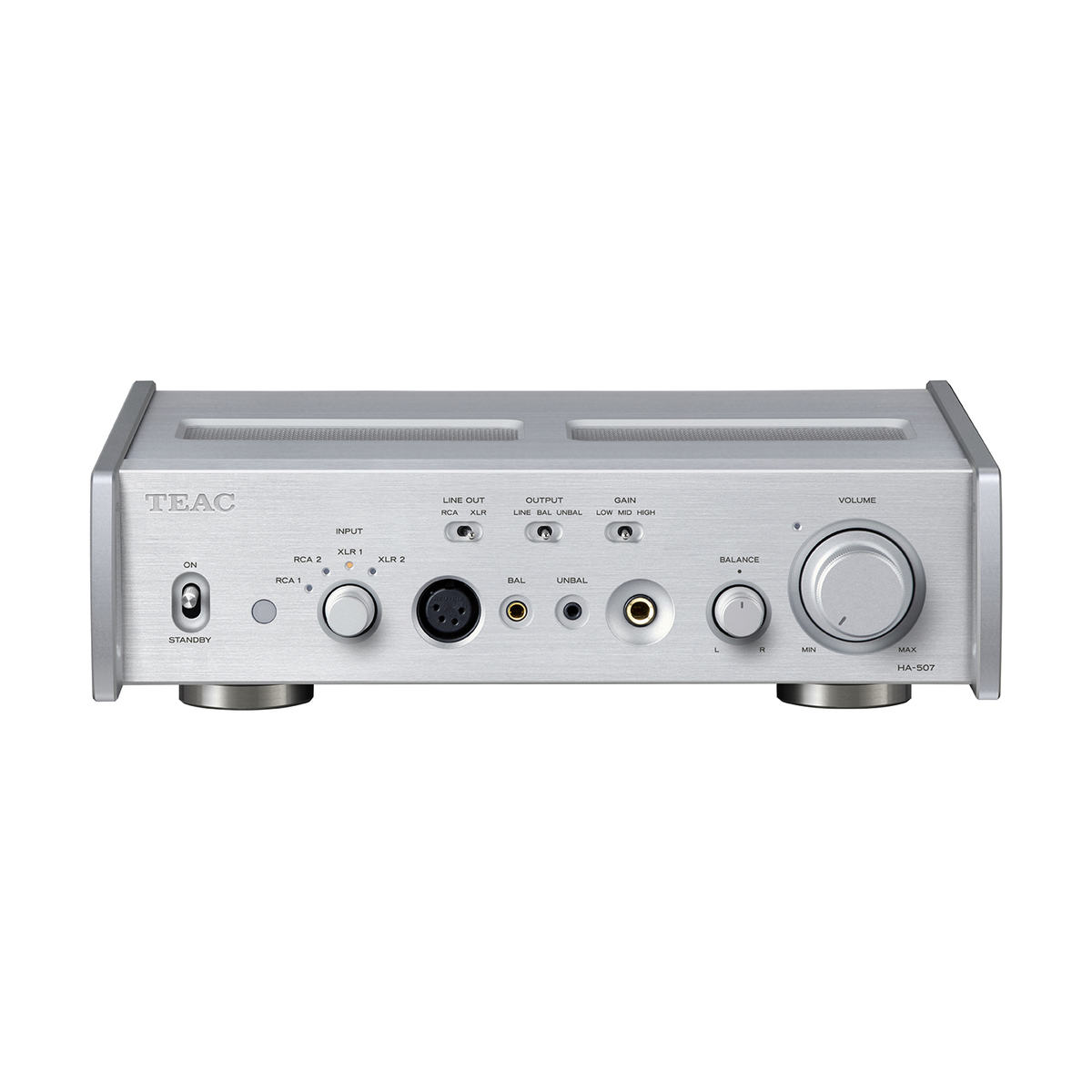

Teac HA-507 – High-End Kopfhörerverstärker und Vorverstärker mit Dual-Mono Architektur

Der Teac HA-507 ist ein kompromisslos konstruierter Kopfhörerverstärker und Vorverstärker der Reference-500-Serie, der vollständig auf analoge Signalverarbeitung ausgelegt ist. Das Gerät kombiniert eine leistungsstarke Verstärkersektion mit einer präzisen Vorverstärkerarchitektur und wurde speziell für audiophile Kopfhörer-Setups sowie hochwertige HiFi-Anlagen entwickelt.

Der Teac HA-507 basiert auf einer vollständig symmetrischen Dual-Mono Konfiguration mit vier Verstärkerelementen für die getrennte Signalverarbeitung von links, rechts sowie positiver und negativer Signalphase. Diese Architektur ermöglicht eine besonders saubere Signalübertragung, minimiert Verzerrungen und sorgt für eine außergewöhnliche räumliche Abbildung.

Dank dieser Konstruktion eignet sich der Teac HA-507 sowohl als leistungsstarker Kopfhörerverstärker als auch als hochwertiger analoger Vorverstärker innerhalb eines anspruchsvollen High-End Systems.

Hochleistungs-Kopfhörerverstärker mit außergewöhnlicher Ausgangsleistung

Im Zentrum des Teac HA-507 arbeitet ein analoger Hochleistungsverstärker mit außergewöhnlich großer Bandbreite und sehr geringen Verzerrungswerten. Die Verstärkermodule wurden ursprünglich für die Ansteuerung von Lautsprechern entwickelt und ermöglichen dadurch eine außergewöhnlich kraftvolle und gleichzeitig fein auflösende Musikwiedergabe.

Der Teac HA-507 erreicht eine beeindruckende Ausgangsleistung von

• 6700 mW + 6700 mW an 32 Ohm im symmetrischen Betrieb

Damit können selbst leistungshungrige Kopfhörer mit niedriger Empfindlichkeit oder hoher Impedanz souverän betrieben werden. Gleichzeitig ermöglicht die hohe Leistungsreserve eine besonders dynamische und kontrollierte Wiedergabe.

Bei der Nutzung von unsymmetrischen Kopfhörern wird die interne symmetrische Verstärkerschaltung automatisch auf eine Aktiv-Masse-Konfiguration umgestellt. Dadurch wird der Signal-Masse-Pegel aktiv auf Nullspannung gesetzt, was eine besonders breite und stabile Klangbühne erzeugt.

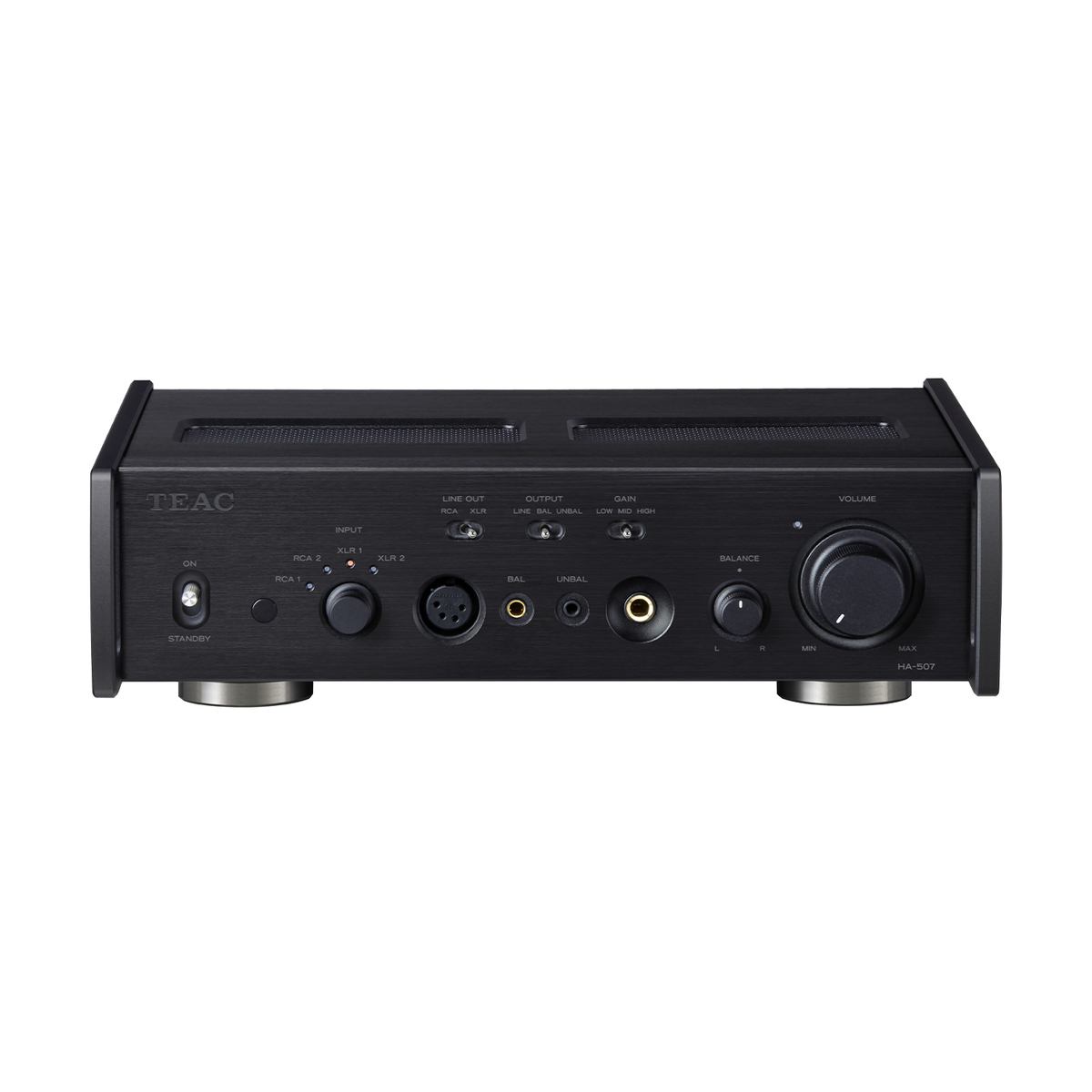

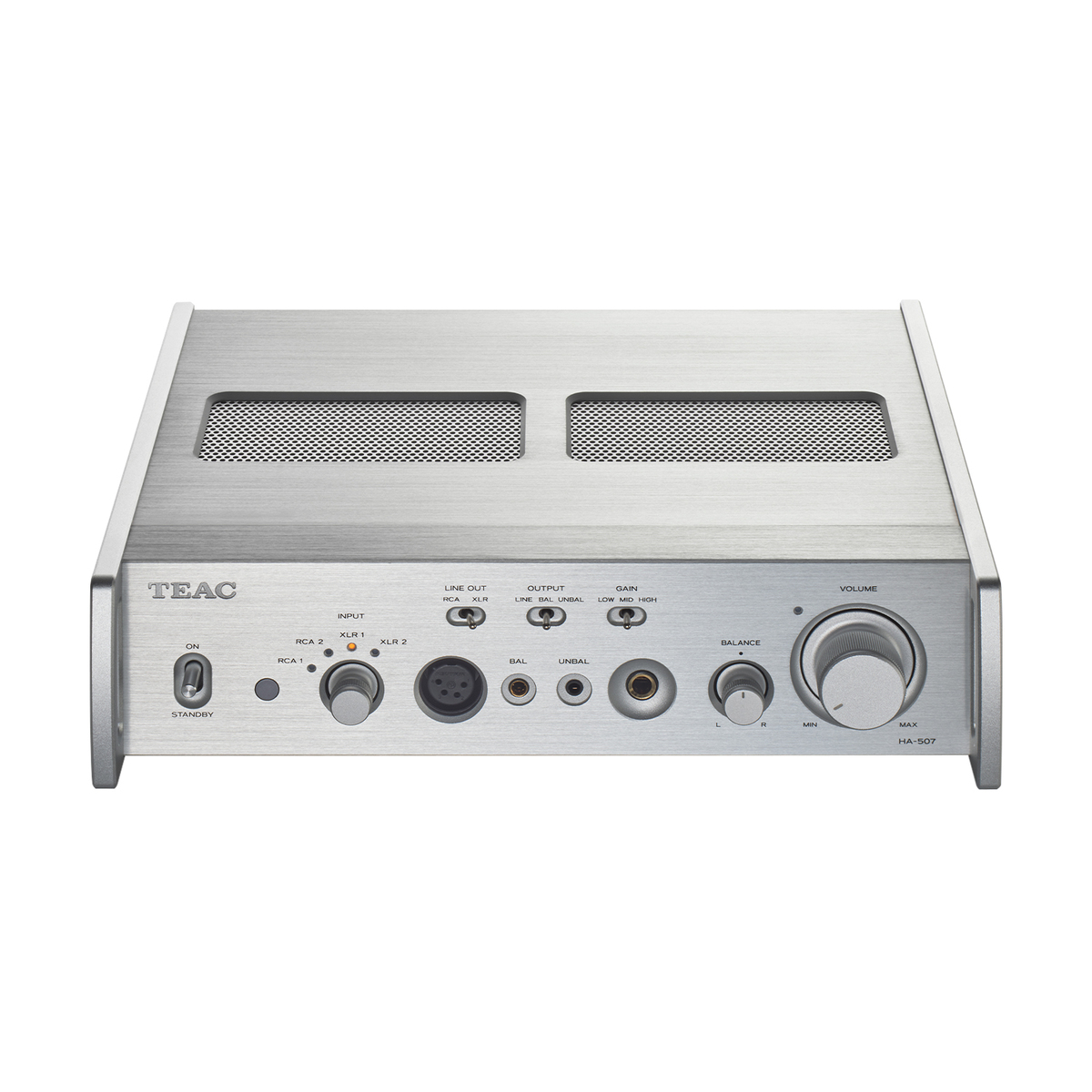

Flexible Kopfhöreranschlüsse für verschiedene Systeme

Der Teac HA-507 bietet eine umfangreiche Auswahl an Kopfhöreranschlüssen und ist dadurch mit nahezu allen Kopfhörertypen kompatibel.

Zur Verfügung stehen

• symmetrischer 4-Pin XLR Anschluss
• symmetrischer 4,4 mm Pentaconn Anschluss
• 6,3 mm Klinke
• 3,5 mm Klinke

Zusätzlich kann die Verstärkung des Kopfhörerausgangs in drei Stufen eingestellt werden:

• High
• Medium
• Low

Diese Anpassungsmöglichkeit erlaubt eine optimale Abstimmung auf unterschiedliche Kopfhörerimpedanzen und Empfindlichkeiten.

Verwendung als separater Leistungsverstärker für Kopfhörer

Der Teac HA-507 kann auch als eigenständiger Leistungsverstärker für Kopfhörer eingesetzt werden. Über einen Schalter auf der Rückseite lässt sich der Vorverstärker-Durchgangsmodus aktivieren.

In diesem Modus wird der Teac HA-507 beispielsweise mit einem externen High-End Vorverstärker kombiniert. Diese Konfiguration richtet sich vor allem an anspruchsvolle Head-Fi-Enthusiasten, die ein separates Vor- und Leistungsverstärkersystem für ihre Kopfhörer nutzen möchten.

Auch im Durchgangsmodus bleiben Funktionen wie Verstärkungsregelung und Balance-Einstellung aktiv, sodass eine komfortable Bedienung gewährleistet ist.

Vollsymmetrischer Dual-Mono Vorverstärker

Der Vorverstärker ist das zentrale Element jedes hochwertigen Audiosystems. Der Teac HA-507 wurde deshalb als vollständig symmetrischer Dual-Mono Vorverstärker konstruiert.

Durch diese Architektur können Audiosignale mit maximaler Präzision verarbeitet werden, während gleichzeitig eine hervorragende Kanaltrennung und ein sehr niedriges Grundrauschen erreicht werden.

Diese Eigenschaften machen den Teac HA-507 zu einer idealen Steuerzentrale für hochwertige Endstufen oder Aktivlautsprecher.

TEAC-QVCS Advanced Lautstärkeregelung

Für die Lautstärkeregelung verwendet der Teac HA-507 das neu entwickelte TEAC-QVCS Advanced System.

Dieses System basiert auf einem hochpräzisen Leiterwiderstands-Netzwerk mit vier unabhängigen Schaltkreisen:

• L+
• L−
• R+
• R−

Durch diese Konstruktion werden besonders kurze Signalwege erreicht, wodurch Klangverluste minimiert werden.

Die Lautstärkeregelung arbeitet mit einer extrem feinen Auflösung von

• 0,25 dB pro Schritt

Dies ermöglicht eine außergewöhnlich präzise Lautstärkeeinstellung und sorgt gleichzeitig für eine perfekte Kanalbalance.

Hochwertige Eingangsschaltung ohne mechanische Kontakte

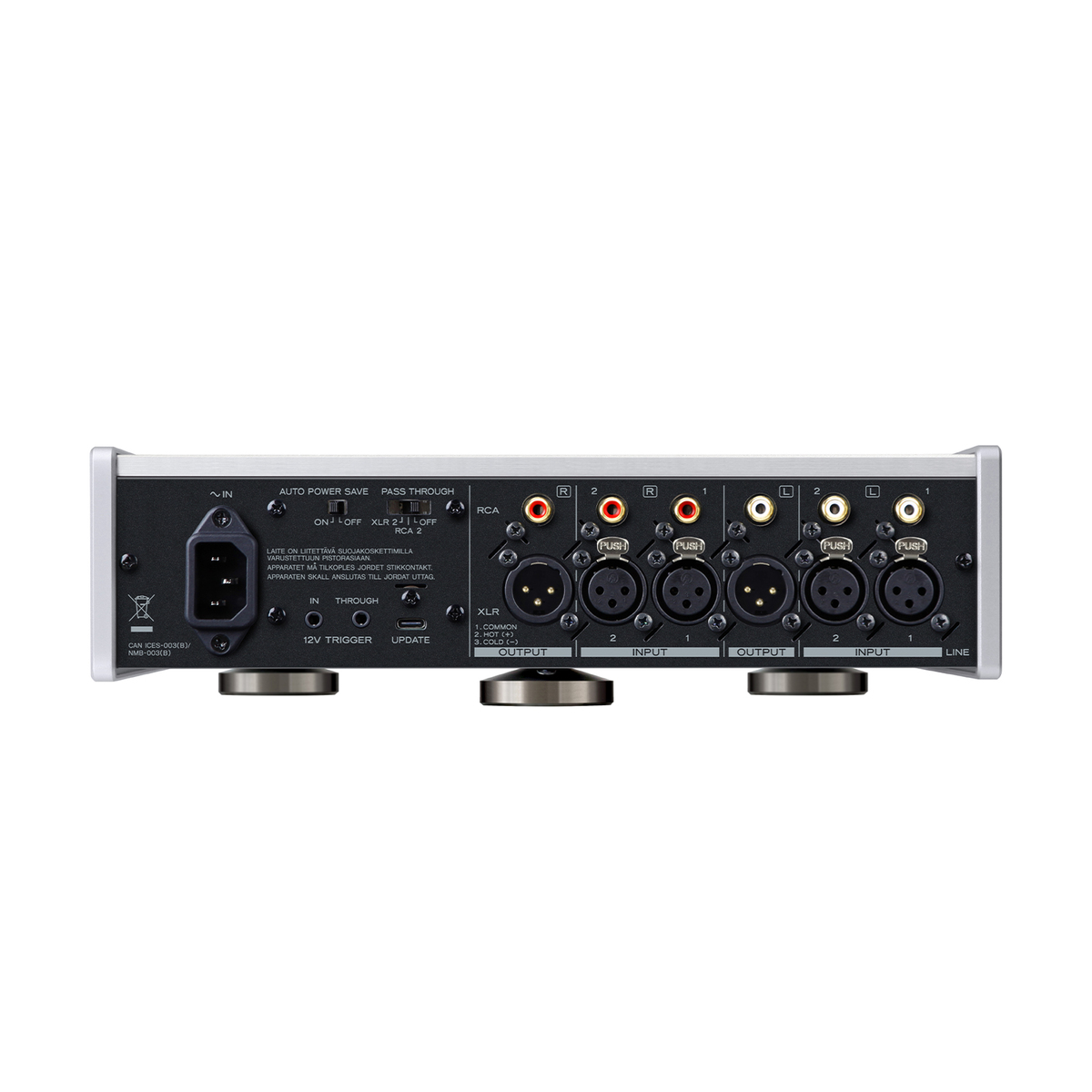

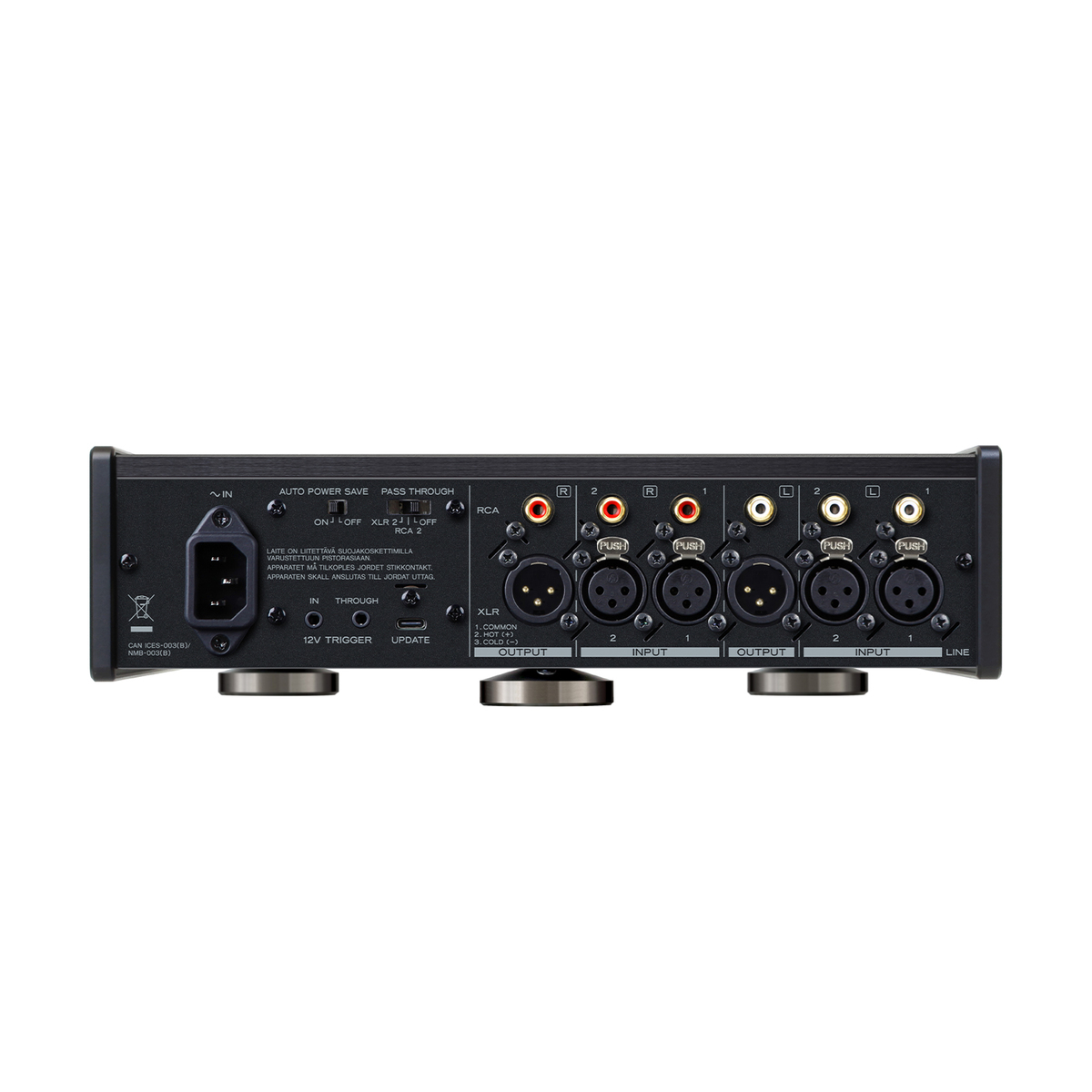

Der Teac HA-507 bietet eine vielseitige Eingangsausstattung für verschiedene analoge Quellen.

Vorhanden sind

• 2 × XLR Eingänge
• 2 × Cinch Eingänge

Die Eingangswahl erfolgt über eine verlustfreie FET-Schaltung ohne mechanische Kontakte. Diese Technologie verbessert die Signalreinheit und sorgt gleichzeitig für eine besonders lange Lebensdauer der Schaltmechanik.

Leistungsstarke Ausgangsstufe mit TEAC-HCLD2

Für die Ausgangsstufe verwendet der Teac HA-507 den TEAC-HCLD2 High Current Line Driver.

Diese Schaltung wurde speziell für hohe Stromlieferfähigkeit und schnelle Signalübertragung entwickelt. Dadurch kann der Vorverstärker auch leistungsstarke Endstufen souverän ansteuern.

Die verfügbaren Vorverstärkerausgänge sind

• 1 × symmetrischer XLR Ausgang
• 1 × Cinch Ausgang

Hochwertiges Dual-Mono Netzteil

Ein besonderes Augenmerk wurde auf das Netzteildesign gelegt. Der Teac HA-507 besitzt zwei vollständig getrennte Stromversorgungssysteme:

• eines für die Audioschaltungen
• eines für die Steuerschaltungen

Der große Ringkerntransformator für die Audiosektion verfügt über separate Wicklungen für linken und rechten Kanal.

Pro Kanal stehen

• 18.800 µF Siebkapazität

zur Verfügung. Dadurch reagiert das Netzteil extrem schnell auf dynamische Veränderungen im Musiksignal.

Zusätzlich kommen hochwertige Hochgeschwindigkeits-Schottky-Dioden zum Einsatz.

Mechanisches Design für maximale Klangqualität

Das Gehäuse des Teac HA-507 besteht vollständig aus Aluminium und besitzt eine kompakte A4-Grundfläche, die sowohl in klassische HiFi-Racks als auch auf Schreibtischen eingesetzt werden kann.

Die 2,8 mm starke Aluminium-Oberplatte ist halb schwimmend gelagert. Sie sitzt ohne feste Verschraubung in speziellen Seitenschlitzen und reduziert dadurch mechanische Resonanzen.

Zusätzlich verwendet der Teac HA-507 die originalen Stressless-Metallfüße von TEAC mit Dreipunktauflage. Diese Konstruktion verbessert die mechanische Stabilität und unterstützt eine natürliche Klangwiedergabe.

Große interne Bauteile wie das Deckgitter und die Kühlkörper wurden außerdem mit einem speziellen Dämpfungsmaterial behandelt, um Frequenzspitzen zu reduzieren.

Hochwertige Bedienung und Verarbeitung

Der Teac HA-507 wurde auch in seiner Bedienung konsequent auf hochwertige Haptik ausgelegt.

Die Lautstärkeregler bestehen aus massivem Aluminium und besitzen eine spezielle Mechanik, die Bewegungen außerhalb der Achse verhindert. Dadurch entsteht eine besonders präzise und hochwertige Bedienung.

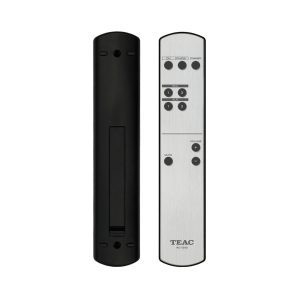

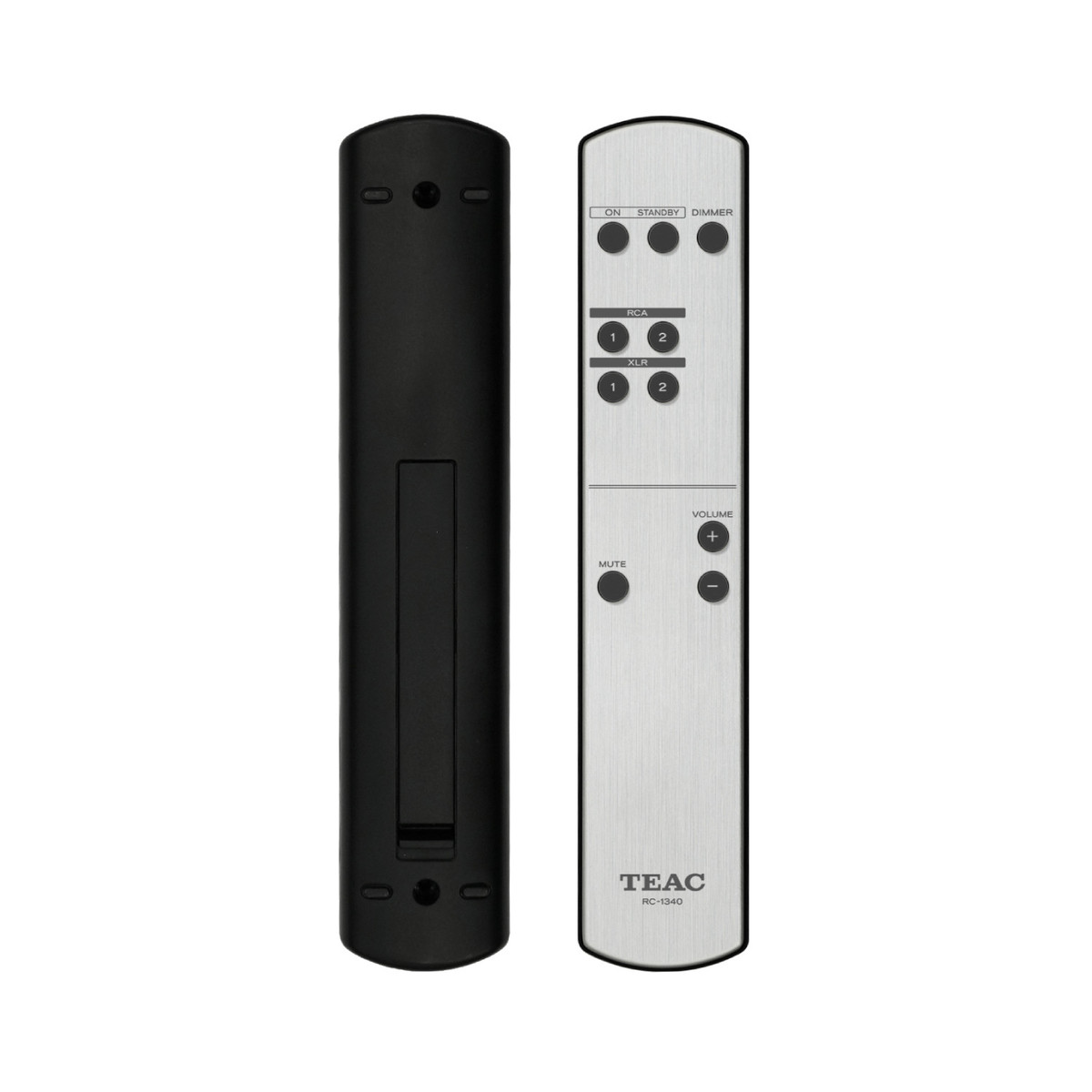

Die Lautstärkeregelung ist motorisiert und kann auch über die mitgelieferte Fernbedienung RC-1340 gesteuert werden.

Technische Merkmale des Teac HA-507

• symmetrischer Dual-Mono Kopfhörerverstärker
• Klasse-AB Hochleistungsverstärker
• 6700 mW + 6700 mW Ausgangsleistung an 32 Ω
• zwei symmetrische Kopfhörerausgänge (XLR und 4,4 mm)
• zwei unsymmetrische Kopfhörerausgänge (6,3 mm und 3,5 mm)
• drei Verstärkungsstufen für Kopfhörer
• TEAC-QVCS Advanced Lautstärkeregelung in 0,25 dB Schritten
• zwei XLR-Eingänge und zwei Cinch-Eingänge
• XLR- und Cinch-Vorverstärkerausgänge
• TEAC-HCLD2 Ausgangsstufe
• Dual-Mono Netzteil mit Ringkerntransformator
• 18.800 µF Netzteilkapazität pro Kanal
• lüfterlose passive Kühlung
• Stressless-Metallfüße mit Dreipunktauflage
• halb schwimmende Aluminium-Oberplatte

Welche Kopfhörer können mit dem Teac HA-507 betrieben werden?

Der Verstärker besitzt eine sehr hohe Ausgangsleistung und kann sowohl niederohmige als auch hochohmige Kopfhörer problemlos antreiben.

Kann der Teac HA-507 als Vorverstärker genutzt werden?

Ja. Dank symmetrischer und unsymmetrischer Ausgänge kann das Gerät als vollwertiger analoger Vorverstärker eingesetzt werden.

Welche Eingänge besitzt der Teac HA-507?

Der Verstärker bietet zwei XLR-Eingänge sowie zwei Cinch-Eingänge für analoge Quellen.

Welche Verstärkungsstufen stehen zur Verfügung?

Die Kopfhörerverstärkung kann in drei Stufen eingestellt werden: High, Medium und Low.

Fazit zum Teac HA-507

Der Teac HA-507 kombiniert einen leistungsstarken Kopfhörerverstärker mit einem hochwertigen analogen Vorverstärker in einem kompakten Gehäuse der Reference-500-Serie. Die vollständig symmetrische Dual-Mono Architektur, die präzise TEAC-QVCS Advanced Lautstärkeregelung und die außergewöhnliche Ausgangsleistung machen ihn zu einer idealen Lösung für anspruchsvolle Kopfhörer-Systeme und hochwertige HiFi-Anlagen.
