Teac CG-10M-X Master Clock

Meta Title
Teac CG-10M-X Master Clock | OCXO Referenz-Taktgenerator für High-End Digitalaudio

Meta Description
Teac CG-10M-X Master Clock mit TEAC Reference OCXO, 10 MHz Referenztakt, vier BNC-Ausgängen und ultra-präziser Clock für DACs und Digitalplayer.

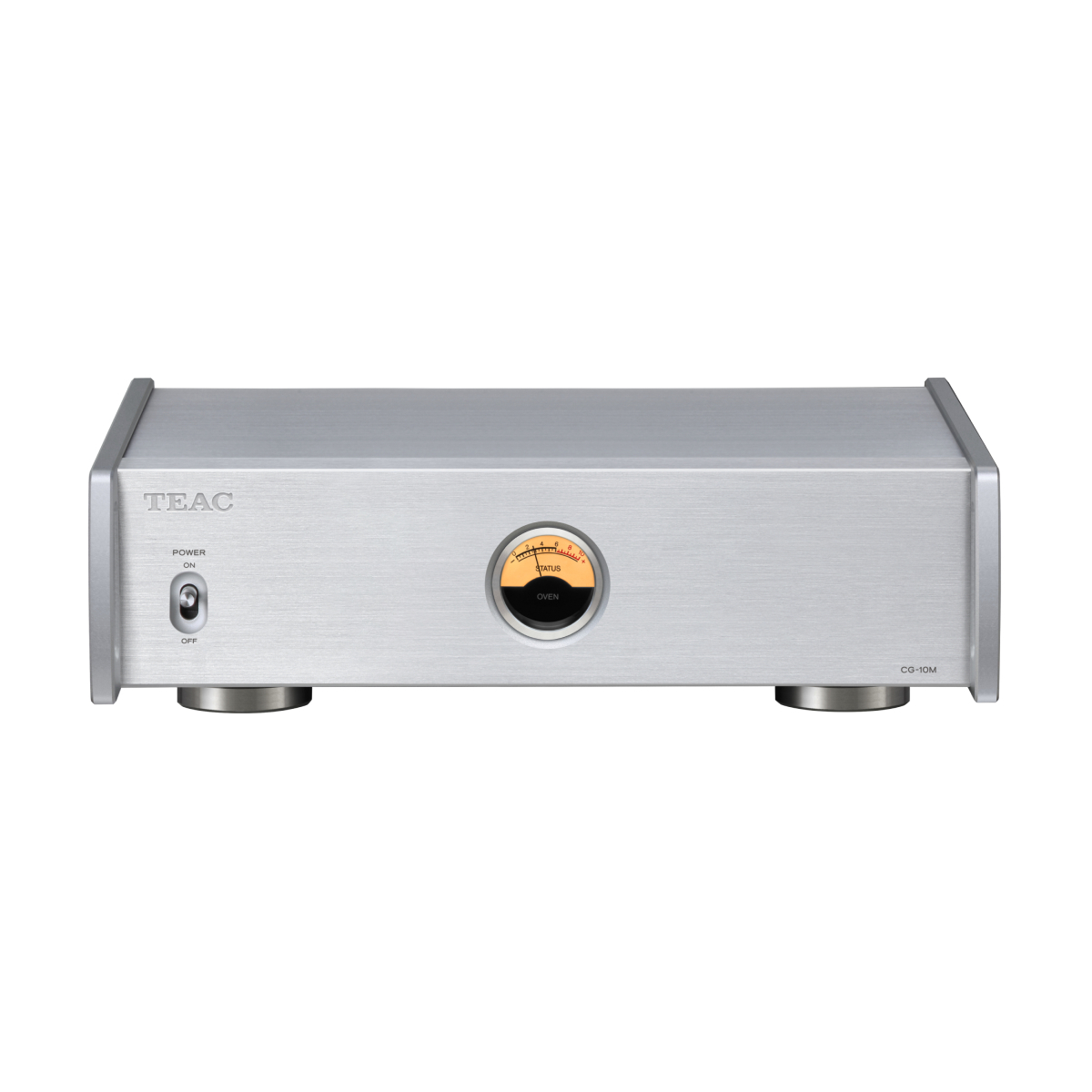

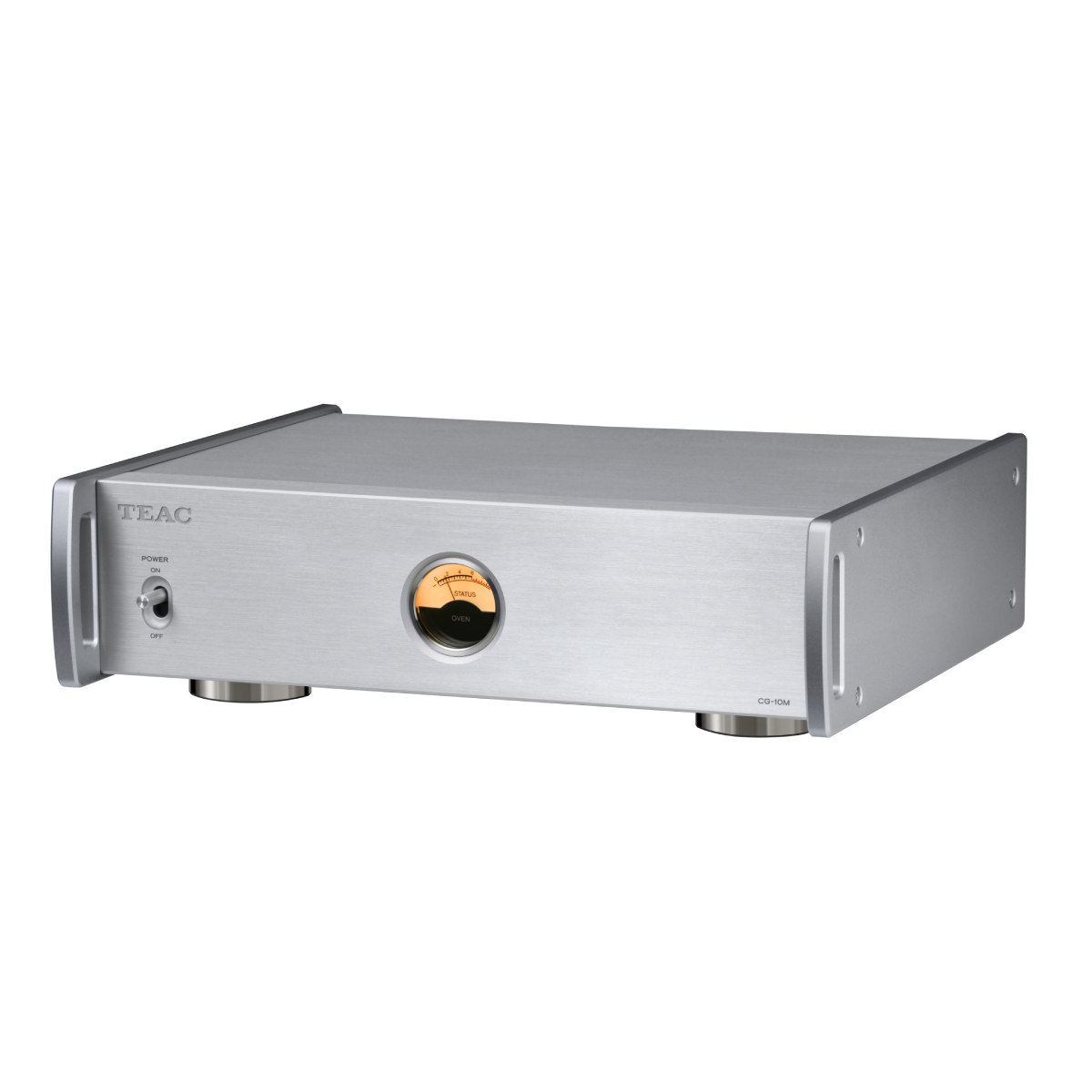

Teac CG-10M-X Master Clock – Präziser Referenztaktgenerator für High-End Digitalaudio

Die Teac CG-10M-X Master Clock wurde entwickelt, um digitalen Audiokomponenten ein extrem präzises Referenztaktsignal bereitzustellen. Als Teil der Reference-500-Serie richtet sich dieser Master Clock Generator an anspruchsvolle HiFi-Systeme, in denen höchste Präzision bei der digitalen Signalverarbeitung entscheidend für die Klangqualität ist.

Digitale Audiogeräte wie DACs, Netzwerkplayer oder CD-Transporte arbeiten intern mit Taktgeneratoren, die die exakte zeitliche Verarbeitung digitaler Audiodaten steuern. Schon kleinste Abweichungen im Timing – sogenannter Jitter – können die Klangqualität negativ beeinflussen. Genau hier setzt die Teac CG-10M-X Master Clock an: Sie liefert ein extrem stabiles 10-MHz Referenztaktsignal, das kompatible Geräte synchronisiert und deren interne Taktgeneratoren ersetzt oder ergänzt.

Durch diese präzise Synchronisation kann die digitale Signalverarbeitung deutlich stabiler erfolgen, was sich in einer verbesserten räumlichen Darstellung, höherer Detailauflösung und einer natürlicheren Klangwiedergabe äußert.

TEAC Reference OCXO – Ofengesteuerter Präzisionsoszillator

Das Herzstück der Teac CG-10M-X Master Clock ist der speziell entwickelte TEAC Reference OCXO. OCXO steht für „Oven Controlled Crystal Oscillator“ – einen ofengesteuerten Quarzoszillator.

Die Frequenz eines Quarzoszillators wird stark von Temperaturänderungen beeinflusst. Schon minimale Temperaturschwankungen können die Genauigkeit eines Taktsignals beeinträchtigen. Deshalb wird der Quarzkristall beim OCXO in einem temperaturgeregelten Ofen betrieben, der ihn konstant auf einer optimalen Betriebstemperatur hält.

Der in der Teac CG-10M-X Master Clock eingesetzte TEAC Reference OCXO reduziert diese temperaturbedingten Frequenzabweichungen erheblich und ermöglicht so eine außergewöhnlich stabile Takterzeugung.

Jeder einzelne OCXO wird während der Fertigung umfangreich geprüft und trägt eine lasergravierte Seriennummer sowie das TEAC Reference OCXO Logo als Nachweis der strengen Qualitätskontrolle.

Ultra-präzises 10-MHz Referenztaktsignal

Dank des TEAC Reference OCXO erreicht die Teac CG-10M-X Master Clock außergewöhnliche Präzisionswerte.

Die Frequenztemperatur-Eigenschaften liegen innerhalb von

• ±3 ppb (parts per billion)

Die absolute Frequenzgenauigkeit beträgt

• ±0,1 ppm (parts per million)

Diese extrem niedrigen Abweichungen ermöglichen eine besonders stabile digitale Signalverarbeitung. Das erzeugte 10-MHz Taktsignal kann kompatible Audiogeräte synchronisieren und so die interne Taktstabilität deutlich verbessern.

Gerade in High-End-Digitalanlagen mit hochwertigen DACs, Netzwerkplayern oder Digitaltransporten kann die Verwendung einer externen Master Clock zu einer deutlich präziseren Wiedergabe führen.

Vier vergoldete BNC-Taktausgänge

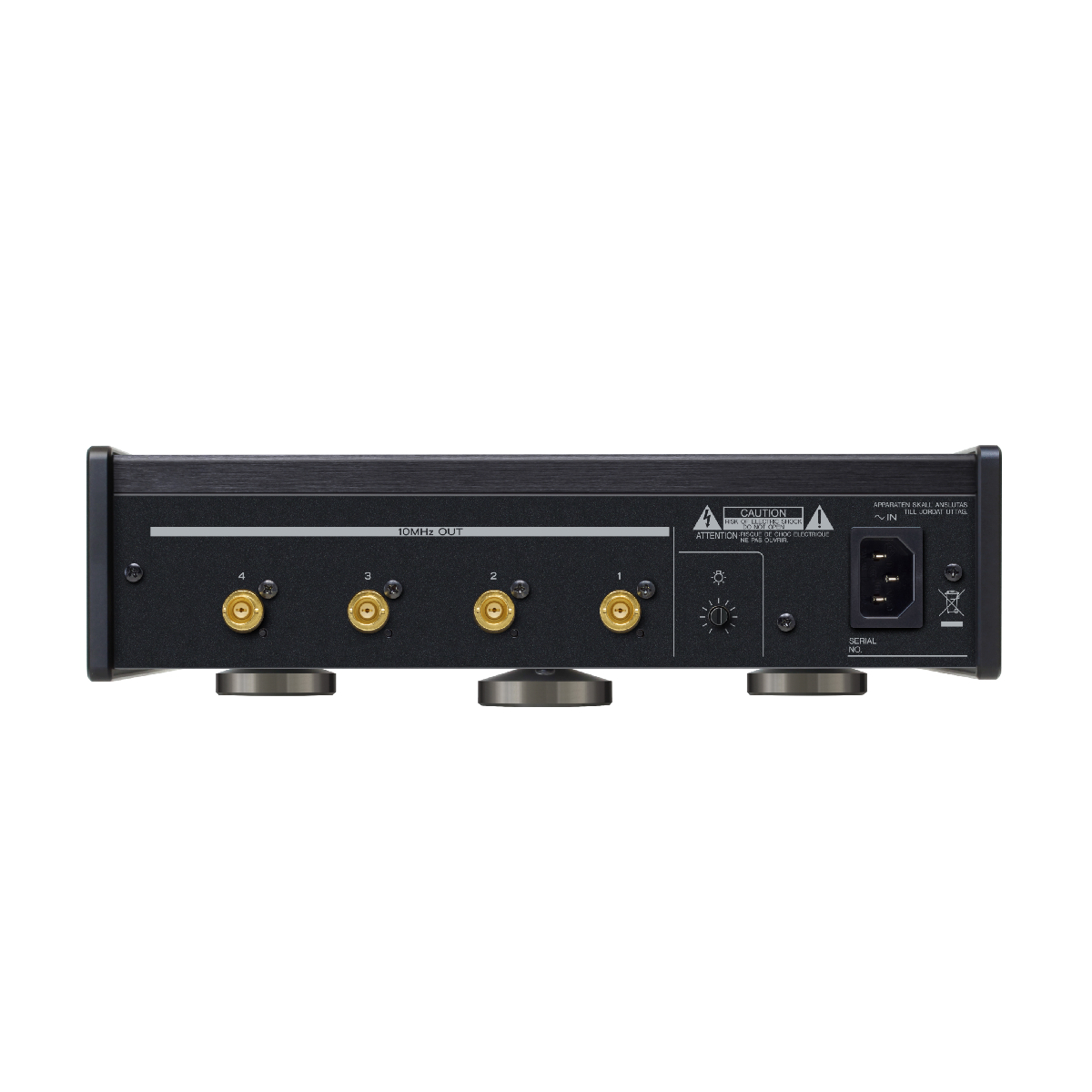

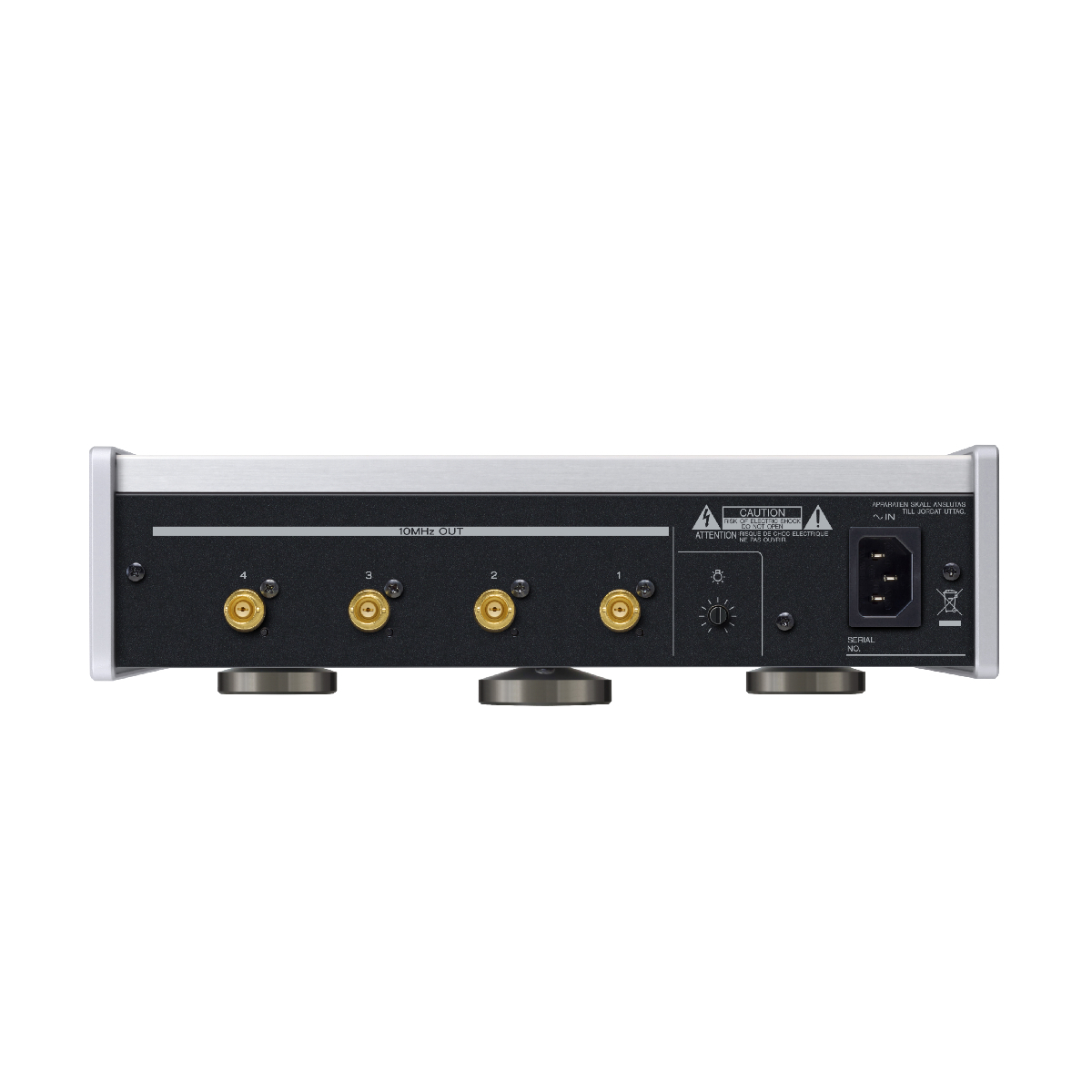

Die Teac CG-10M-X Master Clock verfügt über vier vergoldete BNC-Ausgänge mit einer Impedanz von 50 Ohm.

Über diese Anschlüsse kann das 10-MHz Referenztaktsignal gleichzeitig an mehrere Geräte verteilt werden.

Es können beispielsweise angeschlossen werden

• Digital-Analog-Wandler
• Netzwerk-Streamer
• SACD- oder CD-Player
• digitale Transporte

Durch die vier Ausgänge können bis zu vier kompatible Geräte gleichzeitig synchronisiert werden.

Isolierte Schaltungsarchitektur für maximale Signalreinheit

Damit das Taktsignal auch beim Betrieb mehrerer Geräte stabil bleibt, verwendet die Teac CG-10M-X Master Clock ein vollständig isoliertes Schaltungsdesign.

Alle zentralen Schaltungsbereiche – vom Netzteil bis zur Ausgangsstufe – sind voneinander getrennt aufgebaut. Dadurch werden gegenseitige Störungen innerhalb der Schaltung vermieden.

Jeder BNC-Ausgang besitzt außerdem einen eigenen Pufferverstärker. Diese Pufferstufen sorgen dafür, dass sich die Signalform des Taktsignals nicht verändert, wenn mehrere Geräte gleichzeitig angeschlossen sind.

In der aktuellen „X“-Version wurden sowohl der Pufferverstärker als auch die Stromversorgung weiter optimiert, um eine noch höhere Signalqualität zu erreichen.

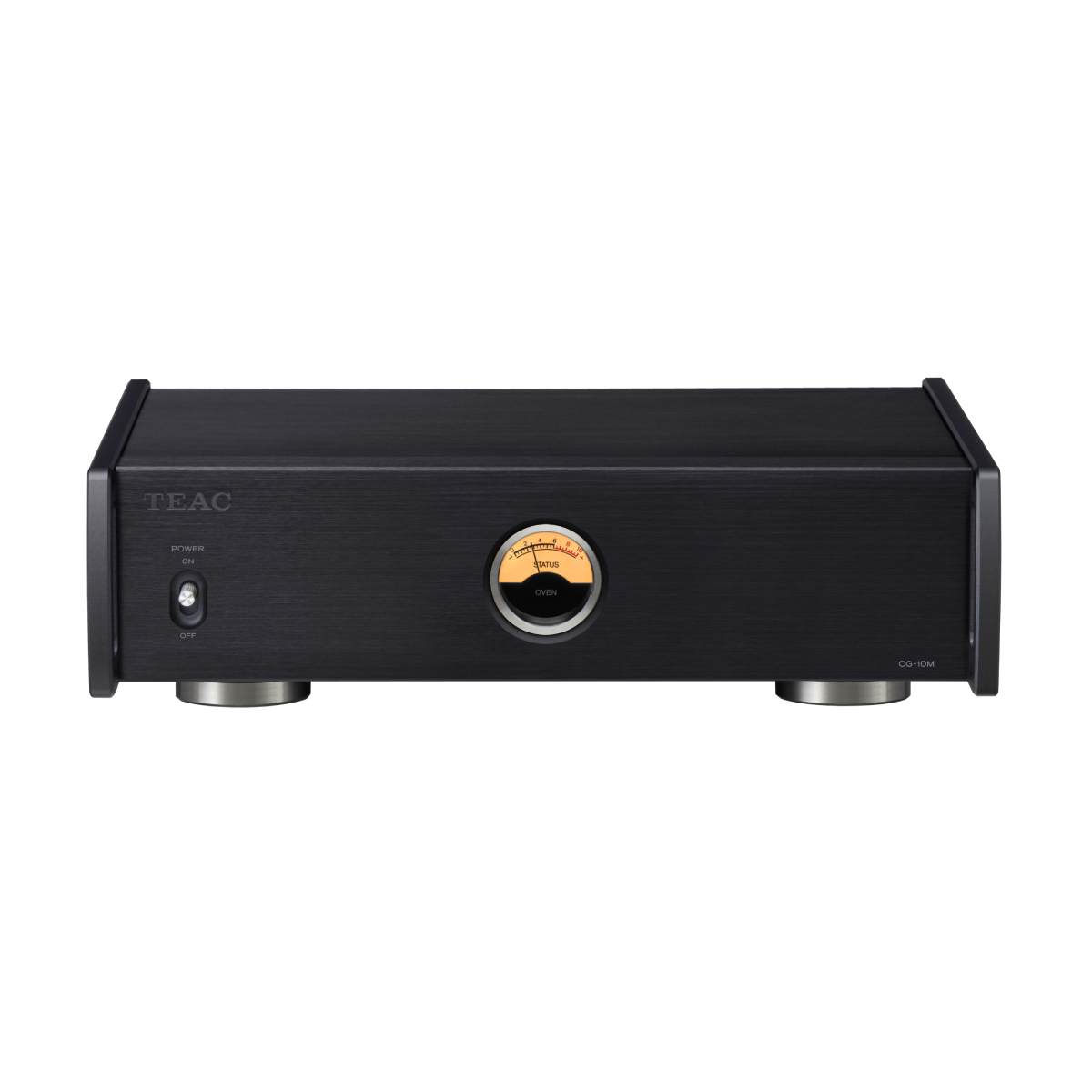

Analoge Ofen-Statusanzeige

Ein charakteristisches Merkmal der Teac CG-10M-X Master Clock ist die analoge Ofen-Statusanzeige auf der Gerätefront.

Diese Anzeige zeigt den Stabilitätszustand des Quarzoszillators an. Während der Aufwärmphase benötigt der Ofen mehr Energie, um die optimale Temperatur zu erreichen.

Sobald die ideale Betriebstemperatur erreicht ist, sinkt der Stromverbrauch des Ofens und die Anzeige bewegt sich in Richtung Null. Dies signalisiert dem Nutzer, dass der Oszillator nun stabil arbeitet und das Referenztaktsignal seine maximale Präzision erreicht.

In der Regel stabilisiert sich der Oszillator etwa zwei Minuten nach dem Einschalten. Für eine optimale Stabilität empfiehlt sich jedoch eine Aufwärmzeit von etwa zehn Minuten.

Hochwertige Stromversorgung mit Ringkerntransformator

Die Stromversorgung spielt eine entscheidende Rolle für die Stabilität eines Präzisionstaktgenerators.

Die Teac CG-10M-X Master Clock verwendet einen leistungsstarken Ringkerntransformator, der eine besonders stabile und rauschfreie Stromversorgung bereitstellt.

Diese stabile Energieversorgung ist entscheidend für die präzise Takterzeugung und trägt maßgeblich zur hohen Signalqualität des Referenztakts bei.

Mechanisches Design zur Vibrationskontrolle

Auch mechanische Vibrationen können sich auf die Stabilität elektronischer Schaltungen auswirken. Deshalb wurde bei der Teac CG-10M-X Master Clock großer Wert auf ein vibrationsarmes Gehäusedesign gelegt.

Zum Einsatz kommt der originale TEAC Stressless Foot mit Dreipunktauflage.

Diese spezielle Konstruktion sorgt für eine stabile Aufstellung und minimiert die Übertragung von Vibrationen auf das Gehäuse. Zwischen Fuß und Chassis bleibt bewusst ein kleiner Abstand, wodurch der Fuß frei schwingen kann. Dies verbessert die Resonanzkontrolle und trägt zu einer natürlicheren Klangwiedergabe bei.

Halbschwimmende Aluminium-Oberplatte

Die obere Gehäuseplatte der Teac CG-10M-X Master Clock besteht aus Aluminium und besitzt eine halbschwimmende Konstruktion.

Anstatt fest verschraubt zu sein, sitzt die Platte locker in den seitlichen Gehäuseschlitzen. Diese Konstruktion reduziert mechanische Spannungen im Gehäuse und kann so eine offenere Klangcharakteristik unterstützen.

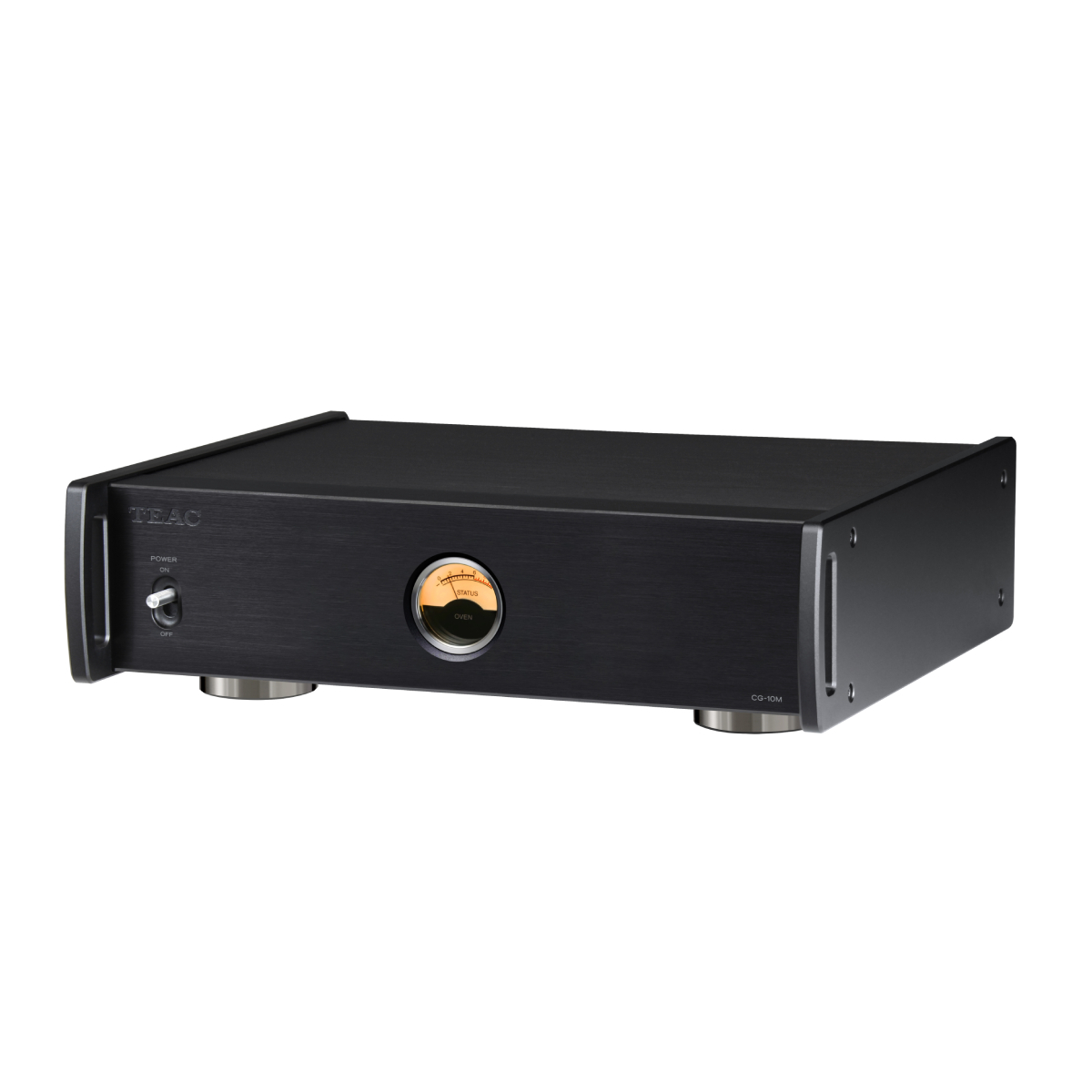

Kompaktes Ganzmetallgehäuse der Reference-500-Serie

Die Teac CG-10M-X Master Clock besitzt ein robustes Ganzmetallgehäuse mit Aluminiumfront und stabiler Metallstruktur.

Dieses Gehäuse bietet nicht nur mechanische Stabilität, sondern schützt die empfindliche Elektronik auch vor elektromagnetischen Störungen.

Mit seiner kompakten A4-Grundfläche fügt sich die Master Clock nahtlos in die Komponenten der Reference-500-Serie ein und lässt sich sowohl in klassischen HiFi-Racks als auch in kompakten Desktop-Setups integrieren.

Technische Merkmale der Teac CG-10M-X Master Clock

• TEAC Reference OCXO Ofen-Quarzoszillator
• ultra-präziser 10-MHz Referenztakt
• Frequenztemperatur-Eigenschaften ±3 ppb
• Frequenzgenauigkeit ±0,1 ppm
• vier vergoldete BNC-Taktausgänge (50 Ω)
• isoliertes Schaltungsdesign
• individuelle Pufferverstärker pro Ausgang
• optimierte Netzteil- und Ausgangsschaltungen
• leistungsstarker Ringkerntransformator
• analoge Ofen-Statusanzeige
• Stressless Foot Dreipunkt-Isolation
• halbschwimmende Aluminium-Deckplatte
• robustes Ganzmetallgehäuse
• kompaktes A4-Format

Wofür wird eine Master Clock wie die Teac CG-10M-X Master Clock verwendet?

Eine Master Clock liefert ein extrem präzises Referenztaktsignal für digitale Audiogeräte. Dadurch wird die interne Taktung stabilisiert und Jitter reduziert.

Welche Geräte können mit der Teac CG-10M-X Master Clock verbunden werden?

Kompatible Geräte mit 10-MHz Clock-Eingang wie DACs, Netzwerkplayer, CD-Transporte oder SACD-Player können synchronisiert werden.

Wie viele Geräte können gleichzeitig angeschlossen werden?

Die Master Clock besitzt vier BNC-Ausgänge, sodass bis zu vier Geräte gleichzeitig mit einem Referenztakt versorgt werden können.

Wie lange benötigt der Oszillator zum Aufwärmen?

Der Oszillator stabilisiert sich in etwa zwei Minuten, erreicht seine optimale Präzision jedoch nach ungefähr zehn Minuten Betriebszeit.

Fazit zur Teac CG-10M-X Master Clock

Die Teac CG-10M-X Master Clock ist ein hochpräziser Referenztaktgenerator für anspruchsvolle digitale HiFi-Systeme. Der TEAC Reference OCXO, das isolierte Schaltungsdesign und die stabile Stromversorgung ermöglichen ein extrem präzises 10-MHz Taktsignal, das die Leistung kompatibler Audiogeräte deutlich verbessern kann.

Wenn Sie mehr über die Teac CG-10M-X Master Clock oder über passende DACs und Digitalquellen für Ihr HiFi-System erfahren möchten, beraten wir Sie gerne persönlich. Kontaktieren Sie uns einfach telefonisch oder per E-Mail.
