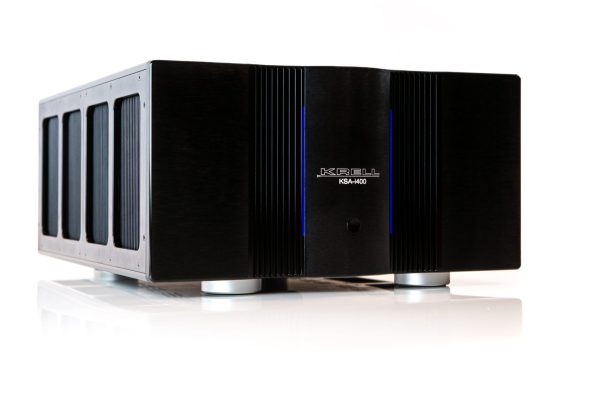

Krell KSA-i400 Stereo-Endstufe
Der KSA-i400 ist ein hochmoderner Stereoverstärker mit 400 Watt/Kanal. Es umfasst die fortschrittlichsten Schaltungstopologien von Krell und die proprietären Technologien iBias, XD und Sym-Max von Krell. Dies verleiht dem KSA-i400 ein organisches, geräumiges und detailliertes Erscheinungsbild zusammen mit dem grundsoliden Bass und der Leichtigkeit, für die Krell bekannt ist.
iBias
Mit iBias kann der KSA-i400 in Klasse A bis zu seiner vollen Nennleistung von 400 Watt mit absoluter Genauigkeit betrieben werden, jedoch ohne die Wärme, die bei einem herkömmlichen Klasse-A-Design entsteht. Dies geschieht durch den Einsatz einer neuartigen Schaltung zur unauffälligen Überwachung des durch die Ausgangsstufe fließenden Stroms, der Teil eines Regelkreises ist, der sicherstellt, dass dieser Strom nie unter einen voreingestellten Wert fällt (Klasse A bedeutet, dass er nie auf Null fällt). Dies macht den Verstärker sowohl effizient als auch präzise.
Die Effizienz ergibt sich daraus, dass der Controller die Vorspannung anpasst, um diesen niedrigen voreingestellten Strompegel beizubehalten, wenn sich das Signal und die Lautsprecherlast ändern. Herkömmliche Verstärker der Klasse A stellen immer den maximalen Pegel ein, sodass sie stets die maximale Wärmemenge abführen. iBias ist wie ein Klasse-A-Verstärker variabler Größe. Wenn beispielsweise das Signal und der Lautsprecher nur 10 Watt benötigen, ist es so, als hätte man einen 10-Watt-Klasse-A-Verstärker, beim KSA-i400 sogar bis zu 400 Watt.
Die Genauigkeit ergibt sich auch aus der Aufrechterhaltung dieses niedrigen voreingestellten Stromniveaus. Es spielt keine Rolle, was das Signal tut oder wie sich die Lautsprecherimpedanz mit der Frequenz ändert. Durch die Beibehaltung dieses voreingestellten Strompegels arbeitet der Verstärker immer in Klasse A. Andere Systeme mit variabler Vorspannung überwachen das Eingangs- oder Ausgangssignal, um die Vorspannung anzupassen berücksichtigt nicht die unterschiedliche Lautsprecherimpedanz. Dies bedeutet, dass sie manchmal mehr Vorstrom als nötig anlegen oder den Klasse-A-Betrieb abbrechen.
XD
XD ist eine Technik zur Verringerung der Ausgangsimpedanz des Verstärkers. Dies führt zu einer besseren Kontrolle über die Lautsprechertreiber, was die musikalische Dynamik, Tiefe und Räumlichkeit verbessert. Es hängt stark von der Aufrechterhaltung des thermischen Gleichgewichts in der Ausgangsstufe ab, sodass alle Ausgangstransistoren gleichermaßen zur Signalausgabe beitragen. Der KSA-i400 verwendet eine massive Geräteschiene aus Aluminium zur Montage der Ausgangstransistoren und verfügt außerdem über eine spezielle Temperaturkompensation entlang der Geräteschiene, um Temperaturschwankungen zu begrenzen. Durch seine niedrige Ausgangsimpedanz erreicht der KSA-i400 einen Dämpfungsfaktor von besser als 800.
Sym-Max
Sym-Max ist die Abkürzung für „Symmetry Maximization“. Die Schaltung im KSA-i400 ist differenziell, das heißt, es gibt eine positive und eine negative Hälfte. Die Transistoren in dieser Schaltung sind komplementär, d. h. mit entgegengesetzter Polarität, aber gleichen Eigenschaften. In der Praxis sind sie nicht so gleich, was bedeutet, dass die Schaltung asymmetrisch arbeitet. Sym-Max nimmt kleine Anpassungen der Schaltungsparameter vor, um diese Asymmetrie zu beseitigen. Das Ergebnis ist, dass harmonische Verzerrungen 2. Ordnung nahezu vollständig eliminiert werden. Dadurch wird die Klangbühne mit mehr Details und einem besseren Tempogefühl deutlich geöffnet, was zu einem realistischeren Erlebnis führt.
Leistung
Das Herzstück eines jeden Leistungsverstärkers ist das Netzteil. Der KSA-i400 verfügt über eine riesige Stromversorgung, die aus 5400 VA Transformatoren und 188.000 uF Filterkapazität besteht. Um diese Leistung an den Ausgangskreis zu liefern, ist eine Kombination aus vergoldeten Leiterplatten und versilberten Sammelschienen aus Kupfer mit einem sehr kurzen physischen Pfad für eine extrem niedrige Impedanz erforderlich. Zusammen mit der Audioschaltung ermöglicht dies dem KSA-i400, seine Leistung von 400 Watt an 8 Ohm auf 800 Watt an 4 Ohm und sogar 1600 Watt an 2 Ohm zu verdoppeln. Es kann 1-Ohm-Lautsprecher antreiben und liefert einen Spitzenstrom von bis zu 62 Ampere.
Schaltung
Der KSA-i400 verwendet Krell Current-Mode-Schaltkreise mit fortschrittlicher Stromspiegelung, die symmetrisch, differenziell und direkt gekoppelt sind. Für einen optimalen Betrieb ist jede Stufe unabhängig abgestimmt und auf die vorherige Stufe abgestimmt. Die Ausgangsstufe besteht aus 16 Paaren Hochleistungs-Audiotransistoren und 8 Paaren Audiotreibertransistoren. Dies führt zu einem Frequenzgang von mehr als 100 kHz für eine mühelose Wiedergabe des Audiobandes.
Kontrolle und Schutz
Der KSA-i400 ist mikroprozessorgesteuert und verfügt über Ethernet-Konnektivität und einen 12-V-Gleichstrom-Triggereingang für den einfachen Anschluss an einen Heimcontroller. Die Ethernet-Verbindung ermöglicht den Zugriff auf die KSA-i400-Webseite für Statusinformationen und Steuerung. Der KSA-i400 ist gegen hohen Gleichstrom an den Ausgängen, Ausgangskurzschlüsse und Stromausfälle geschützt. Der Schutzvorgang wird bequem über die Statusleuchten an der Vorderseite und auf der Webseite angezeigt.
