GigaWatt Sicherungsautomat G-16A 2P

GigaWatt Sicherungsautomat G-16A 2P – 2-poliger High-Inrush-Leistungsschalter für Audio-Installationen

Der GigaWatt Sicherungsautomat G-16A 2P ist ein 2-poliger Leistungsschalter zum Schutz von Stromkreisen in elektrischen Niederspannungsgeräten mit 110–230 VAC. Er wird ausschließlich als Element des zusätzlichen Überlastschutzes in Verbindung mit GigaWatt LC-Y EVO Kabelstromleitungen sowie GigaWatt Power Conditionern oder Steckdosenleisten eingesetzt.

Der Trennschalter ist geprüft nach DIN EN 60934 (VDE 0642):2013-11; EN 60934:2001+A1:2007+A2:2013 und muss zusammen mit einer vorgeschalteten Hauptkurzschlussschutzeinrichtung (SCPD) verwendet werden.

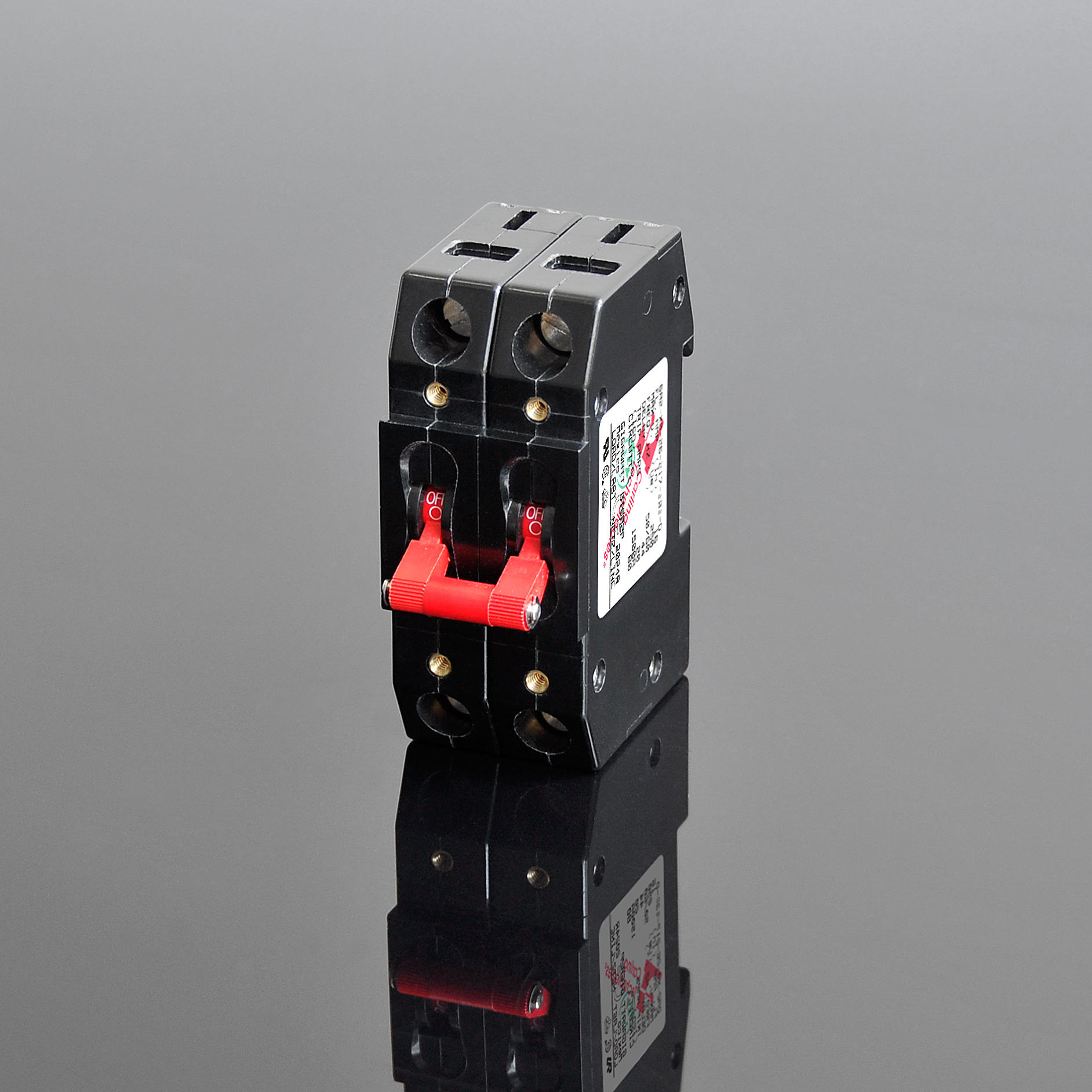

2-polige Ausführung – Schutz von Phase und Neutralleiter

Die 2P-Version verfügt über zwei funktionierende Kontaktstifte und schützt beziehungsweise unterbricht sowohl den Phasenleiter als auch den Neutralleiter. Damit wird eine vollständige Trennung des angeschlossenen Stromkreises sichergestellt.

Gerade in hochwertigen Audio-Video-Installationen bietet die doppelte Abschaltung zusätzliche Sicherheit und Stabilität.

Hohe Widerstandsfähigkeit gegen Einschaltströme (Hi-Inrush)

Ein wesentliches Merkmal des GigaWatt Sicherungsautomaten G-16A 2P ist seine außergewöhnlich hohe Widerstandsfähigkeit gegenüber unverzögerten Anlaufströmen (Hi-Inrush). Audio-Video-Geräte – insbesondere leistungsstarke Verstärker – weisen beim Einschalten deutlich andere Lastcharakteristiken auf als typische Haushaltsgeräte.

Beim Einschalten kann der Strombedarf innerhalb der ersten Millisekunden bis zu 25-mal höher sein als im Normalbetrieb. Solche Einschaltströme können bei herkömmlichen Sicherungen oder Leitungsschutzschaltern zu:

• Kontaktverschleiß
• Durchbrennen der Kontakte
• vorzeitigem Ausfall
• ungewolltem Abschalten

führen.

Der G-16A 2P ist so konzipiert, dass er schnelle Spitzenlaständerungen ignoriert und nur bei tatsächlich kritischen Stromwerten auslöst. Dadurch sind Einschaltströme von bis zu 25-fachem Nennstrom (bis zu 400 A) möglich, ohne den Schutzmechanismus zu beeinträchtigen.

Hydraulisch-magnetische Schalttechnologie

Das Gerät wird in den USA von Carling Technologies gemäß GigaWatt-Spezifikationen gefertigt. Es handelt sich um einen hydraulisch-magnetischen Leistungsschalter mit Induktionsspule.

Funktionsprinzip:

• Eine Induktionsspule erzeugt ein Magnetfeld proportional zum fließenden Strom.
• Wird ein definierter Grenzwert überschritten, öffnet das Magnetfeld die Kontakte.
• Der geschützte Stromkreis wird präzise und kontrolliert getrennt.

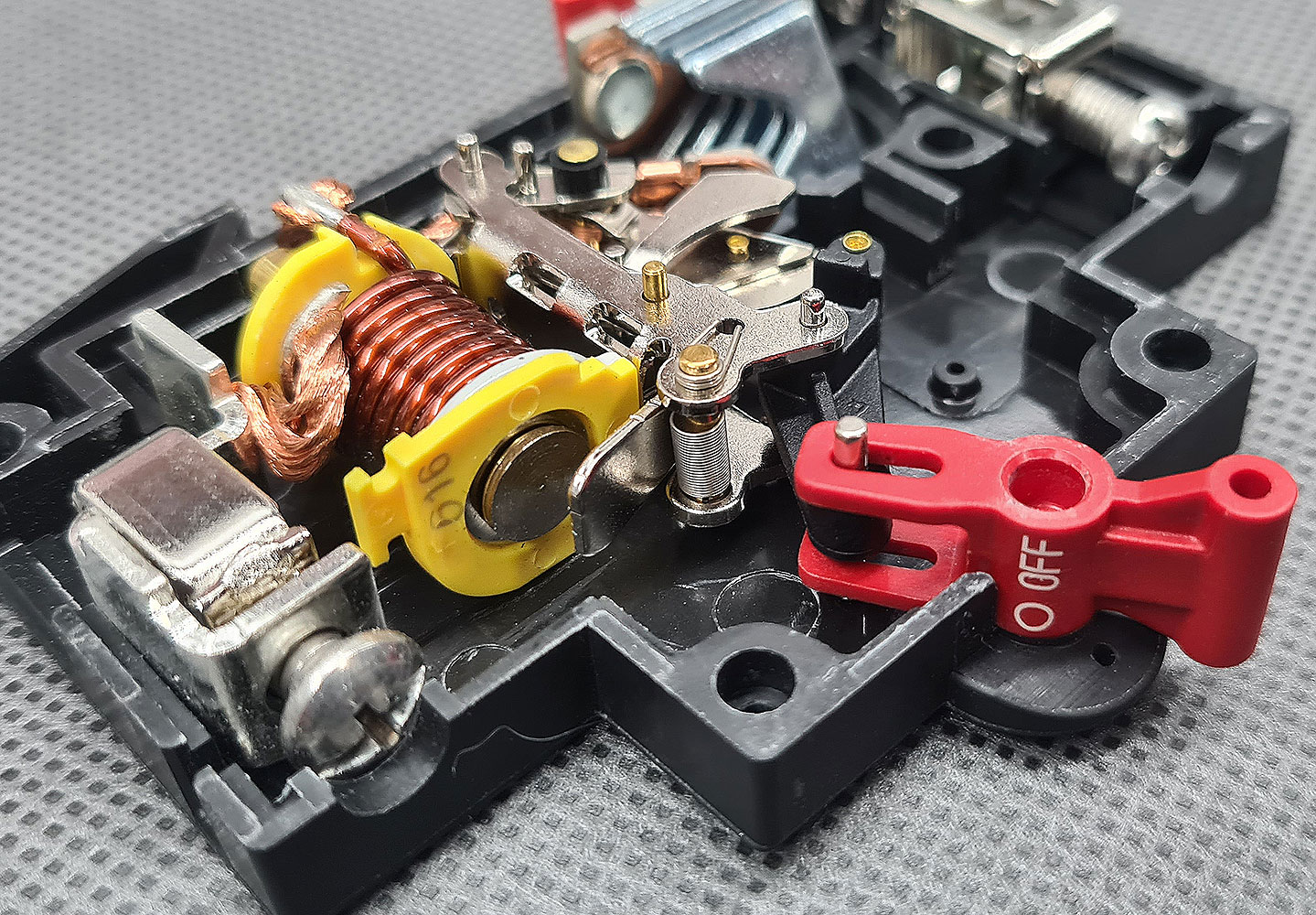

Die fortschrittliche Konstruktion beinhaltet ein innovatives Spulensystem, bei dem sich ein Kern in einem nichtmagnetischen Rohr bewegt, das mit einer speziellen öligen Flüssigkeit gefüllt ist. Durch unterschiedliche Dichten dieser Flüssigkeit lässt sich die Verzögerungscharakteristik exakt steuern.

Diese Bauweise erlaubt eine präzise Abschaltung ohne Beeinträchtigung durch kurzfristige Lastspitzen.

Keine typische Leistungsdrosselung wie bei Sicherungen

Im Gegensatz zu klassischen Thermo- oder Feinsicherungen weist der GigaWatt Sicherungsautomat G-16A 2P keinen konstruktionsbedingten Engpass durch dünne Schmelzdrähte auf.

Herkömmliche Sicherungen – auch sogenannte audiophile Varianten – besitzen häufig einen sehr dünnen Kupfer- oder Silberdraht als Schutzelement. Dieser kleine Querschnitt kann den Stromfluss begrenzen und somit die verfügbare Leistung drosseln.

Der GigaWatt-Schalter verwendet:

• groß dimensionierte Kupferdetails
• Anschlüsse mit großem Querschnitt
• dick gewickelte Kupferspule
• Hauptkontakte aus Silber mit großer Kontaktfläche

Dadurch werden unnötige Drosselungseffekte vermieden.

Robuste Bauweise und hohe Materialqualität

Der G-16A 2P zeichnet sich durch eine besonders solide Konstruktion aus. Das Gehäuse besteht aus schwarzem Phenol-Formaldehyd-Harz.

Materialeigenschaften:

• hohe Steifigkeit
• feuerfest
• schmelzfest
• antistatisch
• geringe elektrische und thermische Leitfähigkeit
• hohe mechanische Beständigkeit

Der Schalter ist vibrationsfest und arbeitet stabil unabhängig von der Umgebungstemperatur.

Montage und Anschluss

Der GigaWatt Sicherungsautomat G-16A 2P wird auf einer Standard-DIN-Schiene montiert. Der Anschluss kann an blanke Drähte oder Flachstecker erfolgen.

Die Konstruktion verhindert den Kontakt der Handfläche oder Finger mit spannungsführenden Verbindungselementen, was die Sicherheit bei korrekter Installation erhöht.

Technische Zulassungen und Zertifizierungen

Der Sicherungsautomat entspricht umfangreichen internationalen Zulassungen:

• UL Recognized – UL Standard 1077
• UL Listed – UL Standard 508
• CSA Accepted – CSA C22.2 No. 235
• VDE Certified – EN60934, VDE 0642
• CE-Prüfzeichen

Diese Zertifizierungen bestätigen die Konformität mit relevanten Sicherheits- und Qualitätsstandards.

Sicherheitshinweis

Installationsarbeiten erfolgen unter direktem Kontakt mit potenziell tödlicher Spannung. Es besteht die Gefahr eines Stromschlags. Alle mit der Installation zusammenhängenden Tätigkeiten dürfen ausschließlich von qualifiziertem Fachpersonal gemäß DIN VDE 0100 und IEC 664 beziehungsweise DIN VDE 0110 durchgeführt werden.

FAQ – Häufige Fragen zum GigaWatt Sicherungsautomat G-16A 2P

Für welche Anwendungen ist der G-16A 2P gedacht?

Er dient als zusätzlicher Überlastschutz in GigaWatt LC-Y EVO Stromleitungen, Power Conditionern und Steckdosenleisten.

Was bedeutet Hi-Inrush-Fähigkeit?

Der Schalter toleriert extrem hohe Einschaltströme, wie sie bei leistungsstarken Verstärkern auftreten, ohne ungewollt auszulösen.

Warum ist ein 2-poliger Schalter sinnvoll?

Er unterbricht sowohl Phase als auch Neutralleiter und sorgt für eine vollständige Trennung des Stromkreises.

Worin unterscheidet sich der Schalter von herkömmlichen Sicherungen?

Er enthält keinen dünnen Schmelzdraht, der den Stromfluss drosseln könnte, sondern arbeitet mit großflächigen Silberkontakten und Kupferkomponenten.

Wer darf den Schalter installieren?

Ausschließlich qualifiziertes Fachpersonal unter Einhaltung der geltenden Vorschriften.

Fazit

Der GigaWatt Sicherungsautomat G-16A 2P ist ein 2-poliger, hydraulisch-magnetischer Leistungsschalter mit hoher Hi-Inrush-Toleranz, robuster Konstruktion und umfangreichen internationalen Zulassungen. Er bietet zuverlässigen zusätzlichen Überlastschutz für anspruchsvolle Audio-Video-Installationen, ohne die Leistungsfähigkeit der Stromversorgung unnötig zu drosseln.

Wenn Sie prüfen möchten, wie sich der G-16A 2P optimal in Ihr Stromversorgungskonzept integrieren lässt, beraten wir Sie gerne persönlich telefonisch oder per E-Mail.
