GigaWatt Sicherungsautomat G-16A

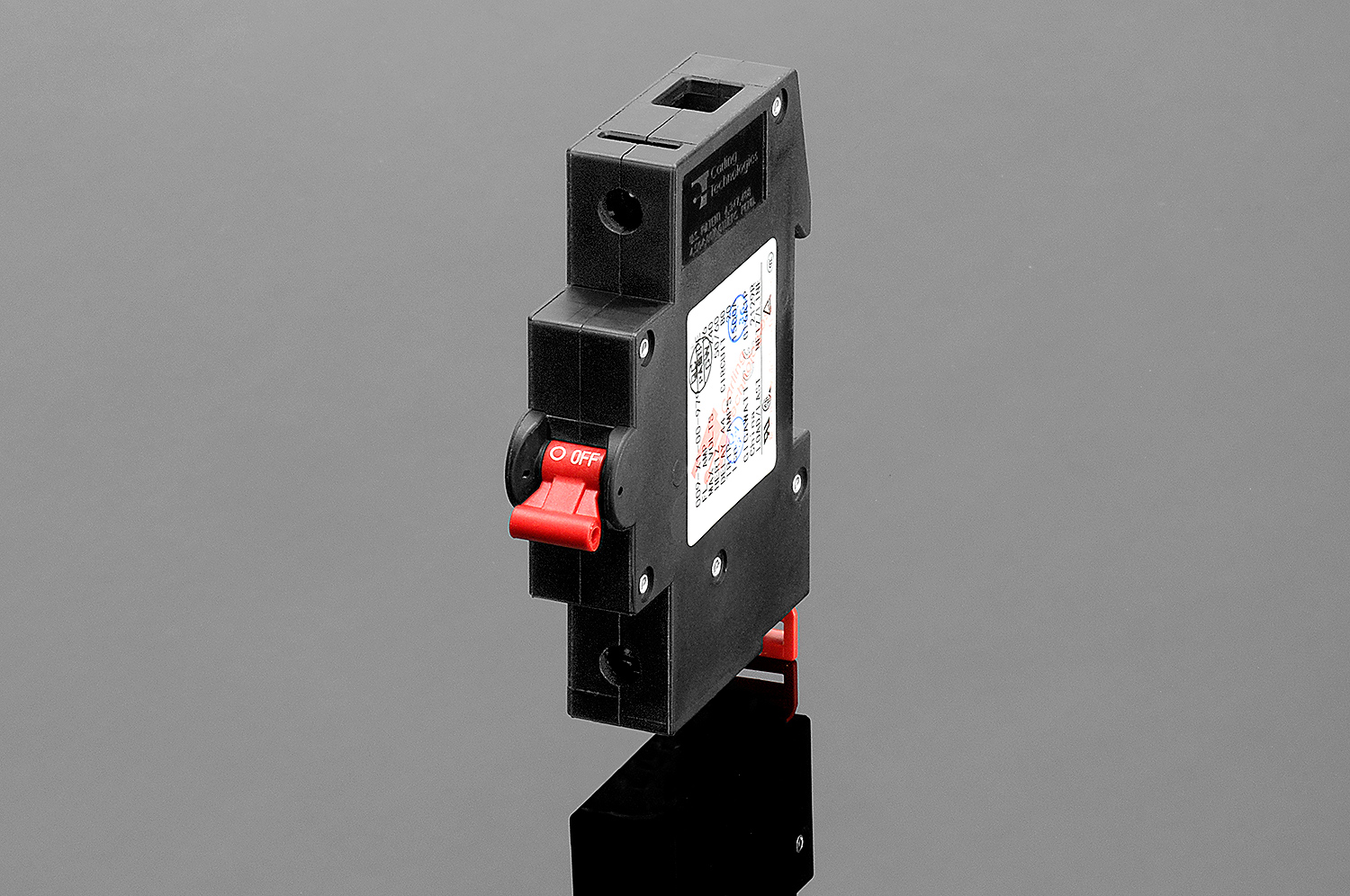

GigaWatt Sicherungsautomat G-16A – 1-poliger High-Inrush-Leistungsschalter für Audio-Systeme

Der GigaWatt Sicherungsautomat G-16A ist ein 1-poliger Leistungsschalter zum Schutz von Stromkreisen in elektrischen Niederspannungsgeräten mit 110–230 VAC. Er wird ausschließlich als Element des zusätzlichen Überlastschutzes in GigaWatt LC-Y EVO Kabelstromleitungen sowie in GigaWatt Power Conditionern oder Steckdosenleisten eingesetzt.

Der Schalter ist geprüft nach DIN EN 60934 (VDE 0642):2013-11 sowie EN 60934:2001+A1:2007+A2:2013 und muss zusammen mit einer vorgeschalteten Hauptkurzschlussschutzeinrichtung (SCPD) verwendet werden.

Optimiert für Audio-Video-Anwendungen mit hohem Einschaltstrom

Audio-Video-Geräte – insbesondere leistungsstarke Endstufen – weisen beim Einschalten eine deutlich höhere Stromaufnahme auf als im normalen Betrieb. In den ersten Millisekunden kann der Einschaltstrom bis zu 25-mal höher sein als der Betriebsstrom.

Herkömmliche Sicherungen oder Standard-Leistungsschalter reagieren empfindlich auf solche Spitzenlasten, was zu folgenden Problemen führen kann:

• vorzeitiges Auslösen
• Kontaktverschleiß
• Durchbrennen der Kontakte
• dauerhafte Beschädigung des Schutzmechanismus

Der GigaWatt Sicherungsautomat G-16A verfügt über eine deutlich höhere Widerstandsfähigkeit gegenüber unverzögerten Anlaufströmen (Hi-Inrush). Er ignoriert schnelle Lastspitzen und aktiviert den Schutzmechanismus nur dann, wenn sichere Grenzwerte tatsächlich überschritten werden.

Einschaltströme von bis zu 25-fachem Nennstrom (bis zu 400 A) können verarbeitet werden, ohne den Schalter zu beschädigen.

Hydraulisch-magnetische Schalttechnologie

Der G-16A wird in den USA von Carling Technologies gemäß GigaWatt-Spezifikationen gefertigt. Er basiert auf einer hydraulisch-magnetischen Schalttechnologie.

Funktionsprinzip:

• Eine Induktionsspule erzeugt ein Magnetfeld proportional zum fließenden Strom.
• Wird ein definierter Stromwert überschritten, öffnet das Magnetfeld die Kontakte.
• Der Stromkreis wird präzise und kontrolliert getrennt.

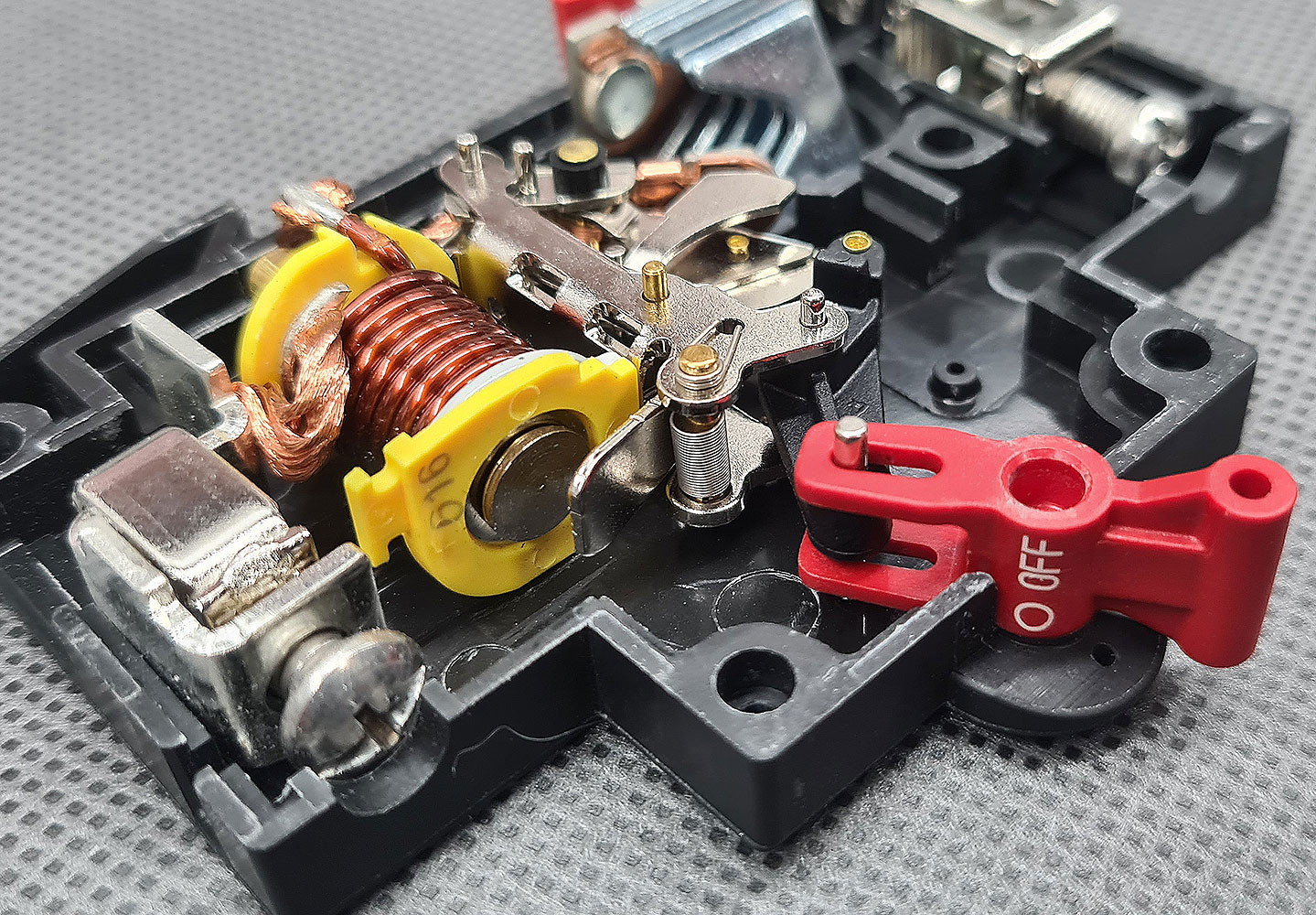

Das innovative Spulensystem enthält einen beweglichen Kern in einem nichtmagnetischen Rohr, das mit einer speziellen öligen Flüssigkeit gefüllt ist. Die Dichte dieser Flüssigkeit bestimmt die Verzögerungscharakteristik und ermöglicht eine exakte Steuerung des Abschaltvorgangs.

Diese Bauweise sorgt für hohe Präzision und Stabilität, selbst bei stark schwankenden Lastprofilen.

Keine Leistungsdrosselung wie bei klassischen Sicherungen

Konventionelle Thermo- oder Feinsicherungen arbeiten mit sehr dünnen Kupfer- oder Silberdrähten als Schutzelement. Diese können den Stromfluss begrenzen und damit die verfügbare Leistung drosseln.

Der GigaWatt Sicherungsautomat G-16A vermeidet diesen Engpass durch:

• Kupferdetails mit großem Querschnitt
• massive Anschlüsse
• dick gewickelte Kupferspule
• Hauptkontakte aus Silber mit großer Kontaktfläche

Dadurch wird eine stabile und verlustarme Stromführung ermöglicht, ohne die Leistungsfähigkeit der angeschlossenen Komponenten unnötig einzuschränken.

Robuste Konstruktion und hochwertige Materialien

Der Überstromschalter G-16A zeichnet sich durch eine besonders solide Bauweise aus. Das Gehäuse besteht aus schwarzem Phenol-Formaldehyd-Harz.

Materialeigenschaften:

• hohe mechanische Steifigkeit
• feuerfest und schmelzfest
• antistatisch
• geringe elektrische und thermische Leitfähigkeit
• hohe Vibrationsfestigkeit

Die interne Konstruktion ist auf langfristige Stabilität ausgelegt und arbeitet unabhängig von Umgebungstemperaturen zuverlässig.

Montage auf DIN-Schiene

Der GigaWatt Sicherungsautomat G-16A ist für die Montage auf einer Standard-DIN-Schiene vorgesehen. Der Anschluss kann an blanke Drähte oder Flachstecker erfolgen.

Die Konstruktion verhindert den direkten Kontakt von Handfläche oder Fingern mit spannungsführenden Verbindungselementen, was die Sicherheit bei korrekter Installation erhöht.

Internationale Zulassungen

Der Schalter entspricht allen relevanten europäischen und internationalen Normen und Anforderungen, darunter:

• CE
• VDE
• UL
• CSA

Diese Zertifizierungen bestätigen die Konformität mit geltenden Sicherheits- und Qualitätsstandards.

Einsatzbereich

Der GigaWatt Sicherungsautomat G-16A dient als zusätzlicher Überlastschutz in:

• GigaWatt LC-Y EVO Stromleitungen
• GigaWatt Power Conditionern
• GigaWatt Steckdosenleisten
• hochwertigen Audio-Video-Installationen

Er steuert den Stromfluss innerhalb anspruchsvoller Stromversorgungskonzepte und sorgt für eine kontrollierte Absicherung ohne unnötige Leistungsbegrenzung.

FAQ – Häufige Fragen zum GigaWatt Sicherungsautomat G-16A

Für welche Spannung ist der G-16A ausgelegt?

Für elektrische Niederspannungsgeräte im Bereich von 110–230 VAC.

Was bedeutet Hi-Inrush-Fähigkeit?

Der Schalter toleriert sehr hohe Einschaltströme, wie sie bei leistungsstarken Verstärkern auftreten, ohne ungewollt auszulösen.

Worin unterscheidet sich der G-16A von einer klassischen Sicherung?

Er enthält keinen dünnen Schmelzdraht, der die Leistung drosseln kann, sondern arbeitet mit hydraulisch-magnetischer Technik und massiven Kontakten.

Wie wird der Schalter montiert?

Er wird auf einer Standard-DIN-Schiene installiert und kann an blanke Drähte oder Flachstecker angeschlossen werden.

Darf die Installation selbst durchgeführt werden?

Arbeiten an Niederspannungsanlagen sollten ausschließlich von qualifiziertem Fachpersonal durchgeführt werden.

Fazit

Der GigaWatt Sicherungsautomat G-16A ist ein 1-poliger, hydraulisch-magnetischer Leistungsschalter mit hoher Hi-Inrush-Toleranz, robuster Bauweise und umfangreichen internationalen Zulassungen. Er bietet zuverlässigen zusätzlichen Überlastschutz für anspruchsvolle Audio-Video-Installationen, ohne die Leistungsfähigkeit der Stromversorgung zu drosseln.
