Accuphase AD-60 Phonomodul

Accuphase AD-60 Phonomodul – Hochwertige MM/MC-Phonoerweiterung für Accuphase Verstärker

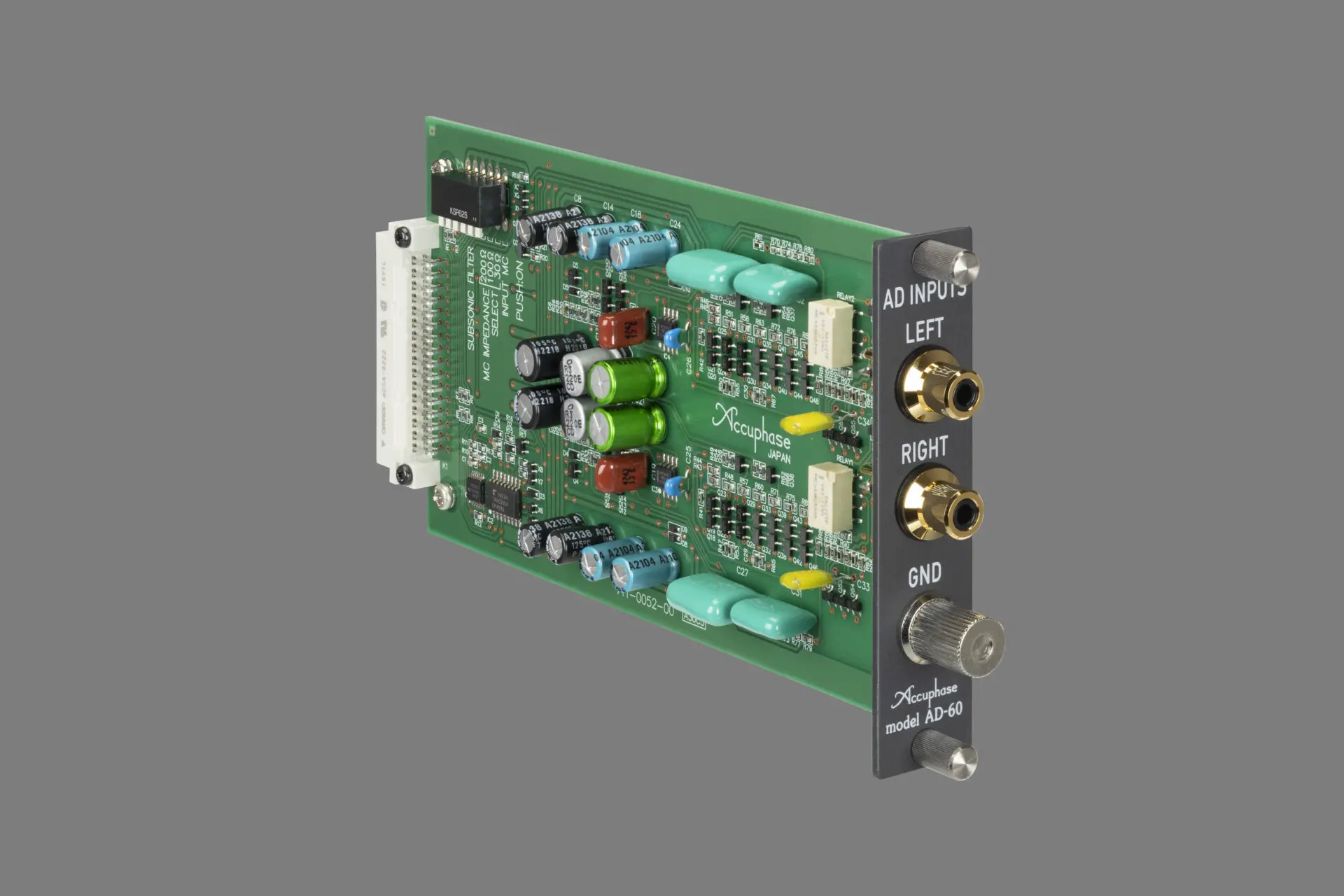

Das Accuphase AD-60 Phonomodul ist eine hochwertige analoge Eingangsplatine zur Erweiterung kompatibler Accuphase Vorverstärker und Vollverstärker um eine leistungsfähige Phonosektion für MM- und MC-Tonabnehmer. Entwickelt mit moderner Schaltungstechnik und sorgfältig selektierten Bauteilen ermöglicht das Accuphase AD-60 Phonomodul eine audiophile Schallplattenwiedergabe auf höchstem Niveau – ohne den Einsatz externer Phonovorverstärker.

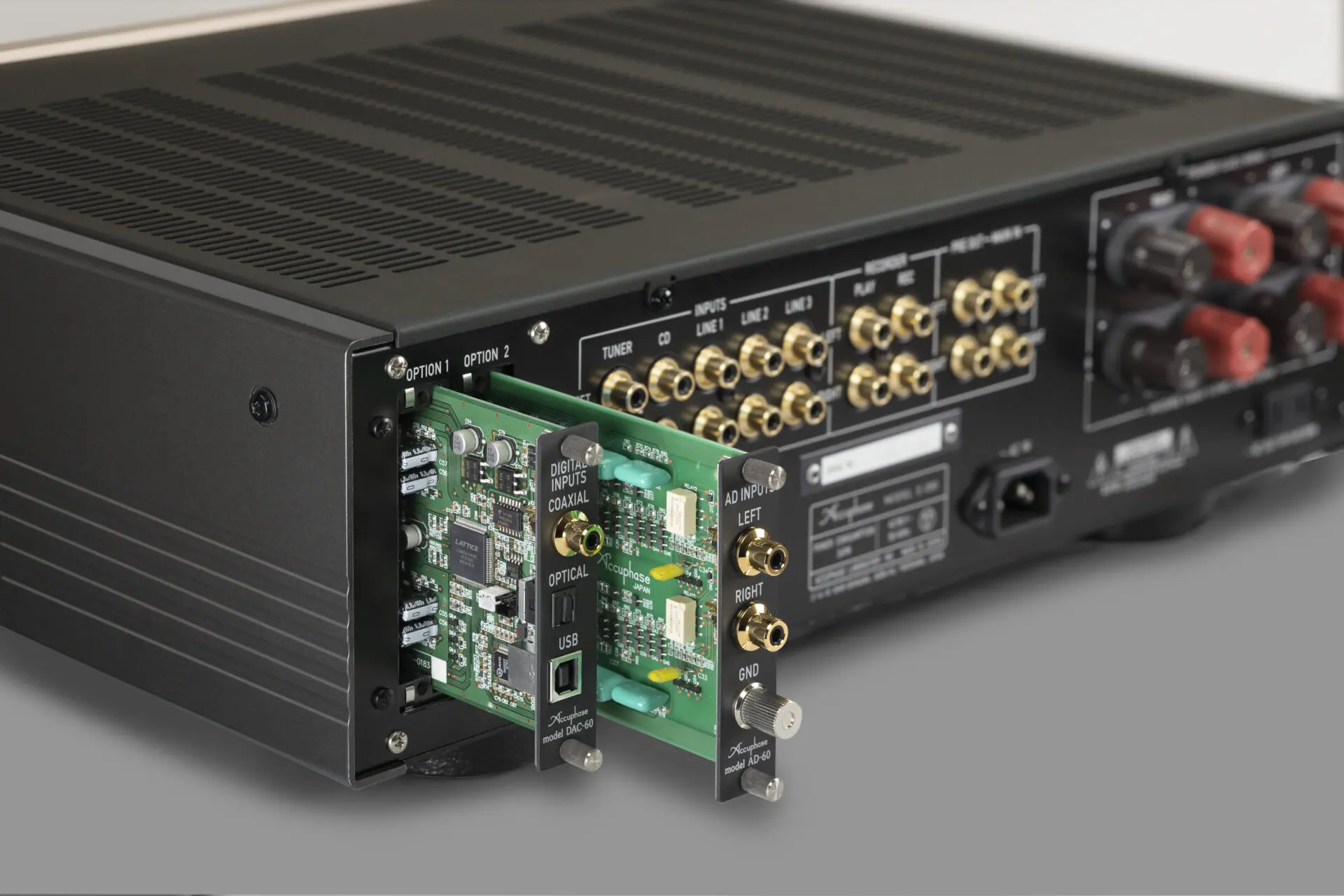

Als Bestandteil des modularen Accuphase-Konzepts wird das Accuphase AD-60 Phonomodul direkt in einen vorgesehenen Optionsschacht auf der Rückseite kompatibler Geräte eingesetzt. Diese interne Integration sorgt für besonders kurze Signalwege, eine optimale Abschirmung gegenüber externen Störeinflüssen und eine perfekte Anpassung an die interne Elektronikstruktur des Verstärkers.

Gerade in hochwertigen HiFi-Anlagen bietet diese Lösung eine elegante Möglichkeit, analoge Plattenspieler direkt in das bestehende Accuphase System einzubinden, ohne zusätzliche Geräte oder komplexe Verkabelungen.

Präzise RIAA-Entzerrung im Accuphase AD-60 Phonomodul

Ein zentrales technisches Merkmal des Accuphase AD-60 Phonomodul ist seine äußerst präzise realisierte RIAA-Entzerrung. Diese sorgt dafür, dass die auf der Schallplatte gespeicherten Signale exakt nach der internationalen RIAA-Kennlinie entzerrt werden und damit ihre ursprüngliche klangliche Balance zurückerhalten.

Die Schaltung wurde so ausgelegt, dass selbst die sehr spannungsarmen Signale von Tonabnehmern stabil verstärkt und mit hoher Genauigkeit verarbeitet werden. Durch sorgfältige Bauteilauswahl, eine optimierte Leiterplattenarchitektur und kurze interne Signalwege erreicht das Accuphase AD-60 Phonomodul einen hohen Signal-Rauschabstand und eine äußerst saubere Signalverarbeitung.

Selbst feinste musikalische Details bleiben klar und stabil erhalten, während Stimmen, Instrumente und räumliche Informationen authentisch und natürlich wiedergegeben werden.

Flexible Anpassung für MM- und MC-Tonabnehmer

Das Accuphase AD-60 Phonomodul unterstützt sowohl Moving-Magnet- als auch Moving-Coil-Tonabnehmer und bietet eine flexible Anpassung an unterschiedliche Systeme.

Für MM-Tonabnehmer stehen folgende Parameter zur Verfügung:

• Verstärkung: 40 dB
• Eingangsimpedanz: 47 kΩ

Diese Konfiguration entspricht dem etablierten Standard für MM-Systeme und ermöglicht eine optimale Integration vieler klassischer und moderner Tonabnehmer.

Für MC-Tonabnehmer bietet das Accuphase AD-60 Phonomodul eine deutlich höhere Verstärkung:

• Verstärkung: 66 dB
• wählbare Eingangsimpedanzen: 30 Ω / 100 Ω / 200 Ω / 300 Ω

Die verschiedenen Impedanzoptionen ermöglichen eine präzise elektrische Anpassung an unterschiedliche MC-Tonabnehmer. Diese Anpassung ist entscheidend für eine optimale Klangentfaltung, saubere Dynamik und kontrollierte Basswiedergabe.

Komfortable Bedienung des Accuphase AD-60 Phonomodul

Je nach verwendetem Accuphase Verstärkermodell kann die Umschaltung zwischen MM- und MC-Betrieb komfortabel über die Frontplatte des Gerätes erfolgen. Diese Funktion ist bei vielen aktuellen und früheren Modellen der Accuphase E-Serie und C-Serie verfügbar.

Bei bestimmten Geräten erfolgt die Konfiguration über DIP-Schalter direkt auf der Platine. Dort lassen sich mehrere Parameter einstellen:

• Umschaltung MM / MC
• Auswahl der MC-Eingangsimpedanz
• Aktivierung des Subsonicfilters

Diese Konfiguration bietet eine stabile und technisch saubere Lösung, die eine dauerhafte Anpassung an den verwendeten Tonabnehmer ermöglicht.

Integrierter Subsonicfilter im Accuphase AD-60 Phonomodul

Ein praxisorientiertes Ausstattungsmerkmal des Accuphase AD-60 Phonomodul ist der integrierte und schaltbare Subsonicfilter. Dieser filtert tieffrequente Störanteile unterhalb des hörbaren Frequenzbereichs heraus.

Solche Störungen können beispielsweise entstehen durch:

• leicht verwellte Schallplatten
• exzentrisch gepresste Vinylplatten
• Trittschall oder mechanische Vibrationen

Durch die Aktivierung des Subsonicfilters werden unerwünschte Tieffrequenzanteile effektiv reduziert. Dadurch wird das sogenannte Woofer-Flattern vermieden und die Basswiedergabe bleibt präzise und kontrolliert.

Gerade bei Lautsprechern mit hoher Tieftonleistung trägt diese Funktion zu einer stabileren und entspannteren Musikwiedergabe bei.

Kompatibilität des Accuphase AD-60 Phonomodul mit Accuphase Geräten

Das Accuphase AD-60 Phonomodul ist mit einer großen Anzahl von Accuphase Vorverstärkern und Vollverstärkern kompatibel.

Dazu zählen unter anderem aktuelle Modelle wie:

• E-5000
• E-4000
• E-3000
• E-800S
• E-700

Darüber hinaus ist das Modul auch mit vielen früheren Accuphase Geräten der E-Serie und C-Serie kompatibel. Diese breite Unterstützung macht das Accuphase AD-60 Phonomodul zu einer besonders langfristigen Erweiterung, die auch bei einem späteren Gerätewechsel innerhalb der Accuphase Produktwelt weiterverwendet werden kann.

Klangcharakter des Accuphase AD-60 Phonomodul

Klanglich folgt das Accuphase AD-60 Phonomodul konsequent der neutralen und musikalisch ausgewogenen Accuphase Klangphilosophie. Das Modul arbeitet äußerst rauscharm und überträgt den Charakter des angeschlossenen Tonabnehmers unverfälscht.

Feindynamik, räumliche Tiefe und tonale Balance bleiben vollständig erhalten. Stimmen werden natürlich und körperhaft dargestellt, während Instrumente klar strukturiert und präzise im Raum positioniert werden.

Diese Abstimmung sorgt für eine entspannte, langzeittaugliche Musikwiedergabe, die besonders Vinyl-Liebhaber zu schätzen wissen.

Welche Tonabnehmer unterstützt das Accuphase AD-60 Phonomodul?

Das Modul unterstützt sowohl MM-Tonabnehmer als auch MC-Tonabnehmer und bietet unterschiedliche Verstärkungs- und Impedanzoptionen zur optimalen Anpassung.

Welche Verstärkung bietet das Accuphase AD-60 Phonomodul?

Für MM-Systeme steht eine Verstärkung von 40 dB zur Verfügung. Für MC-Systeme beträgt die Verstärkung 66 dB.

Welche MC-Impedanzen können eingestellt werden?

Das Modul bietet vier wählbare Eingangsimpedanzen für MC-Tonabnehmer: 30 Ohm, 100 Ohm, 200 Ohm und 300 Ohm.

Wozu dient der Subsonicfilter im Accuphase AD-60 Phonomodul?

Der Subsonicfilter entfernt tieffrequente Störungen unterhalb des Hörbereichs, die beispielsweise durch verwellte Schallplatten entstehen können.

Kann das Accuphase AD-60 Phonomodul bei einem Gerätewechsel weiterverwendet werden?

Da viele Accuphase Geräte mit identischen Optionsschächten ausgestattet sind, kann das Modul in vielen Fällen auch in anderen kompatiblen Verstärkern eingesetzt werden.

Fazit zum Accuphase AD-60 Phonomodul

Das Accuphase AD-60 Phonomodul ist eine hochwertige Erweiterung für Accuphase Verstärker, die eine leistungsfähige MM- und MC-Phonosektion direkt in das bestehende Gerät integriert. Durch präzise RIAA-Entzerrung, flexible Anpassungsmöglichkeiten und eine äußerst rauschfreie Signalverarbeitung ermöglicht das Modul eine hochwertige Schallplattenwiedergabe ohne externe Phonovorverstärker.

Für anspruchsvolle Vinyl-Liebhaber stellt das Accuphase AD-60 Phonomodul eine technisch ausgereifte, klanglich überzeugende und langfristig sinnvolle Erweiterung dar. Wenn Sie Fragen zur Kompatibilität des Accuphase AD-60 Phonomodul mit Ihrem Accuphase Verstärker oder zur optimalen Kombination mit Tonabnehmern und Plattenspielern haben, beraten wir Sie gerne persönlich telefonisch oder per E-Mail.
